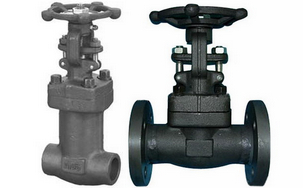

锻钢波纹管闸阀产品介绍：

其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。

2.阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命长；
3.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，符合密封标准；
4.阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
5.人体工程学设计手轮，使用寿命，操作轻松便捷，更安全可靠；
锻钢波纹管闸阀应用：石油、化工、制药、化肥、电力等行业。

锻钢波纹管闸阀应用规范
1、设计制造：BS5352；MSS-SP-177
2、连接端尺寸：
(1)、承插口尺寸按ANSIB16.11;JB/T1751
(2)、螺纹端尺寸按ANSIB1.20.1;JB/T7306
(3)、对焊端尺寸按ANSIB16.25;JB/T12224
(4)、法兰端尺寸按ANSIB16.5;JB79
3、阀门检查实验：AP1598;GB/T13927;JB/T9092
4、结构特征：螺栓链接阀盖（B.B）和明杆支架（OS&Y）或焊接阀盖（W.B）和明杆支架（OS&Y）
5、材料按ANSI/ASTM的规定
6、材料：主体材料A105;304(L);316(L)F347;F321
7、波纹管材料：304、321、316、Inconel625、HastelloyC276、Monel等

 锻钢波纹管闸阀主要零件材料

序号	零件名称	A105/F6a	A105/F6aHFS	A105/F6aHF	F304(L)/304(L)	F316(L)/316(L)
1	阀体	A105	A105	A105	F304	F316(L)
2	阀座	410	410HF	410HF	304(L)	316(L)
3	阀板	F6a	F6a	F6HF	F304(L)	F316(L)
4	阀杆	410	410	410	304(L)	F316(L)
5	垫片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	阀盖	A105	A105	A105	F304(L)	F316(L)
7	螺栓	B7	B7	B7	B8	B8
8	销	410	410	410	304	304
9	填料压盖	410	410	410	304	316
10	活节螺栓	b7	b7	b7	B8(M)	B8(M)
11	填料压板	A105	A105	A105	F304	F304
12	六角螺母	2H	2H	2H	8(M)	8(M)
13	阀杆螺母	410	410	410	410	410
14	锁紧螺母	2H	2H	2H	2H	2H
15	铭牌	AL	AL	AL	AL	AL
16	手轮	A197	A197	A197	A197	A197
17	润滑垫片	410	410	410	410	410
18	填料	石墨	石墨	石墨	石墨	石墨
20	垫片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
28	波纹管	F321	F321	F321	F316L	F316L

 PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓连接阀盖，缩经，明杆支架（OP&Y）
承插或螺纹，按JB/T1751-95(SW);GB/T7306-881(RC);
设计按GB/T12224-89;GB/T12228-89;JB/T450-92

锻钢波纹管闸阀主要连接尺寸

规格DN				D		A	T(in)				B（开）	C	重量（Kg）
公制		英制（in）					RC牙形角60°		RC牙形角55
缩径	全径	缩径	全径	缩径	全径		缩径	全径	缩径	全径			缩径	全径
1/4	/	6	/	14.2	/	79	1/4	/	1/4	/	209	100	3.4	/
3/8	1/4	10	6	17.6	14.2	79	3/8	1.4	3/8	1/4	209	100	3.2	3.6
1/2	3/8	15	10	21.8	17.6	79	1/2	3/8	1/2	3/8	209	100	3.0	3.4
3/4	1/2	20	15	27.1	21.8	92	3/4	1/2	3/4	1/2	209	100	3.5	3.2
1	3/4	25	20	33.8	27.1	111	1	3/4	1	3/4	232	125	6.0	3.7
11/4	1	32	25	42.6	33.8	120	11/4	1	11/4	1	266	160	8.7	6.4
11/2	11/4	40	32	48.7	42.6	140	11/2	11/4	11/2	11/4	300	180	10.5	9.0
2	11/2	50	40	61.1	48.7	152	2	11/2	2	11/2	321	180	17.8	11.4
/	2	/	50	/	61.1	178	/	2	/	2	338	240	/	18.2

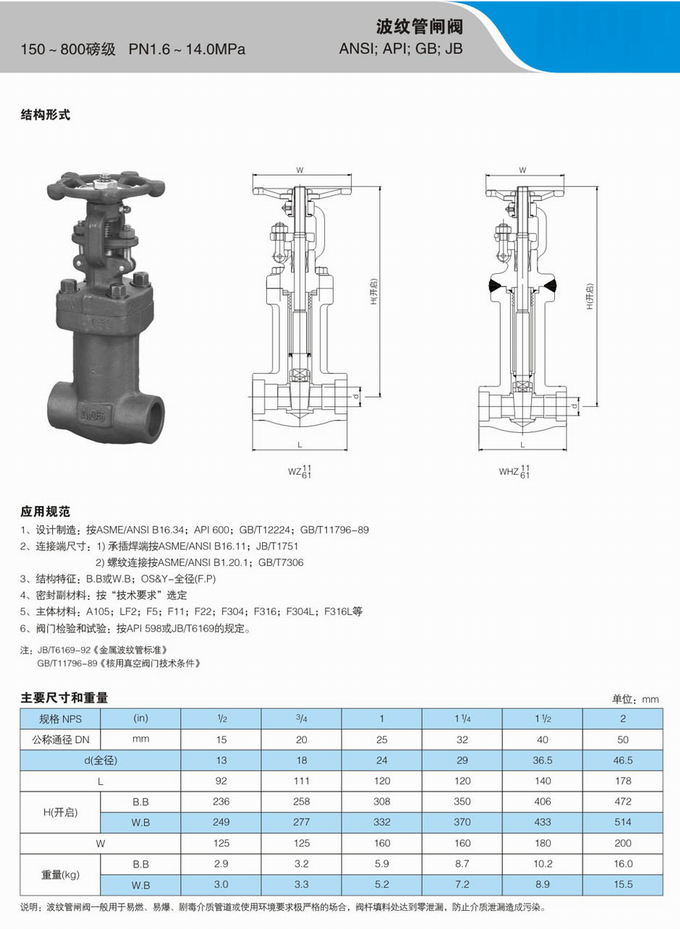

 锻钢波纹管闸阀相关尺寸结构图：
