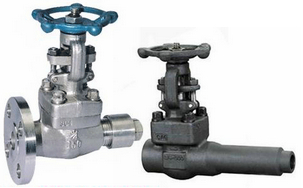

放空导淋阀产品介绍:
Z41H锻钢放空导淋阀连接形式:1螺纹,3一端承插焊一端内螺纹,6承插焊,4-法兰锻钢放空导淋阀基本就两个用途:一用于排放,比如低处液相排放、高处气相放空、管线末端放空等;二用于临时管线的接口,如系统接N2、空气、蒸汽、工艺水之类。情况闸阀无节流要求,所以闸阀多,也有见过用截止阀的,导淋阀是用于排尽的阀门,泵进口都设有导淋阀。

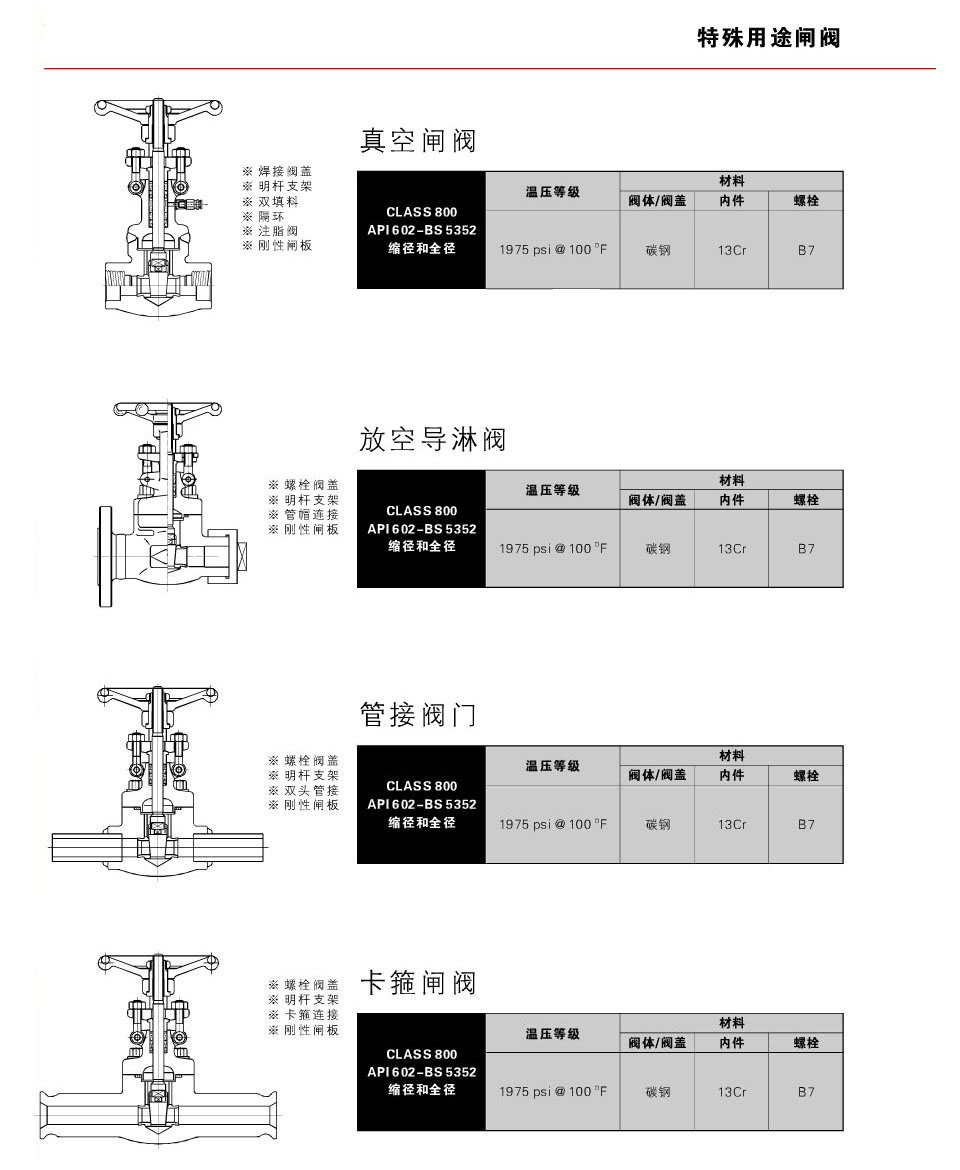

放空导淋阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
锻钢放空导淋阀延长阀体阀门适用于闸阀、球阀和截止阀。
延长阀体阀门设计结构和特征
锻钢放空导淋阀阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合(NPT)ANSI/ASME B1.20.1
连接方式:一边承插焊,一边内螺纹带实心丝堵
压力等级:150~2500LB,1.6MPa~ 42.0MPa
产品规格:3/8¨ ~ 2¨ , DN10 ~ 50mm
产品材质:A105,F5,F11,F12,F22,F304,F316,LF2,LF3等
适用温度:≤425 ℃
适用介质:水、石油、天然气等
设计标准:ASME/ANSI B16.34;API602;GB/12224,GB/T12228;GB/T12234
结构长度:ASME/ANSI B16.10,JB/T97-95
锻钢放空导淋阀连接标准:
螺纹端尺寸标准(ANSIB1.20.1(NPT);GB/T7306-87),
承插孔尺寸标准(ASME/ANSI B16.11;JB/T1751-95),
对焊端尺寸标准(ASME/ANSI B16.25(BW)),
法兰端尺寸标准(ASME/ANSI B16.5(RF)(RJ);JB/T82.1~82.4-94;HG 20592-97)。
检验标准:API 598 ,JB/T9092-99
系列产品:锻钢阀门,放空导淋阀,放空排液阀,放空排净阀,放空阀门,排液阀等.
锻钢放空导淋阀主要尺寸与重量(mm)
规格 |
压力磅级 |
L |
H |
D3 |
D2 |
D1 |
T |
f |
N-∮ |
重量 |
英制 |
公制 |
缩径 |
全径 |
缩径 |
全径 |
1/2 |
15 |
150 |
108 |
61 |
61 |
35 |
60.5 |
89 |
11.5 |
1.6 |
4-16 |
2.56 |
3.37 |
300 |
152 |
66.5 |
95 |
14.5 |
1.6 |
4-16 |
2.73 |
3.65 |
600 |
165 |
66.5 |
95 |
14.5 |
6.4 |
4-16 |
3.00 |
4.00 |
3/4 |
20 |
150 |
117 |
61 |
78 |
43 |
70 |
98 |
13 |
1.6 |
4-16 |
3.37 |
4.37 |
300 |
178 |
82.5 |
118 |
16 |
1.6 |
4-19 |
3.65 |
4.74 |
600 |
190 |
82.5 |
118 |
16 |
6.4 |
4-19 |
4.00 |
5.83 |
1 |
25 |
150 |
165 |
78 |
118 |
51 |
89 |
118 |
16 |
1.6 |
4-16 |
4.37 |
8.17 |
300 |
229 |
98.5 |
133 |
19.5 |
1.6 |
4-19 |
4.74 |
8.17 |
600 |
241 |
98.5 |
133 |
21 |
6.4 |
4-19 |
5.8.17 |
9.47 |
1 1/4 |
32 |
150 |
140 |
84 |
118 |
63 |
98.5 |
127 |
17.5 |
1.6 |
4-16 |
8.94 |
12.04 |
300 |
216 |
114.5 |
156 |
21 |
1.6 |
4-19 |
9.60 |
13.70 |
600 |
339 |
114.5 |
156 |
22.5 |
6.4 |
4-19 |
9.47 |
10.10 |
1 1/2 |
40 |
150 |
165 |
103 |
118 |
73 |
98.5 |
127 |
17.5 |
1.6 |
4-16 |
8.94 |
12.04 |
300 |
229 |
114.5 |
156 |
21 |
1.6 |
4-22.5 |
9.60 |
13.70 |
600 |
241 |
114.5 |
156 |
22.5 |
6.4 |
4-22.5 |
10.10 |
15.61 |
2 |
50 |
150 |
203 |
118 |
132 |
92 |
120.5 |
152 |
19.5 |
1.6 |
4-19 |
12.64 |
14.3 |
300 |
267 |
127 |
165 |
22.5 |
1.6 |
8-19 |
13.70 |
17.8 |
600 |
292 |
127 |
165 |
25.5 |
6.4 |
8-19 |
15.61 |
24.6 |
