陶瓷球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,陶瓷球阀售前、售中、售后专业服务。

  产品名称: 陶瓷球阀   产品型号: Q41TC
  驱动方式: 手动,电动,气动   连接形式: 法兰,螺纹
  结构形式: 固定式   密封结构: PTFE
  压力范围: 1.6MPa-4.0MPa   公称通径: DN15-300
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

耐磨陶瓷球阀的球体、阀座及介质流过表面均采用陶瓷制成,特别适用在磨损比较苛刻的场合。主要特点有:

1、陶瓷材料的化学稳定性和硬度(洛氏硬度HRC90),仅次于金刚石。因此,陶瓷球阀具有耐磨损、耐腐蚀性能,且隔热性好、热膨胀小。

2、球体采用研磨设备及工艺制成,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得好的密封性能。

3、陶瓷好的耐磨性,让本阀经久耐用,可靠性,使用寿命长,是钛合金和蒙乃尔的2-4倍。

4、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,

特点总结:
阀体内部全衬陶瓷适合磨损苛刻的管路适用硬度颗粒及腐蚀介质耐用/性价比高
适用场所:
化工行业等强腐蚀场合产品特点耐腐蚀、耐磨损和高硬度
使用寿命:
钛合金阀和蒙乃尔阀的2-4倍

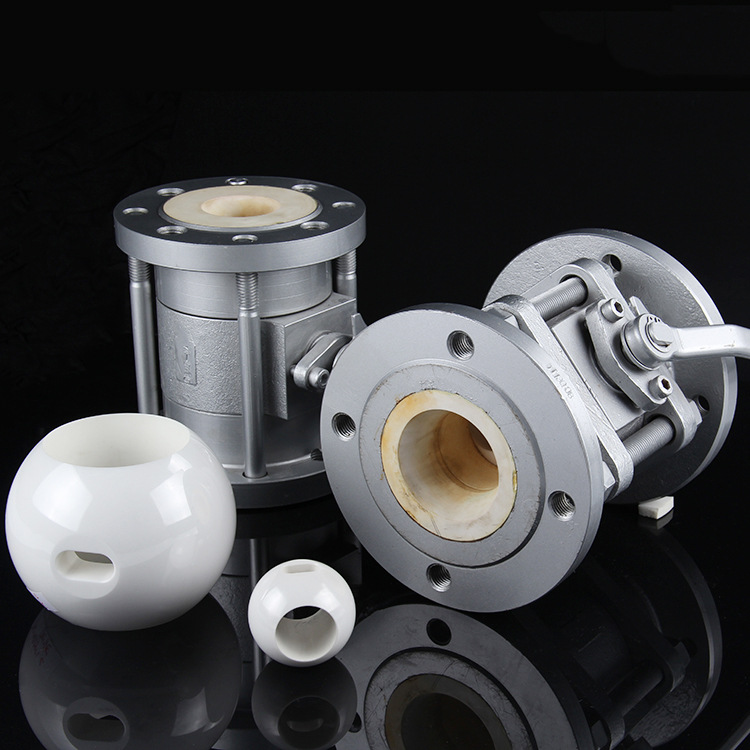

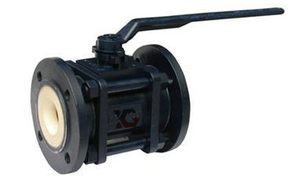

陶瓷球阀实物图

陶瓷球阀,耐磨陶瓷球阀–主要零件材料

阀体 阀杆 球体 阀座 填料 适用介质 适用温度
WCB 2Cr13 复合陶瓷 复合陶瓷 PTFE 煤粉、煤渣、粉状颗粒等腐蚀性介质 ≤200℃
CF8(304) 0Cr18Ni9(304)
CF8M(316) 0Cr17Ni12Mo2(316)
CF3M(316L) 00Cr17Ni14Mo2(316L)

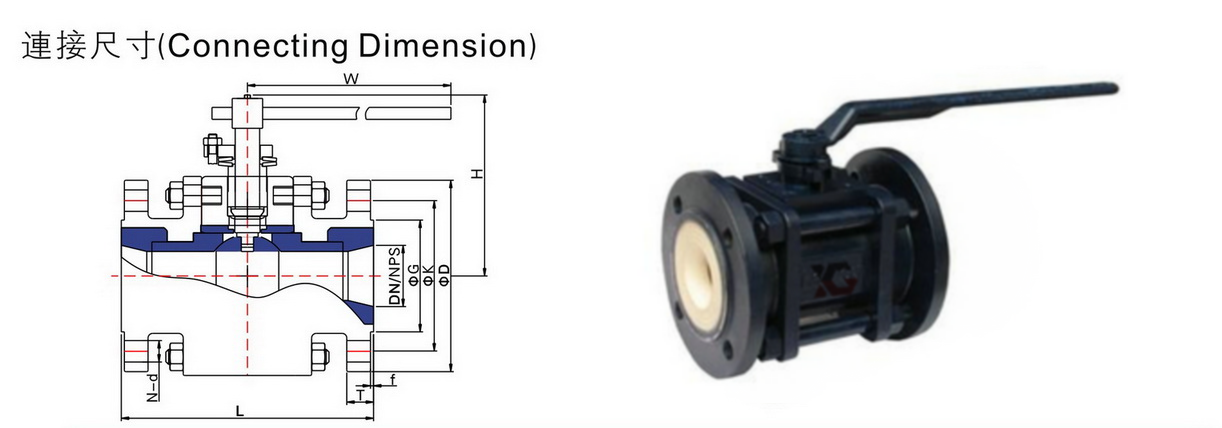

陶瓷球阀,耐磨陶瓷球阀–外形尺寸



公称压力PN(MPa) 公称通径DN(mm) 尺寸(mm)
L D D1 D2 D6 b f f6 Z-Фd W ФW H H1
1.6 15 130 95 65 45 - 14 2 - 4-14 140 - 85 -
20 140 105 75 55 - 14 2 - 4-14 140 - 90 -
25 150 115 85 65 - 14 2 - 4-14 150 - 99 -
32 165 135 100 78 - 16 2 - 4-18 180 - 105 -
40 180 145 110 85 - 16 3 - 4-18 200 - 126 -
50 200 160 125 100 - 16 3 - 4-18 250 - 140 -
65 220 180 145 120 - 18 3 - 4-18 300 - 165 -
80 250 195 160 135 - 20 3 - 8-18 350 - 178 -
100 280 215 180 155 - 20 3 - 8-18 500 305 230 380
125 320 245 210 185 - 22 3 - 8-18 800 305 280 405
150 360 280 240 210 - 24 3 - 8-23 800 305 310 460
200 400 335 295 265 - 26 3 - 12-23 1000 305 350 550
2.5 15 130 95 65 45 - 16 2 - 4-14 140 - 85 -
20 140 105 75 55 - 16 2 - 4-14 140 - 90 -
25 150 115 85 65 - 16 2 - 4-14 150 - 99 -
32 165 135 100 78 - 18 2 - 4-18 180 - 105 -
40 180 145 110 85 - 18 3 - 4-18 200 - 126 -
50 200 160 125 100 - 20 3 - 4-18 250 - 140 -
65 220 180 145 120 - 22 3 - 8-18 300 - 165 -
80 250 195 160 135 - 22 3 - 8-18 350 - 178 -
100 320 230 190 160 - 24 3 - 8-23 500 305 230 380
125 400 270 220 188 - 28 3 - 8-25 800 305 280 405
150 400 300 250 218 - 30 3 - 8-25 800 305 310 460
200 550 360 310 278 - 34 3 - 12-25 1000 305 350 550
4.0 15 130 95 65 45 40 16 2 - 4-14 140 - 85 -
20 140 105 75 55 51 16 2 4 4-14 140 - 90 -
25 150 115 85 67 58 16 2 4 4-14 150 - 99 -
32 180 135 100 78 66 18 2 4 4-18 180 - 105 -
40 200 145 110 85 76 18 3 4 4-18 200 - 126 -
50 220 160 125 100 88 20 3 4 4-18 250 - 142 -
65 250 180 145 120 110 22 3 4 8-18 300 - 165 -
80 280 195 160 135 121 22 3 4 8-18 350 - 178 330
100 320 230 190 160 150 24 3 4.5 8-23 500 305 230 380
125 400 270 220 188 176 28 3 4.5 8-25 800 305 280 420
150 400 300 250 218 204 30 3 4.5 8-25 800 305 310 480
200 550 375 320 282 260 38 3 4.5 12-30 1000 400 350 560
