电动调节球阀

更新时间：2024/11/20　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，电动调节球阀售前、售中、售后专业服务。

产品名称：	电动调节球阀	产品型号：	Q941F
驱动方式：	电动,气动,手动,涡轮	连接形式：	法兰,螺纹
结构形式：	O型,V型	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-300
常用材质：	WCB,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

电动调节球阀,防爆电动调节球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等特点。电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动调节球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。电动调节球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

电动调节球阀,防爆电动调节球阀塬理
电动球阀是通过球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，电机组带动齿轮涡轮蜗杆转角，以开关和调节阀门。主要还是靠电动执行器的电流量来调节操作的。采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。适用与切断、调节，阀门与执行器采用了采用直连的形式，对流体介质的流量、压力、温度、液位等参数的控制。

运用场合
电动调节球阀,防爆电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含纤维、微小固体颗料等介质。广泛用于化工、石油、造纸、电站、冶金、轻工、制冷等工业领域。

电动调节球阀产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

执行器参数：电源电压、控制方式、控制信号、作用方式等系列参数。

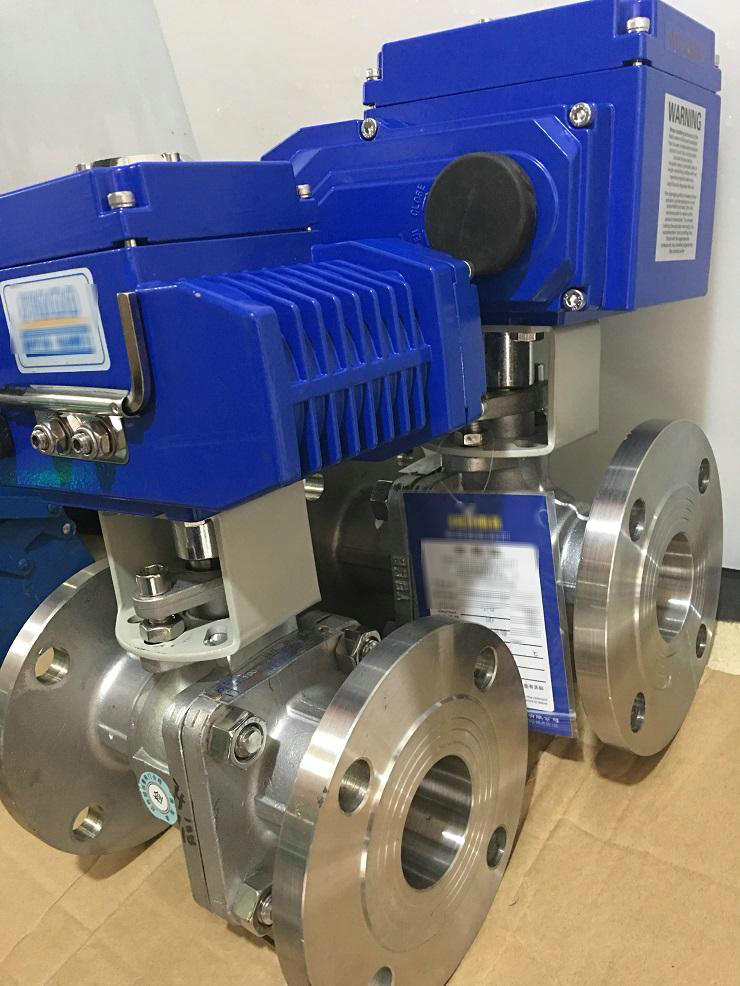

电动调节球阀,防爆电动调节球阀实物图片

技术参数和性能

电动执行器技术参数		电动球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳钢、不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护	IP-67(防爆外壳:Exd Ⅱ BT4 Exd Ⅱ BT6)	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	连线简单，结构紧凑、阻力小、动作稳定

理想流量特性表：

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

主要规格参数：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

主要外形及连接尺寸：

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需而定，配置机型不同，外形尺寸也不相同

电动调节球阀,防爆电动调节球阀尺寸结构图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复。
