电动高压球阀

更新时间：2024/11/20　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，电动高压球阀售前、售中、售后专业服务。

产品名称：	电动高压球阀	产品型号：	Q911N
驱动方式：	电动,手动	连接形式：	螺纹
结构形式：	直通式	密封结构：	软密封,硬密封
压力范围：	1.6MPa-50MPa	公称通径：	DN10-100
常用材质：	碳钢,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

电动高压球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构在高压下准确的球体中心位置,阀门好的操作性能。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。

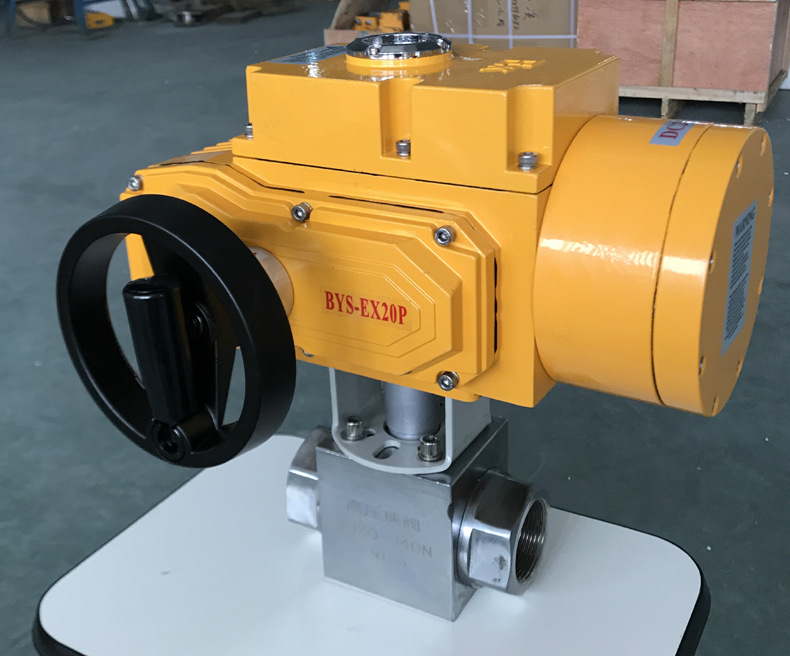

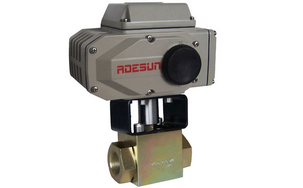

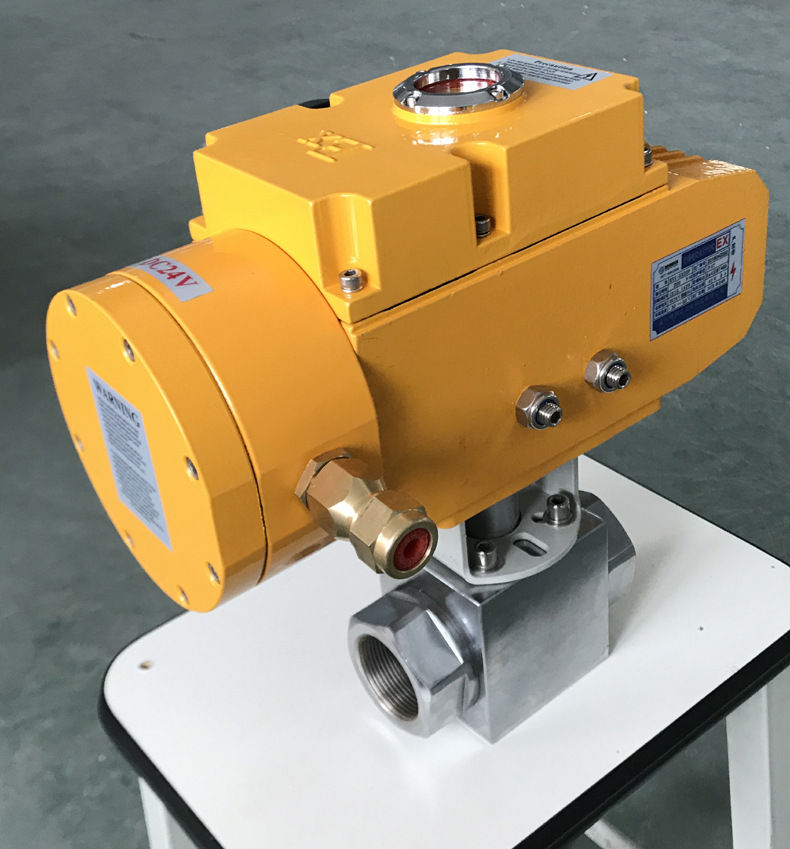

电动高压球阀实物图片

阀体形式

三段式锻造阀体

公称压力

PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB

连接形式

法兰式、焊接式、螺纹式(适用于PN32MPa-50MPa以内)

密封填料

V型PTFE填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250：1

350：1

配置执行机构

可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

Q911N电动高压球阀主要零件材料：（单位:mm）

零件名称	阀体	球体	阀杆	密封圈
Q11N-100C Q11N-160C Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龙
Q11N-100P Q11N-160P Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R Q11N-160R Q11N-320R	316/1Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

Q911N电动高压球阀美标主要尺寸： 600Lb、900Lb（采用：ASME、B16.11-1991标准）

口径	d	L	L1	H	W	D	L3
口径	流量	总长	中段瓣总长	中心高度	手柄长度	半插口	有效长度
NPT3/8"	10	100	60	62	150	1280	10
NPT1/2"	14	100	60	65	150	21.85	10
NPT3/4"	19	140	80	74	180	27.30	13
NPT1"	24	140	80	80	180	34.05	13
NPT11/4"	31	160	90	95	255	42.80	13
NPT11/2"	39	180	100	98	255	48.80	13
NPT2"	48	200	110	108	255	61.35	16
NPT21/2"	63	-	-	-	-	74.20	16
NPT3"	78	-	-	-	-	90.15	16
NPT4"	98	-	-	-	-	115.80	19

Q911N电动高压球阀国标主要尺寸：（单位:mm ）

公称通径	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺纹	尺寸（mm）					管螺纹	尺寸（mm）
	管螺纹	d	L	H	W	E	管螺纹	H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

电动高压球阀尺寸图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复。
