美标不锈钢球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,美标不锈钢球阀售前、售中、售后专业服务。

  产品名称: 美标不锈钢球阀   产品型号: Q41F
  驱动方式: 手动,涡轮,电动,气动   连接形式: 法兰
  结构形式: 浮动式,固定式   密封结构: 软密封,硬密封
  压力范围: 150LB-900LB   公称通径: DN15-250
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

美标不锈钢球阀,美标高平台球阀ISOO 5211平台设计 2片碟形弹簧自动压紧填料 阀杆防飞出,防静电 双层阀杆填料符合TUV TA-LUFT的阀杆泄漏测试要求。 适用介质:水、气、油品、天然气和酸碱类腐蚀性介质适用温度:≤350℃ 驱动方式:手动、蜗轮传动、气动、电动、液动等。

产品特点

①阀杆防飞出结构:当介质通过阀门,阀体中腔的压力可能将阀杆推出。为防止这种情况发生,在阀杆下部设置一凸台结构,这样即使火灾时,填料,止推轴承被烧损或其他原因引起填料等损坏,阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触,防止介质大量从损坏的填料部位处泄露;
②防静电装置:当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,在阀门上设置防静电装置,把产生的静电导出;
③防火结构:浮动球阀阀座采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流;
④中部法兰无外漏结构:阀体与左体的连接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄露,设计为阀体与左体金属金属接触,形成止口法兰,保证无外漏;
⑤自动泄压结构:当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。

技术参数

设计标准 AP16D ANSI B16.34
法兰连接结构长度 AP16D ANSI B16.10
结构长度(焊接) AP16D ANSI B16.10
连接法兰 ANSI B16.5、B16.47
对焊端 ANSI B16.25
试验和检验 AP16D AP1598

主要部件材质

名称 WCB类 CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

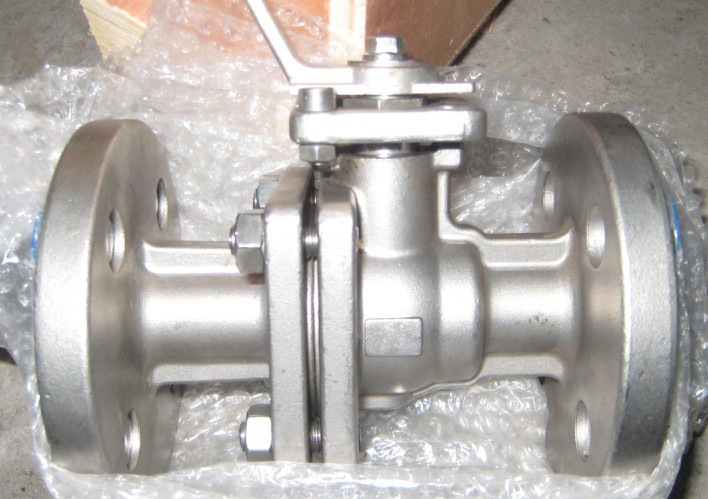

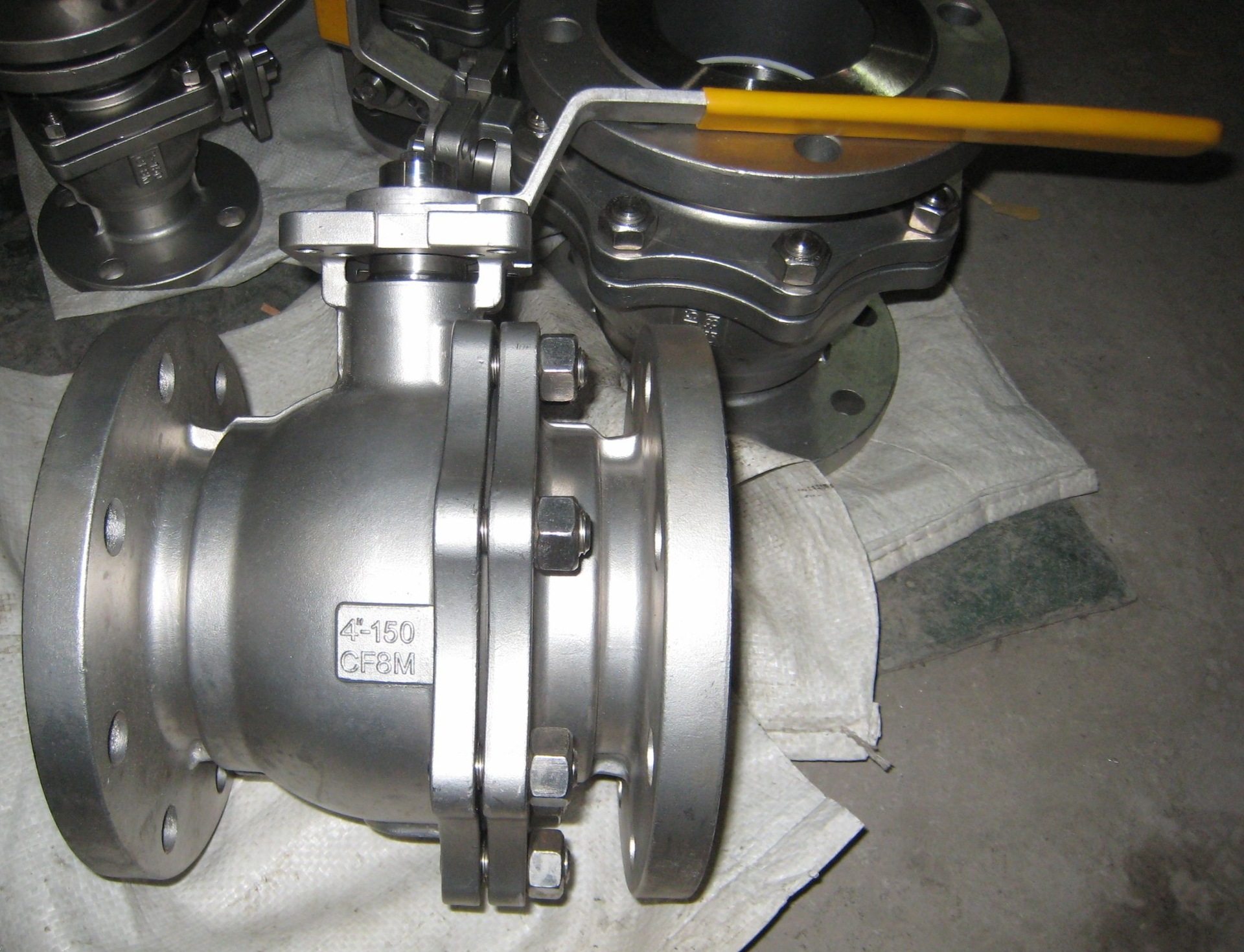

美标不锈钢球阀实物图

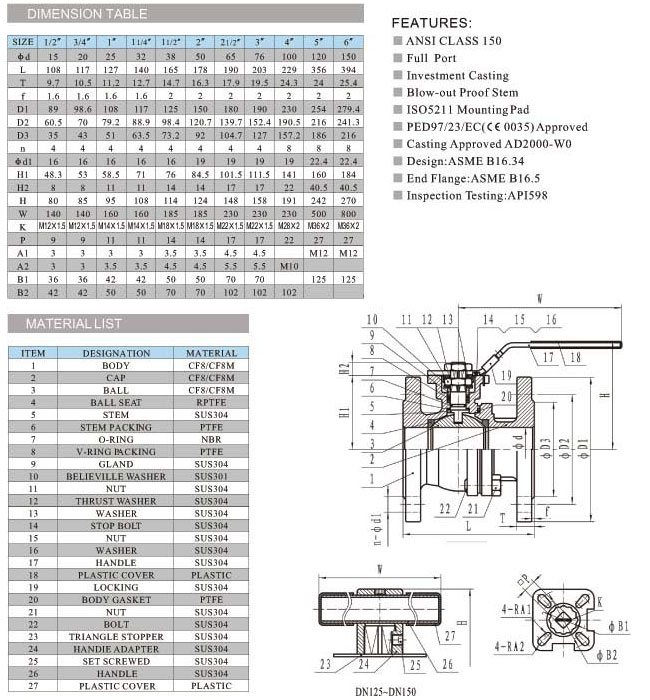

美标不锈钢球阀,美标高平台球阀参数尺寸图:
