广式球阀,不锈钢广式球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。广式球阀产品具有结构紧凑、外形精美、智能控制、使用方便等特点。广式球阀为手动操作转角为90°旋转类球阀，密封性能，流通能力好，流阻系数小，结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。

广式球阀,不锈钢广式球阀适用温度范围：-20～232℃～350℃

广式球阀,不锈钢广式球阀适用介质：水、油、气体某些腐蚀性液体

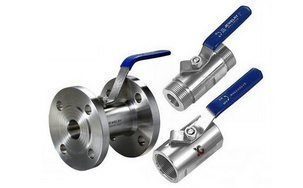

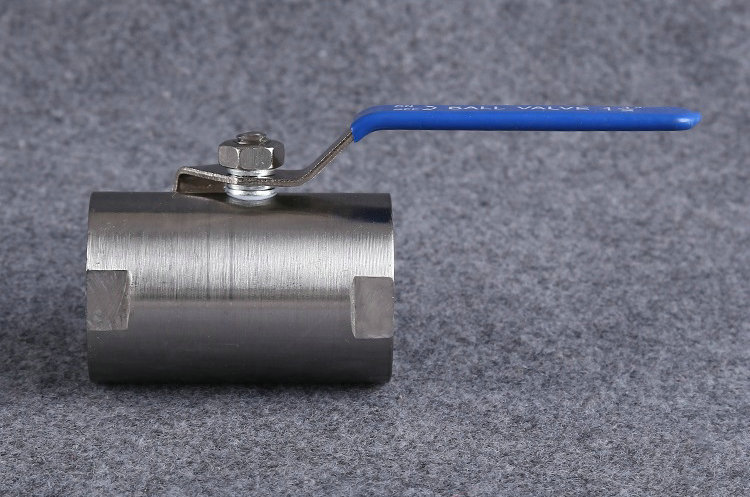

广式球阀,不锈钢广式球阀实物图

 主要零件材料

适用介质	阀体	球阀球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	A105、45	1Cr18/1Cr18Ni9Ti	不 锈 钢 SS304	聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE对位聚苯PPL
硝酸类	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

 Q11F广式内螺纹球阀主要尺寸

公称通径	管螺纹	尺寸mm						重量WTg
		d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

Q21F广式外螺纹球阀主要尺寸

公称直径	尺寸（mm）
	d	L	L1	M	Lo	Q61对焊接头总长
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291

Q41F法兰广式球阀主要尺寸

公称通径		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260

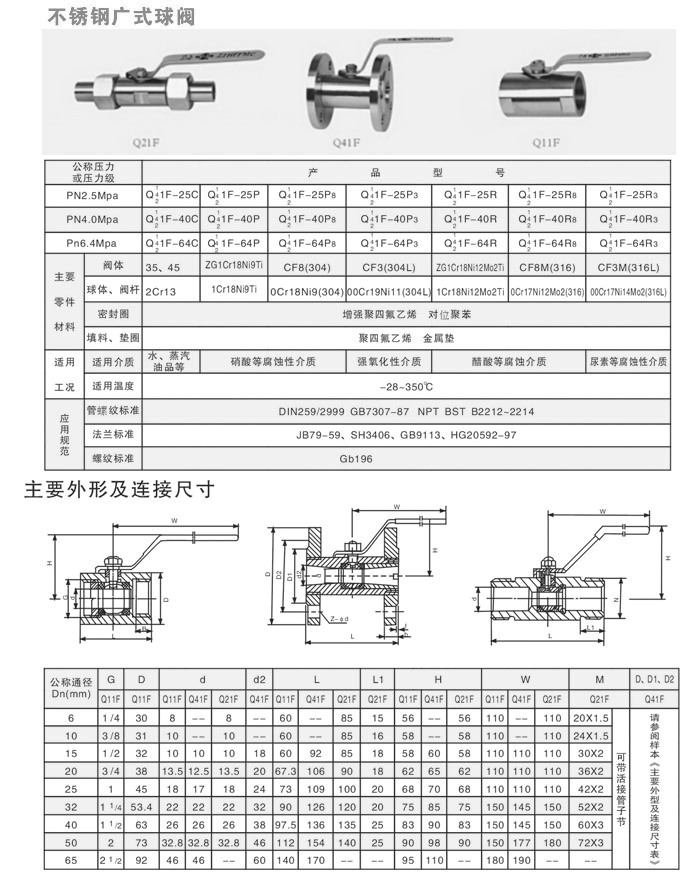

 广式球阀,不锈钢广式球阀参数尺寸图:
