气动高温球阀适用于温度：≦350℃(PPL高温密封面)或≦180℃(PTFE,F46密封面) 阀体一体式结构。采用密封材料为阀座,经同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等特点,高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类。

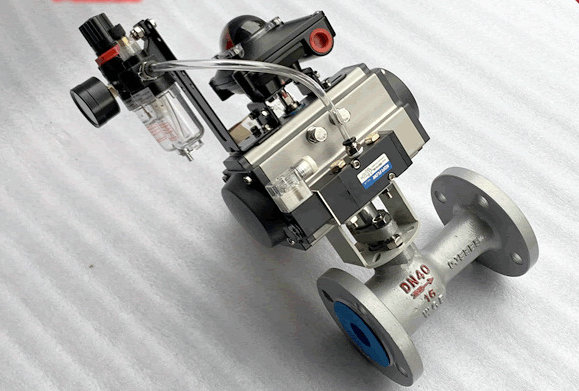

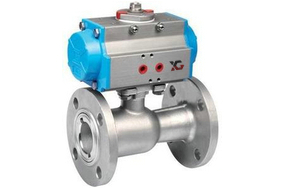

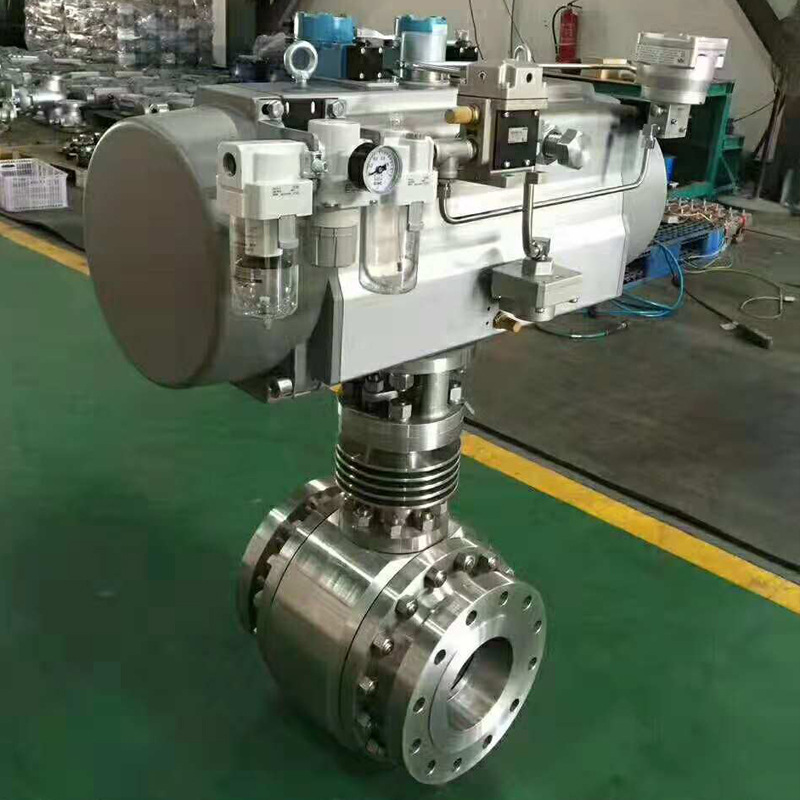

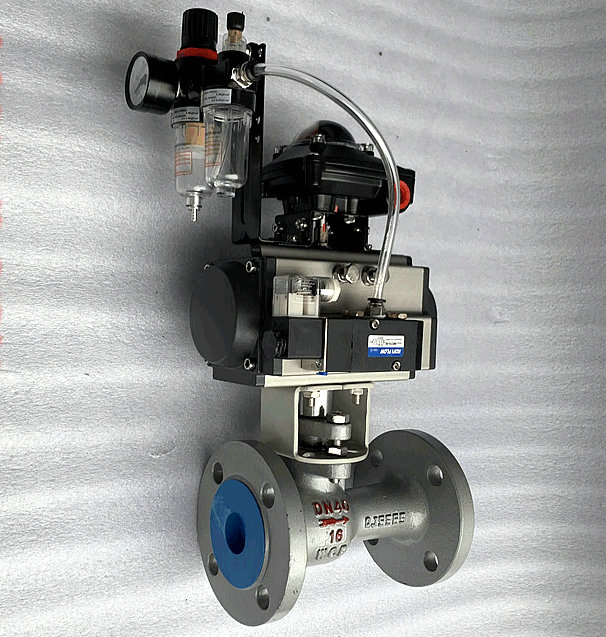

气动高温球阀,Q641M气动高温球阀实物图片

产品特点

1、气动高温球阀采用高分子复合材料的密封圈材料，有耐高温，耐高压，耐磨之性能。
2、气动高温球阀阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。
3、气动高温球阀适用工作温度350度左右，是导热油阀门，广泛应用于石油，化工，制药电力，食品等行业。

气动执行器

采用GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩好，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步。

气动高温球阀,Q641M气动高温球阀技术参数和性能

Q641M/PPL气动高温球阀执行器技术参数		Q641M/PPL气动高温球阀阀体参数
类   型	双作用活塞式、弹簧复位式	公称通径	DN15～200mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳素钢、不锈钢
	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、碳素钢、304/316/316L不锈钢
工作温度	-28～+300 (M/F)	球体材质	304/316/316L不锈钢
	-28～+350 (PPN)	阀座密封	耐磨碳结石墨（M）、PPL
动作范围	0～90°±5°	温   度	M≤300℃、PPL≤350℃
接口螺纹	GTD40～GTD83/ATD50～ATD88    G1/8″	适用介质	水、石油、导热油、蒸汽、高温气体、浆料、氧化性介质等
	GTD110～GTD350/ATD100～200   G1/4″
阀位信号	定位器：4～20mA/回信器：全开全关信号	特   点	耐高温、一体化结构、阻力小、多种长度

气动高温球阀,Q641M气动高温球阀外形尺寸

公称通径DN	L	L1	H	D	D1	执行器型号
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参考
15	130	140	182	95	65	GTD-52
20	150	140	186	105	75	GTD-63
25	160	158	208	115	86	GTD-63
32	180	158	212	136	100	GTD-70
40	200	210	269	146	110	GTD-70
50	230	248	295	160	125	GTD-83
65	290	248	306	180	145	GTD-90
80	310	268	329	195	160	GTD-110
100	350	345	384	215/230	180/190	GTD-127
125	400	410	420	245/270	210/220	GTD-160
150	480	438	440	280/300	240/250	GTD-190
200	600	487	506	335/360	295/310	GTD-210

附件选项

根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
