DIN德标球阀,德标高平台球阀特点设计标准 ：DIN 3357-1，EN12516-1
结构长度：DIN 3202F1/F4/F5/F17/F18F
连接法兰：DIN2542-DIN2545
试验和检验：DIN3230/3,EN12266

DIN德标球阀,德标高平台球阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保等。

 产品说明

Q41F德标球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。德标球阀具有小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。德标球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等，工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢、甲烷和乙烯等。

产品特点

阀杆带有防静电设置 Ante-Static Devices For Ball-Stem-Body
阀杆带有防脱出装置设计 Blow-out Proof stem
钢球球槽上有泄压孔设计 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安装执行器平台设计
Built in ISO 5211 Bracket Mount For Easy Automation

主要材料表

名称	材质
	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
球	SUS316	SUS304
六角螺母	A194-8
弹性垫片	SUS304
密封圈	PTFE/VITON
阀座	PTFE/RPTFE/PPL
阀杆	SUS316	SUS304
O型圈	FKM(VITON)
止推垫	PTFE/RPTFE
填料	PTFE/GRAFOIL
蝶簧	SUS304
阀杆螺母	A194-8
填料压盖	SUS304
手柄	SUS201
定位杆	SUS304
内六角圆柱头螺钉	SUS304
六角螺母	A194-8
双头螺栓	A193-B8

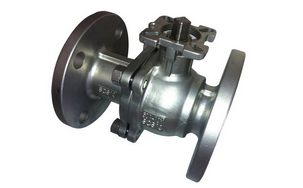

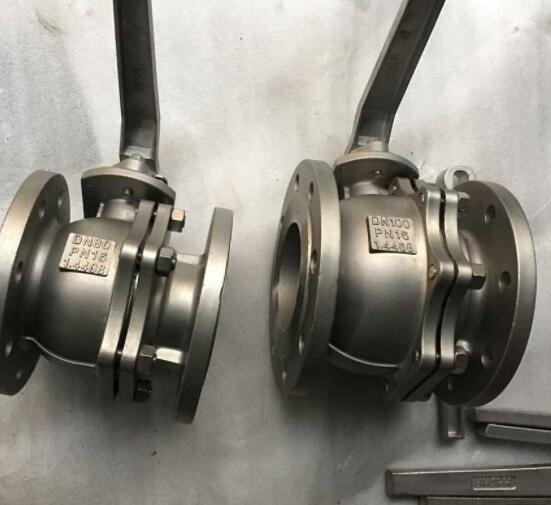

DIN德标球阀实物图

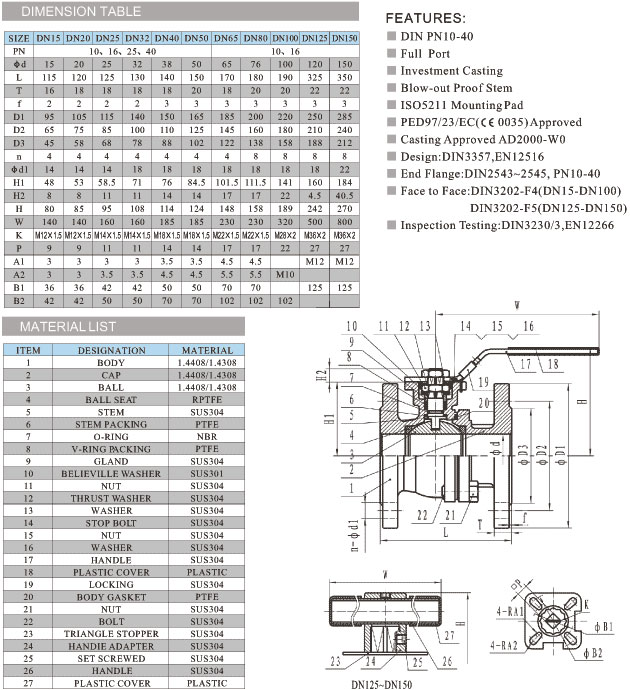

DIN德标球阀,德标高平台球阀参数尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
