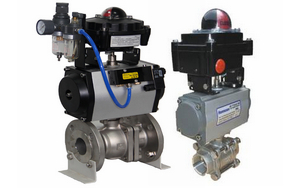

气动调节球阀

更新时间：2024/11/20　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，气动调节球阀售前、售中、售后专业服务。

产品名称：	气动调节球阀	产品型号：	Q641F / ZSJQ
驱动方式：	气动,电动,手动,涡轮	连接形式：	法兰,螺纹
结构形式：	O型,V型	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-200
常用材质：	WCB,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

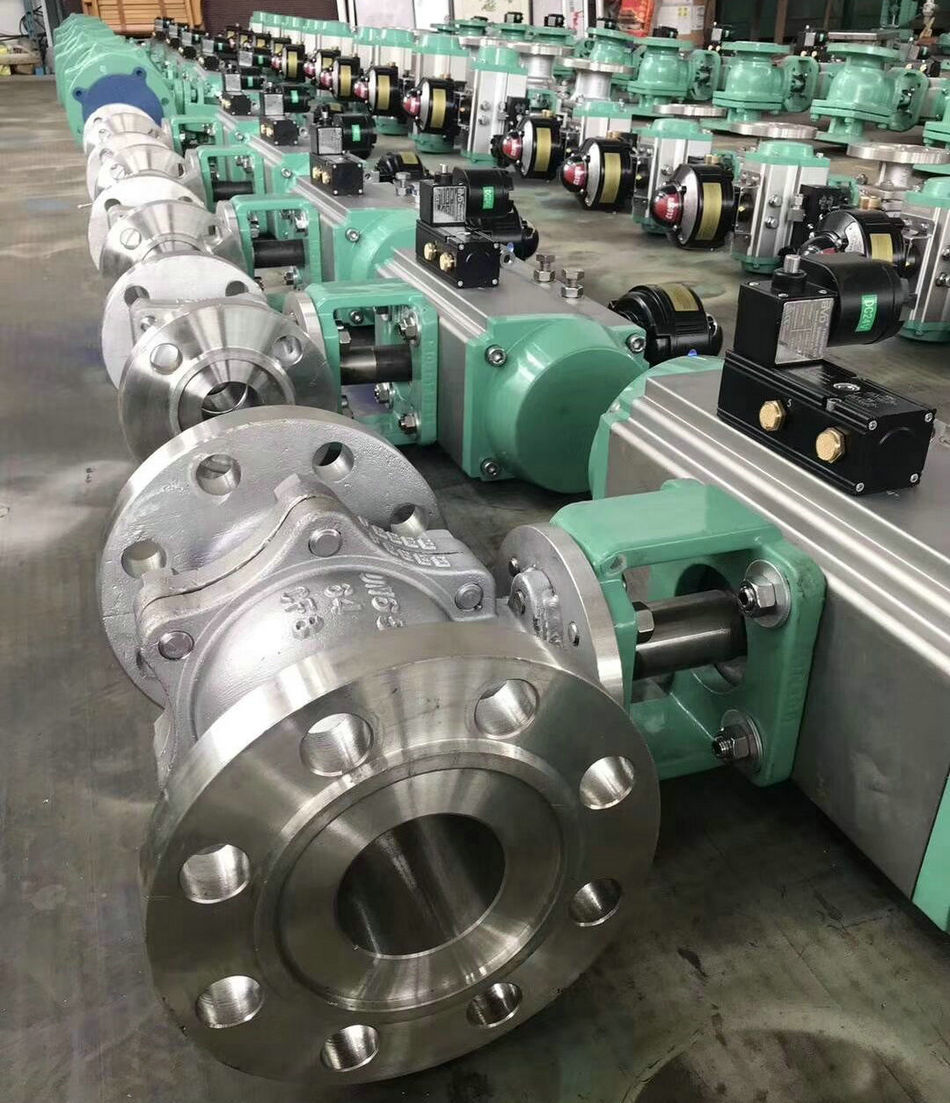

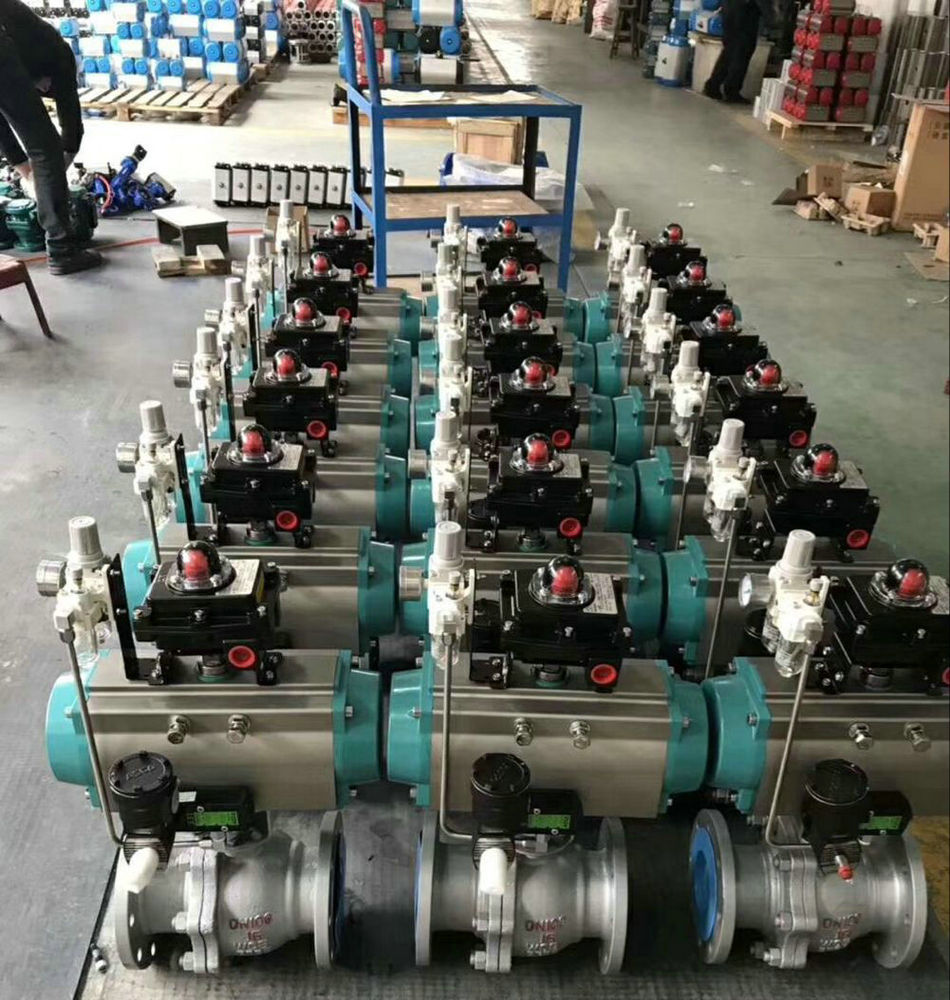

ZSJQ气动调节球阀是采用角行程气动执行器及球阀组成。气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开/全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等特点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

气动调节球阀产品特点

1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力好。
5、由于PTFE等材料有好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

参数表：

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源	220VAC、24VDC
气源压力 MPa	0.4～0.7MPa
固有可调比 R	100:1

流量特性Kv值：

公称通径 (DN)	不同开度角下的Kv值
公称通径 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

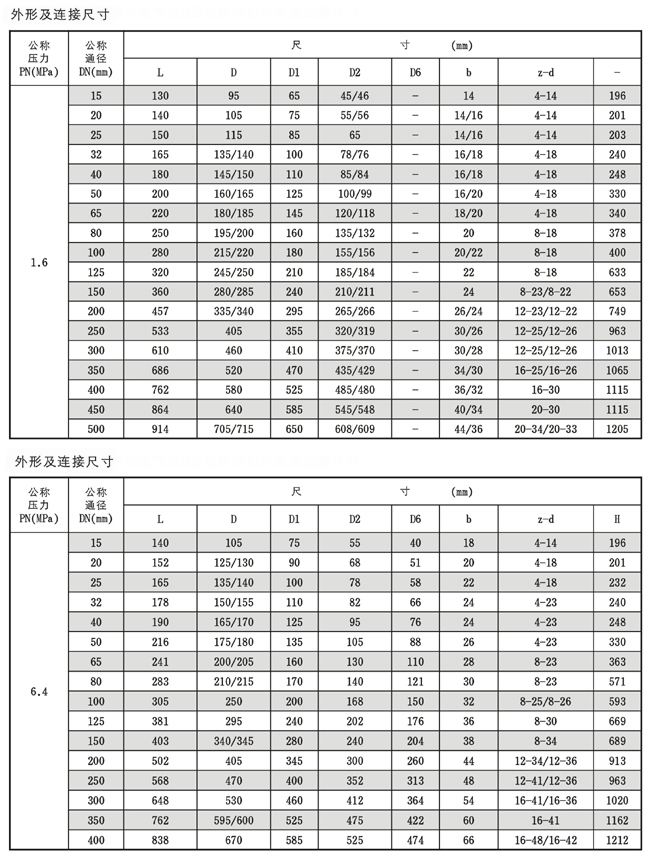

主要外形尺寸：

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2	b	f	Z-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GTD52/GTE63
20	117	105	75	55	14		4-14	GTD63/GTE83
25	127	115	85	65	14		4-14	GTD63/GTE83
32	140	135	100	78	16		4-18	GTD83/GTE110
40	165	145	110	85	16	3	4-18	GT83/GTE110
50	178	160	125	100	16		4-18	GTD83/GTE110
65	190	180	145	120	18		4-18	GTD110/GTE127
80	203	195	160	135	20		8-18	GTD127/GTE127
100	305	215	180	155	20		8-18	GTD127/GTE160
125	256	245	210	185	22		8-18	GTD160/GTE190
150	394	280	240	210	24		8-23	GTD190/GTE210
200	457	335	295	265	26		12-23	GTD210/AWS20
250	533	405	335	320	30		12-25	AW18/AWS25

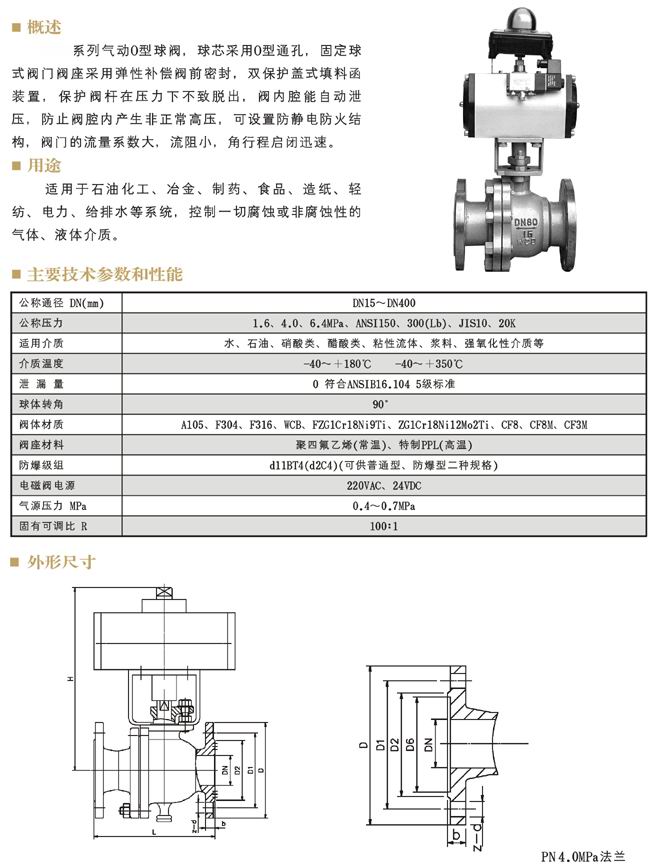

气动调节球阀尺寸图:
