气动法兰球阀,不锈钢气动法兰球阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，有双作用式和单作用式。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰 连接的管路能保持好密封性能，便于维修更换，便于管路的封闭。
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
双层阀杆填料与对压碟型弹片装置

1、齿轮式双活塞，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步。

气动法兰球阀,不锈钢气动法兰球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
气动法兰球阀执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

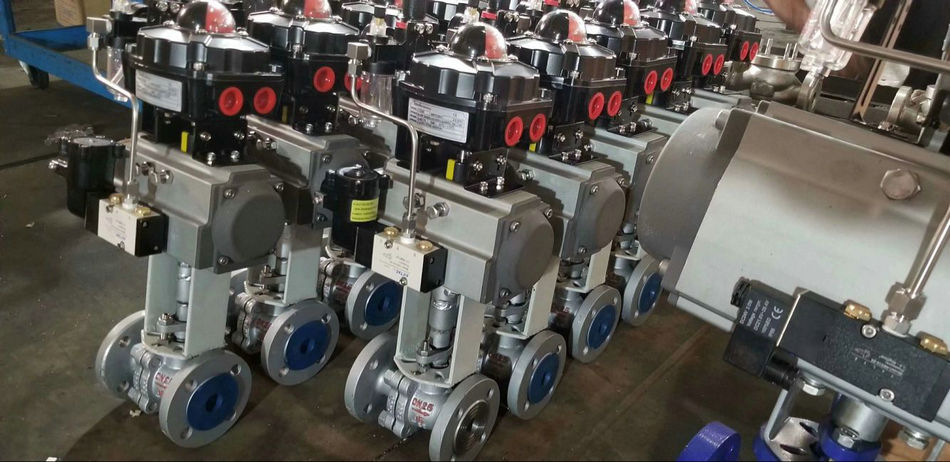

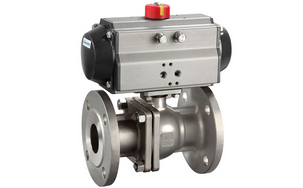

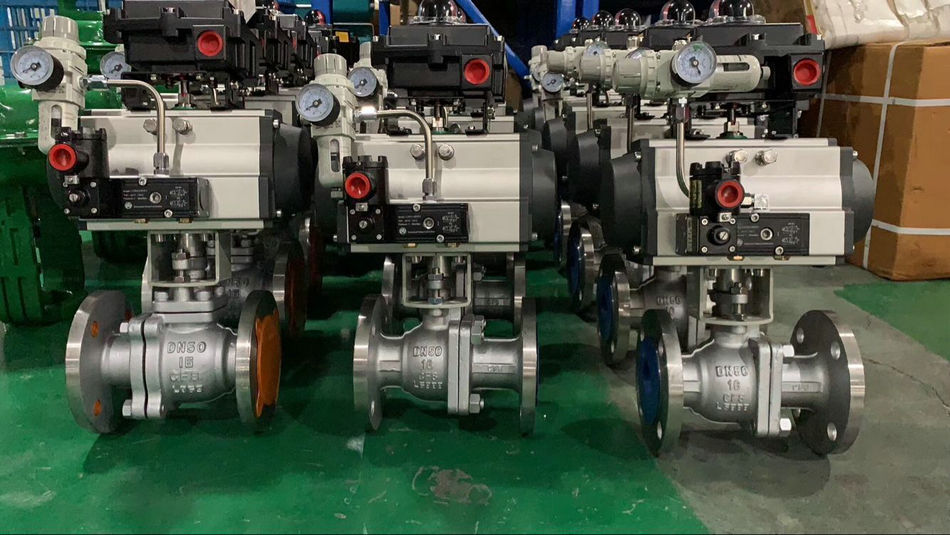

气动法兰球阀,不锈钢气动法兰球阀实物图片

性能规范

公称压力	PN(mpa)	2.5	4.0	6.4
壳体试验压力	PS(mpa)	3.75	6.0	9.6
密封试验压力		2.75	4.4	7.04
气密性试验压力		0.6	0.6	0.6
适用介质	SS201		SS304	SS316
	水、油品、气等介质		酸类腐蚀性介质	醋酸类腐蚀性介质
适用温度	-40℃——+150℃
产品标准	GB/T12237-2007
结构长度     法兰连接	GB/12221
连接法兰尺寸	GB/9113、JB/T79
检验标准	GB/T13927-1992    JB/T9092-1999

注：系列球阀结构长度可根据用户要求设计制造
