高压美标球阀,高温美标球阀适用于150LB-2500LB(PN420)以下压力，工作温度-46℃-180℃（密封圈为RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面为硬密封）的各种管道上，用于切断或接通管路中的介质。可根据用户的实际工况和要求进行设计。选用不同的材料，可适用于水，蒸汽、油品、酸类等介质。

产品说明

超高压球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，使用的可靠性等；密封，结构设计。适用于Class 150～2500Lb，工作温度80～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行考虑，适用于水、油品、蒸汽、气体、天然气等介质。

产品特点

1.本产品部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲度和冲击度及延性，与金属不相上下。
5.密封面采用STL合金，可耐磨耐高温。
6防静电、防火设计。

计标标准（国标）

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验

 【高压美标球阀,高温美标球阀产品特点】
 1、高压锻造球阀采用三片式结构；
 2、阀体、阀盖采用模锻工艺，结构合理，外形美观；
 3、阀座密封结构密封可靠，启闭力矩轻；
 4、阀杆采用下装式结构，可防止阀杆吹出。阀杆具有防静电结构；
 5、可设置90°开关限位机构，并根据用户需要，可加装带锁装置，防止误操作；
 6、阀门顶部设有IS05211标准的连接尺寸，拿开手柄，可接气动或电动装置。
【高压美标球阀,高温美标球阀执行标准】
 设计规范：   API 6D     API 608   BS 5351   GB/T 12237
 结构长度：   ASME B16.10   GB/T 12221
 法兰连接：   SME B16.5        GB/T 9113
 承插焊连接：ASME B16.11
 螺纹连接：    ASME B1.20.1
 试验与检验：GB/T 13927  API598   API6D

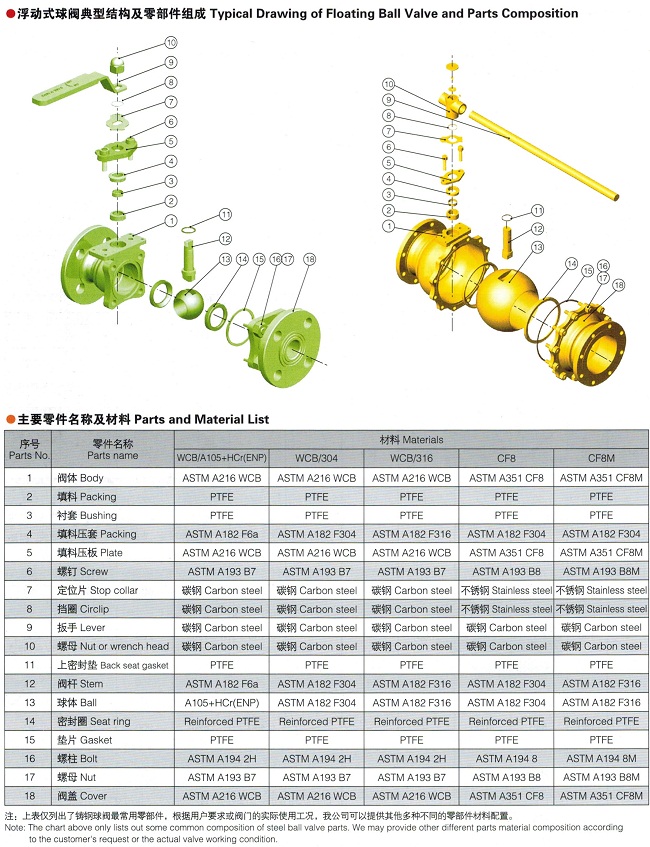

主要零件材料

零件名称	材料
	GB	ASTM
弹簧	60SizMnl	AISI9260
阀座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺钉	35CrMo	A193-B7
垫片	PTFE柔性石墨
下阀杆	2Cr13	A276-410
垫片	PTFE柔性石墨
底盖	25	A105
阀体、端	25	A105
垫片	PTFE柔性石墨
O型圈	NBR	NBR
球体	A105+HCr
滑动轴承		PTFE
阀杆	2Cr13	A276-410
注脂阀	组件
垫片	PTFE+不锈钢	PTFE+304
填料箱	25	A105
压盖	25	A105
O型圈	NBR	NBR
支架	Q235A	碳钢
键	45	AISI C 1045
连接套	45	AISI C 1045
驱动装置	组件(电动或气动装置)

 主要性能规范

型号		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公称压力 PN（MPa）		16.0	32.0	16.0	32.0
试验压力 （Mpa）	壳体	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（气）	0.6
适用温度		-40～350
适用介质		水、油品、氦、氢、氨等

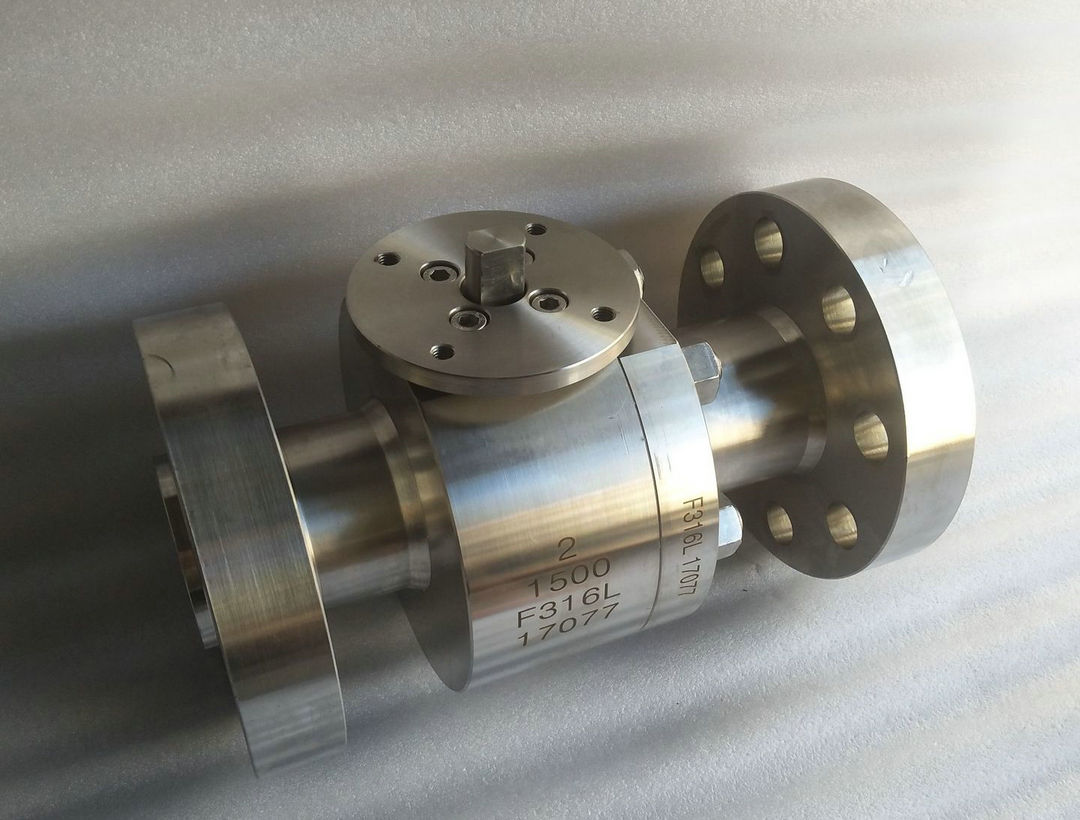

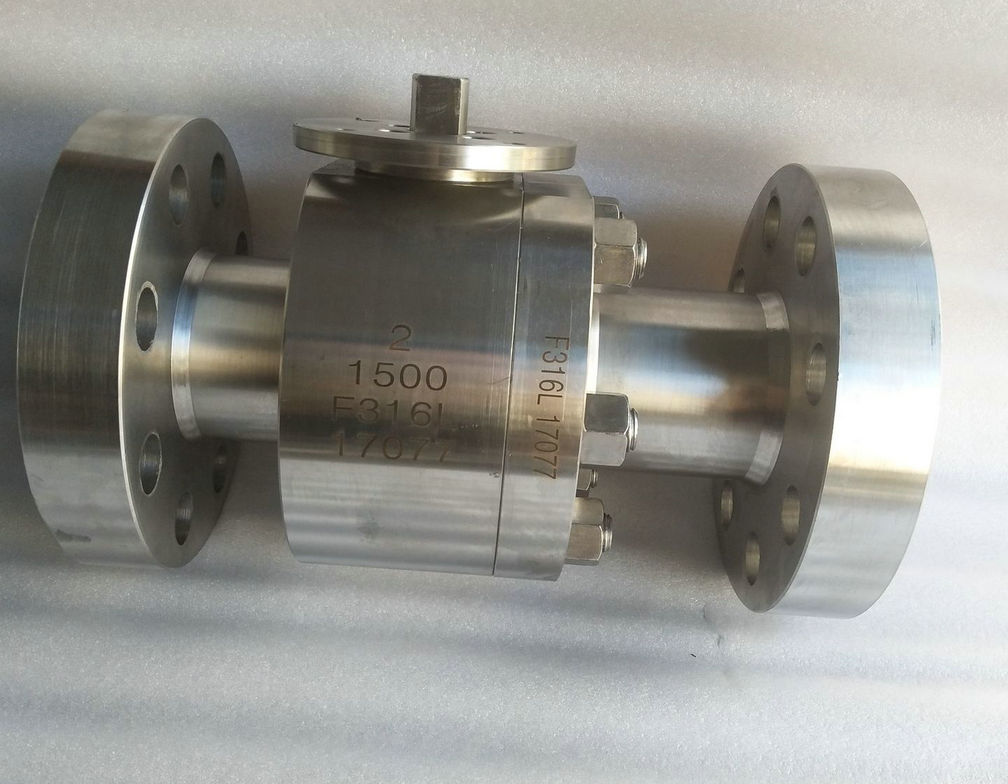

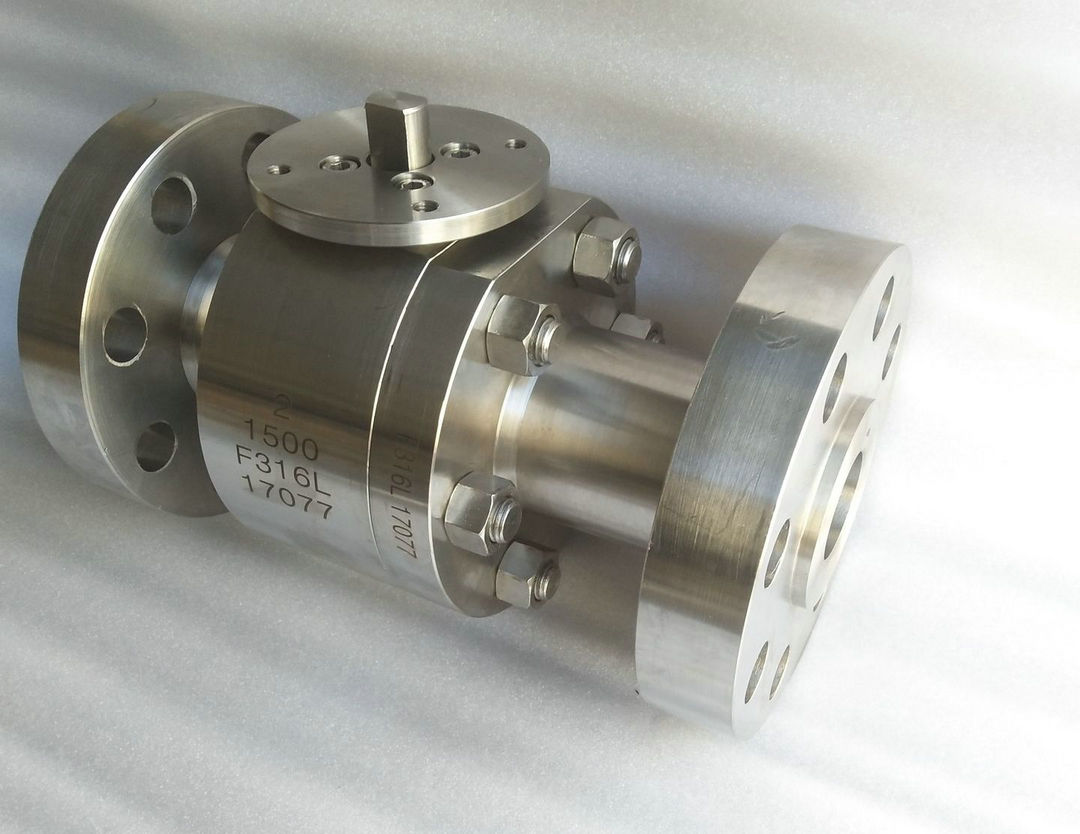

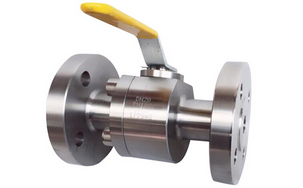

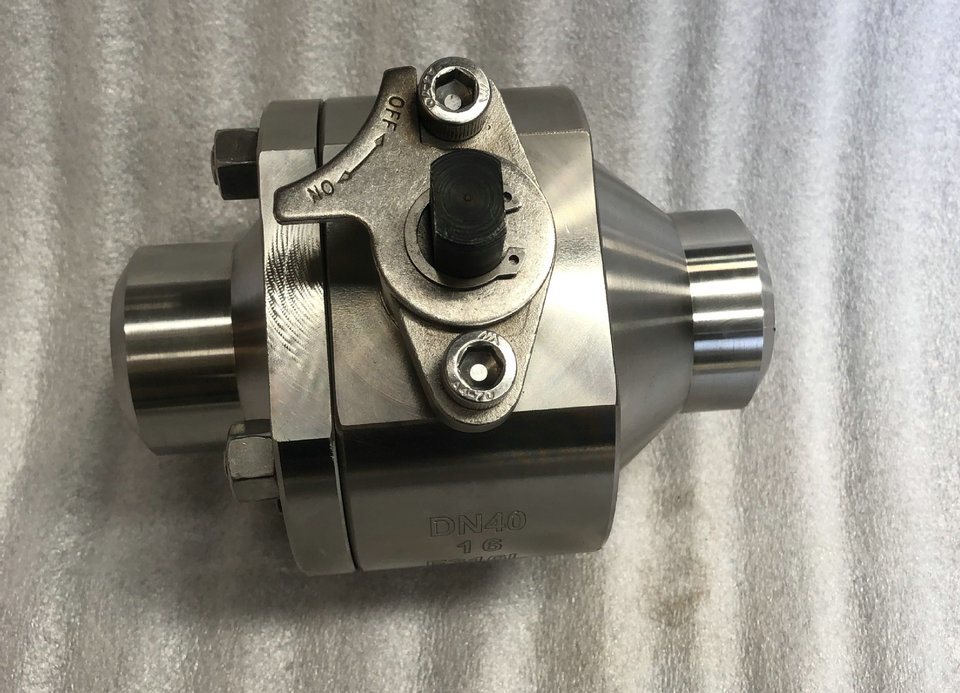

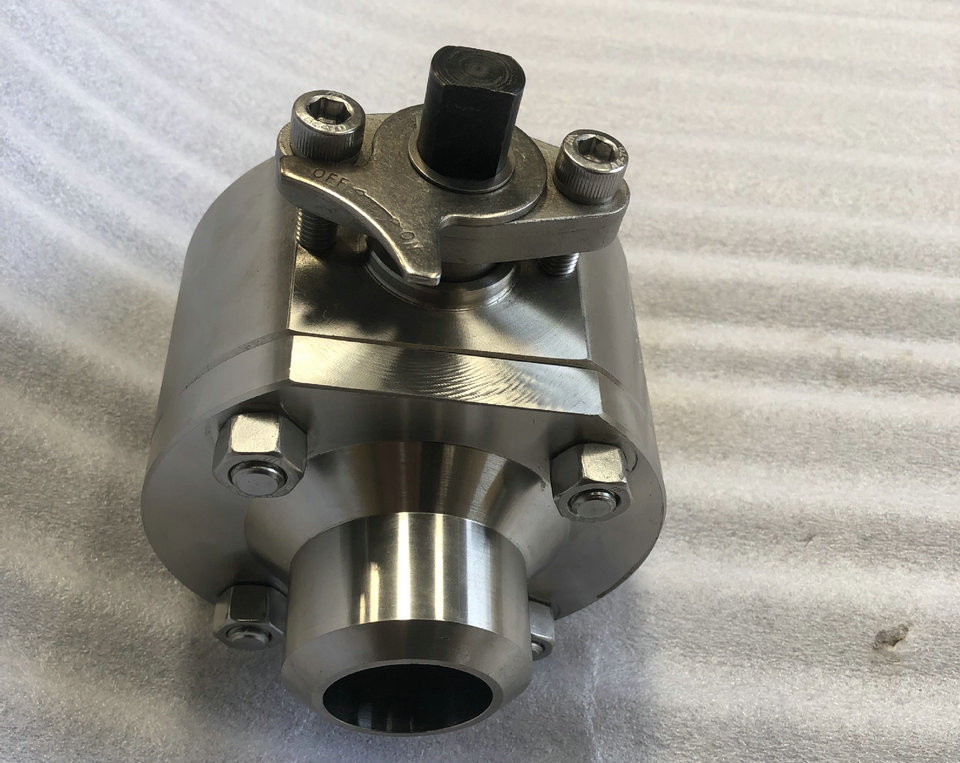

高压美标球阀实物图

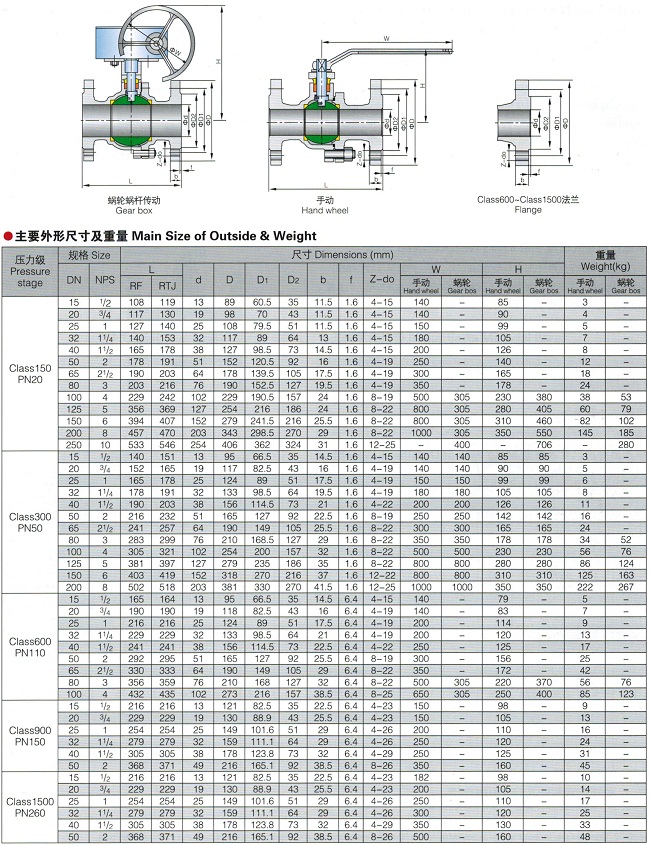

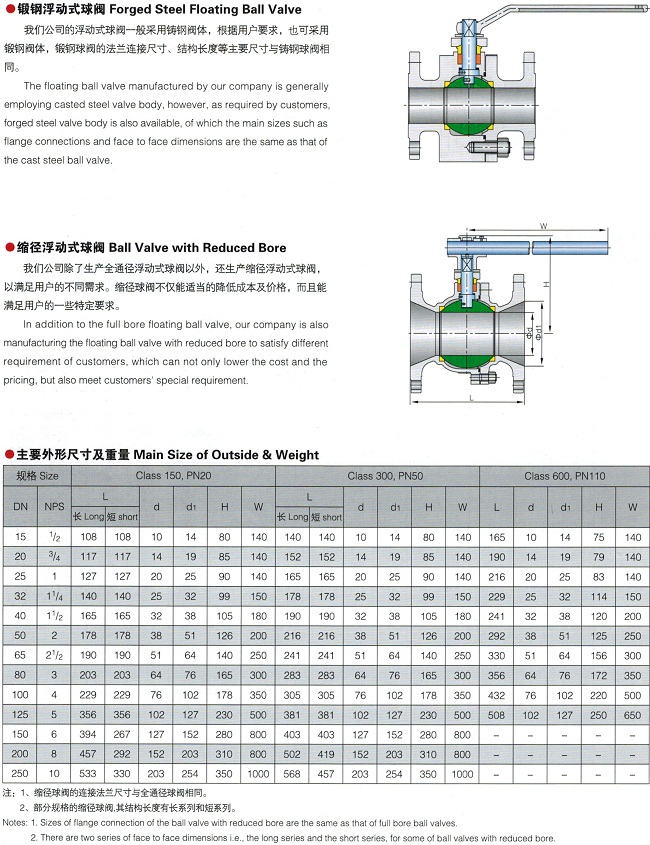

美标球阀,API美标球阀参数尺寸图:
