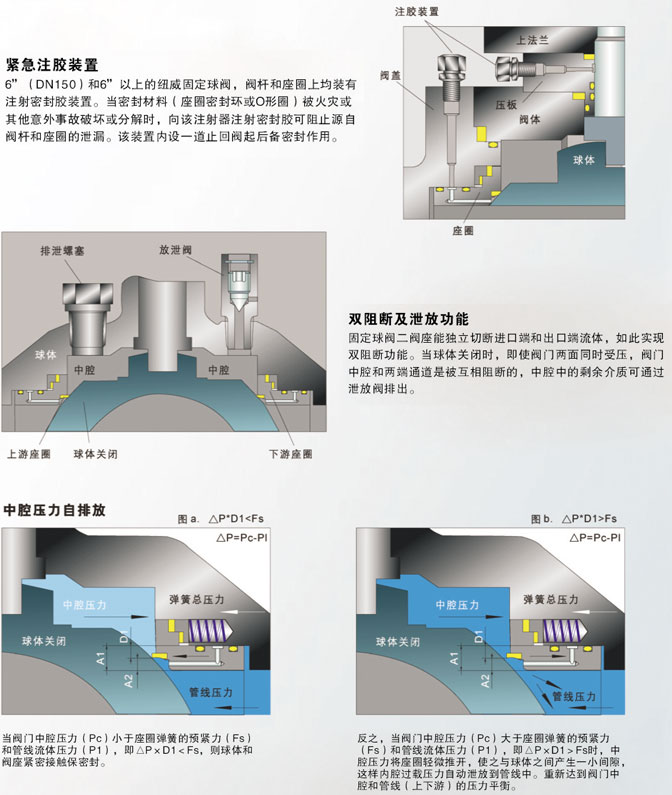

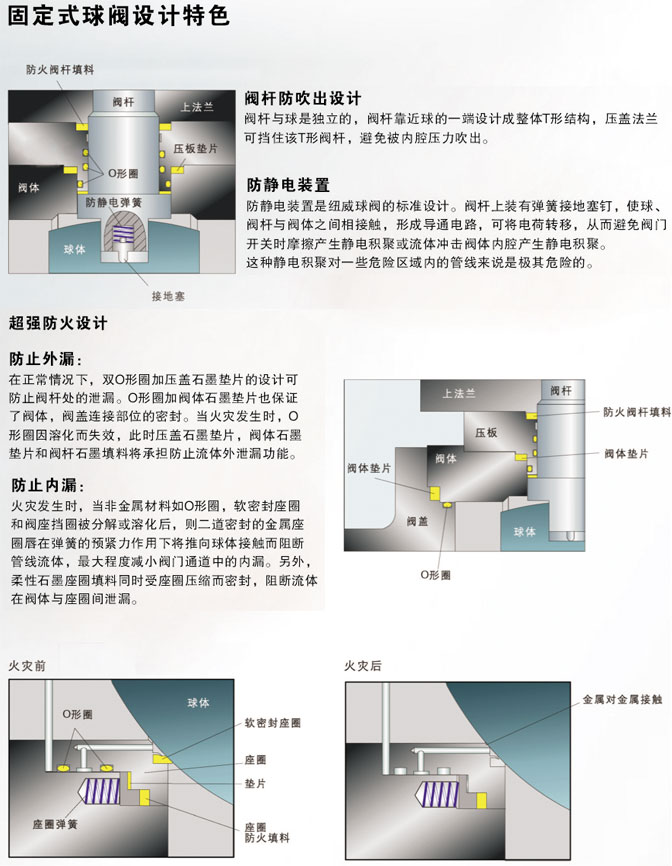

气动固定式球阀,气动固定式法兰球阀：两片式和三片式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，好的低压密封性能。该球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防爆出保护结构，低摩擦系数的轴承等。可靠性高，用途广泛，价格合理等。
气动固定式球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

1、齿轮式双活塞，输出力矩，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动固定式球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

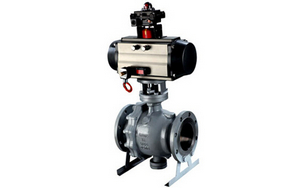

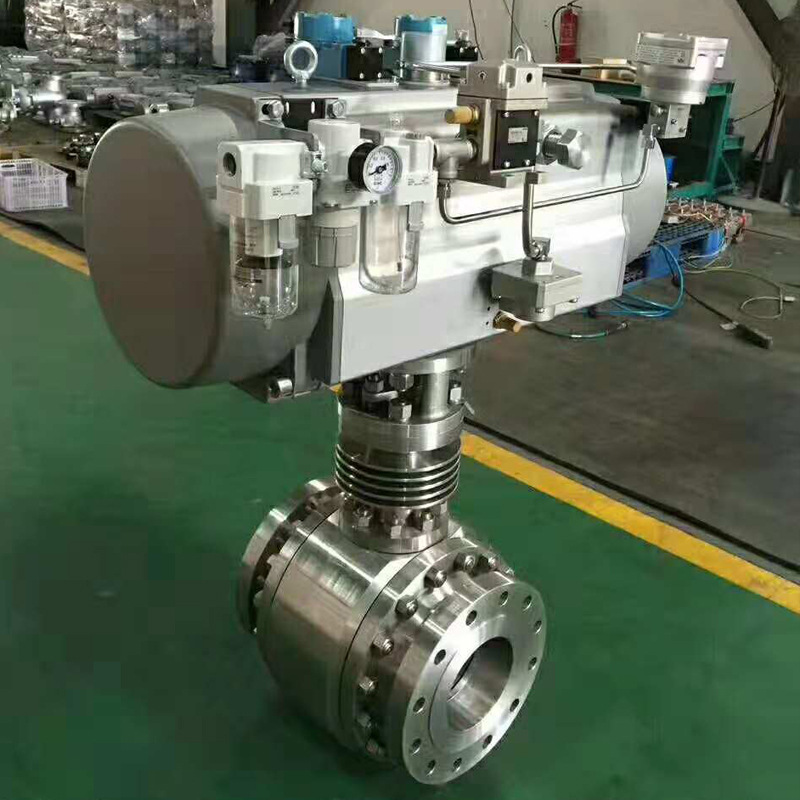

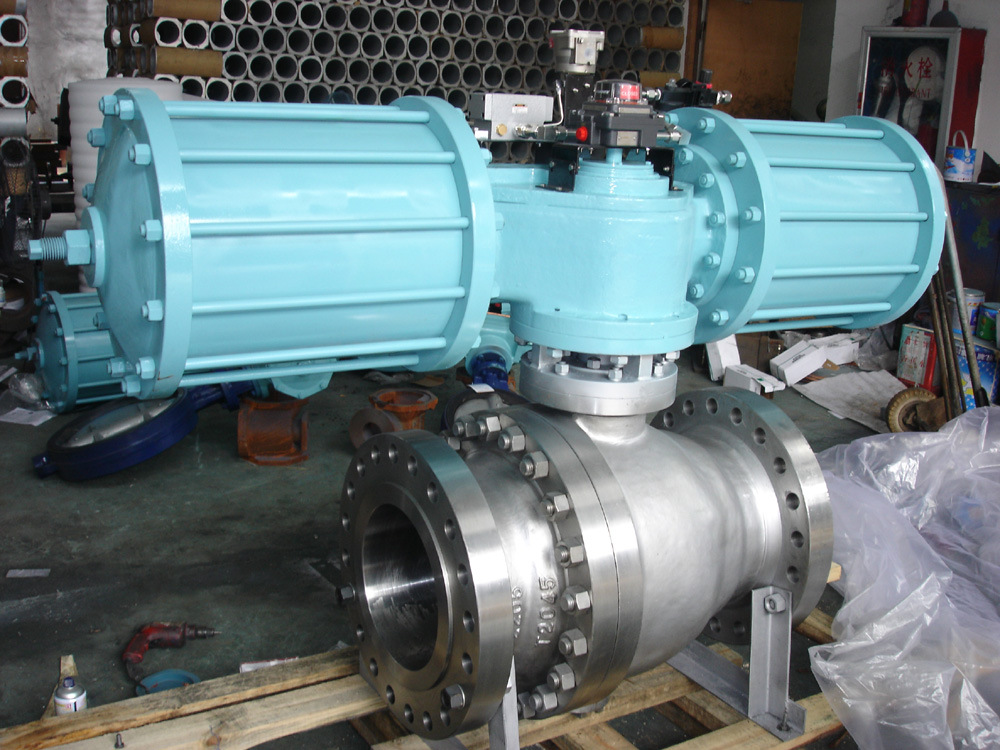

气动固定式球阀实物图

主要性能规范：

型 号	试验压力ps(MPa)			工作温度(℃)	适用介质
	壳 体	密封(液)	密封(气)
Q647F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)	水、蒸汽、油品等
Q647F-16
					硝酸等腐蚀性介质
					强氧化性介质
Q647F-25
Q647F-64					醋酸等腐蚀性介质
Q647F-160
					尿素等腐蚀性介质

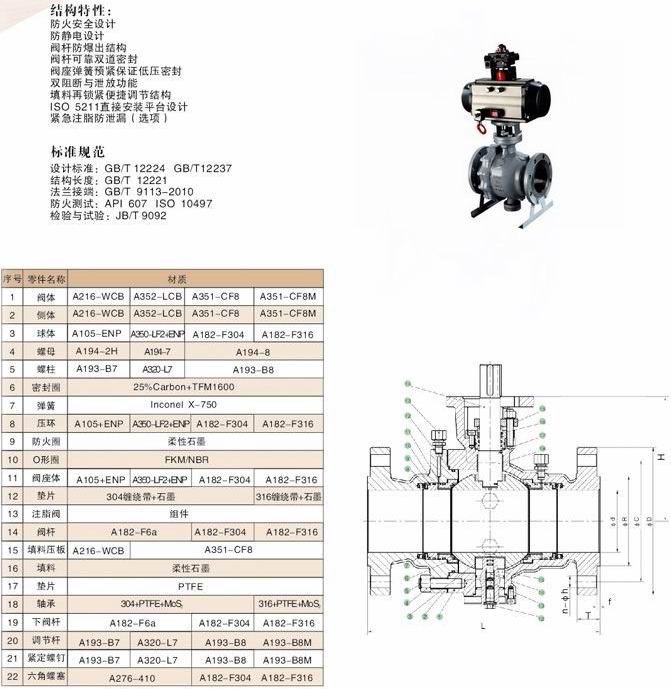

主要零部件材质：

阀 体	球体、阀杆	阀 座
WCB	2Cr13	加玻纤聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
CF8	0Cr19Ni9-(304)
CF3	00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti	1Cr18Ni12-Mo2Ti
CF8M	0Cr17Ni12-Mo2(316)
CF3M	00Cr17Ni14-Mo2(316l)

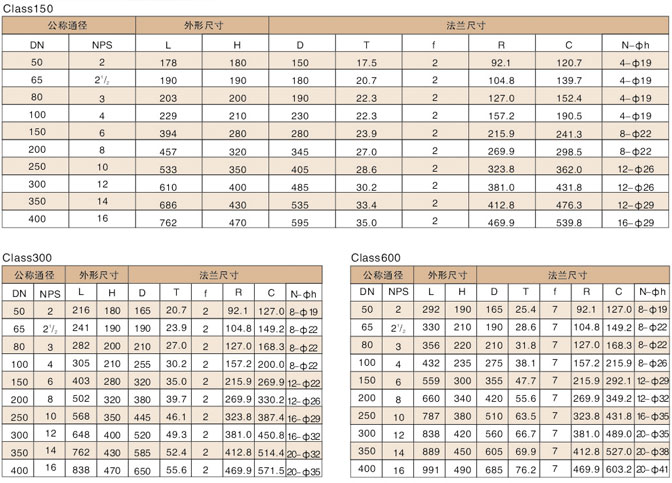

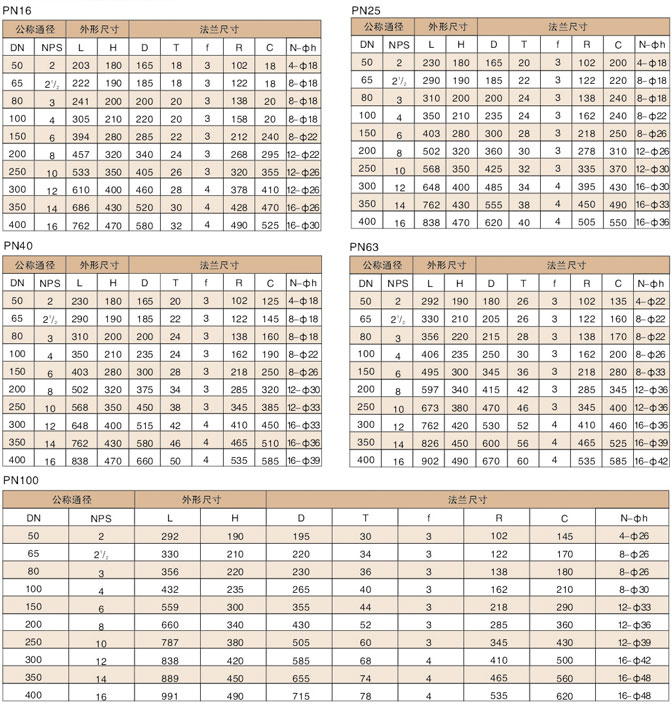

气动固定式球阀,气动耐磨球阀尺寸图:
