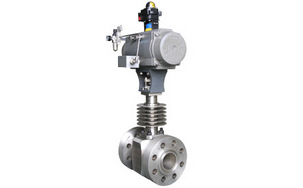

气动硬密封球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动硬密封球阀售前、售中、售后专业服务。

  产品名称: 气动硬密封球阀   产品型号: Q641Y
  驱动方式: 气动   连接形式: 法兰,焊接
  结构形式: 固定式   密封结构: 金属硬密封
  压力范围: 10MPa-32MPa   公称通径: DN15-200
  常用材质: 碳钢,不锈钢,310S,哈氏合金等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

气动硬密封球阀,气动高温金属硬密封球阀技术参数如下:
    ● 公称压力:PN10MPa~32MPa
    ● 关闭压差:≤20MPa
    ● 公称通径:DN50~300
    ● 设计温度:-20℃~500℃
    ● 泄漏:IV、V、VI
    ● 反应速度:≤0.5sCVM
    ● 阀体采用整体锻造,避免泄漏点;阀杆加粗,增强其刚性。
    ● 阀座采用自封式弹性阀座,以在高压差下也能严密切断,且避免在高温工况下由于热膨胀而造成的阀芯卡堵现象。
    ● 在阀门芯座表面堆焊硬质合金,提高抗气蚀能力和耐磨性,避免在高温高压下快速流动的蒸汽对阀芯座产生的冲蚀和气蚀的破坏。
    ● 选用带凸轮限位的气缸式执行机构,以避免在快速打开时产生的冲击力对气缸的损坏。
    ● 改造执行机构的气源流道,并通过电磁阀、快动装置、限位开关、减压阀、合理选择阀的作用方式及对控制信号的设置等一整个综合系统来达到≤0.5s的快速启动。

气动执行器参数:
·硬质铝合金缸体
·齿轮齿条式设计
·双作用或弹簧复位式
·NAMUR的附件安装标准
·±5°调节
·可视指示器
·快速开关,开关寿命
技术参数
气缸选配: AT系列
气缸形式: 双作用 单作用(弹簧复位式)
环境温度: -20℃-+80℃
气源压力: 双作用4~8bar、单作用5~8bar
附件选项 (可选)
回讯器:也叫限位开关,远程反馈开关信号 (普通型、防爆型可选)
电磁阀:双作用选二位五通、单作用选二位三通(普通、防爆;多种电压可选)
三联件:可对气源起稳压、过滤作用
手轮机构:在气源故障情况下,转动手轮机构,可实现手动开、关阀
电-气定位器:输入4~20mA信号,实现阀门调节功能(普通、防爆可选)
                      (注:电气定位器只有在阀门要需求调节功能才选配)
备注: 气缸参数请另参考所选配的气动执行器资料。

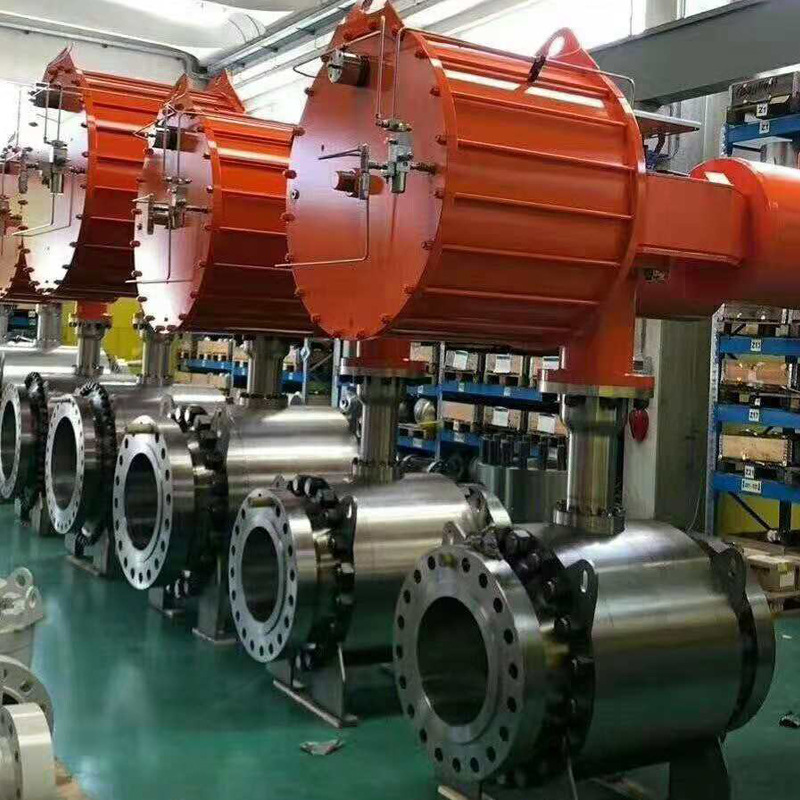

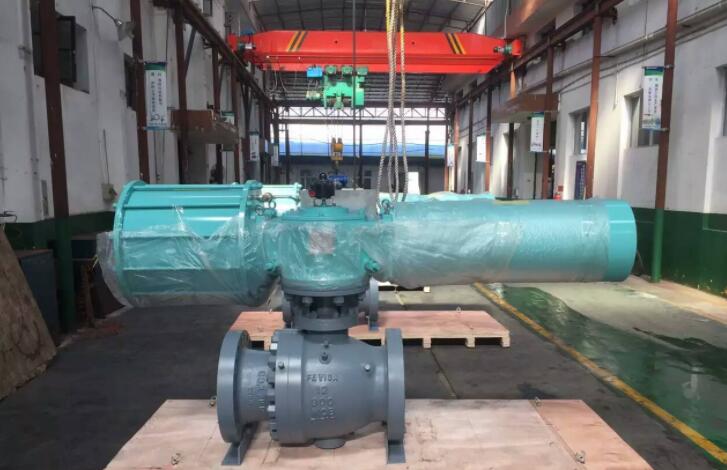

气动硬密封球阀,气动高温硬密封球阀实物图片

主要技术参数及性能:

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数Kv

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

公称压力(MPa)

PN1.6、2.5、4.0、6.4、10.0MPa

泄漏量

硬密封:≤额定流量的10-5

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

“O”型球形阀芯

密封填料

聚四氟乙烯(PTFE)、金属石墨缠绕垫片

连接形式

法兰、焊接、螺纹

流量特性

近似快开特性

可调范围

DN15-65

DN80-300

250:1

350:1

适用温度

密封面

硬密封≤450℃ 特殊材质≤600℃

配置执行机构

GT、SR、ST、AT、AW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

 执行器技术参数:

执行器型号

GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

 主要零件材料:

零件名称

材料

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

阀座密封圈

不锈钢+淡化处理

填料

V型PTFE四氟填料、柔性石墨

 主要设计标准:

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927

 主要性能规范:

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.75

6.0

9.60

密封试验

1.1

1.76

2.75

4.4

7.04

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤500℃)、醋酸类(温度≤350℃)

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:三片式气动球阀 更多相关产品:美标气动球阀
