手动盲板阀

更新时间：2024/11/20　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，手动盲板阀售前、售中、售后专业服务。

产品名称：	手动盲板阀	产品型号：	F43CX
驱动方式：	手动,电动,气动,液动	连接形式：	法兰
结构形式：	扇形	密封结构：	软密封
压力范围：	0.05MPa-0.25MPa	公称通径：	DN100-2000
常用材质：	铸钢	铭牌：	雄工品牌

产品说明

相关产品

订货流程

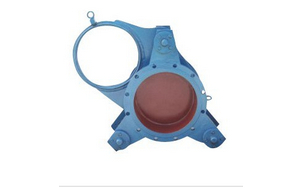

手动盲板阀,F43CX手动眼镜阀该系列扇形眼镜阀与其他在管路中做绝对切断的阀门设备相比，结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
手动盲板阀,F43CX手动眼镜阀产品概述：
本系列扇形眼镜阀又称盲板阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接管路。
该系列扇形眼镜阀与其他在管路中做切断的阀门设备相比，结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
手动盲板阀厂家产品特点及工作原理：

F43X手动扇形眼镜阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
手动盲板阀,F43CX手动眼镜阀主要性能指标：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

手动盲板阀,F43CX手动眼镜阀主要外形连接尺寸：

手动盲板阀,F43CX手动眼镜阀主要外形连接尺寸

DN	D	D1	b	n-φd	短系列 L
100	210	170	12	4-φ18	210
150	265	225	14	8-φ18	210
200	320	280	14	8-φ18	230
250	375	335	14	12-φ18	250
300	440	395	16	12-φ22	270
350	490	445	16	12-φ22	290
400	540	495	16	16-φ22	310
450	595	550	20	16-φ22	330
500	645	600	20	20-φ22	350
600	755	705	20	20-φ26	370
700	860	810	20	24-φ26	390
800	975	920	22	24-φ30	410
900	1075	1020	22	24-φ30	430
1000	1175	1120	22	28-φ30	450
1200	1375	1320	22	32-φ30	470
1400	1575	1520	26	36-φ30	490
1500	1675	1620	26	36-φ30	510
1600	1790	1730	26	40-φ30	530
1800	1990	1930	26	44-φ30	550
2000	2190	2130	26	48-φ30	570
