F43CX手动扇形盲板阀特点:
扇形盲板阀,F43CX扇形盲板阀又名手动眼镜阀、翻板阀、扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
动扇形盲板阀性能参数:

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

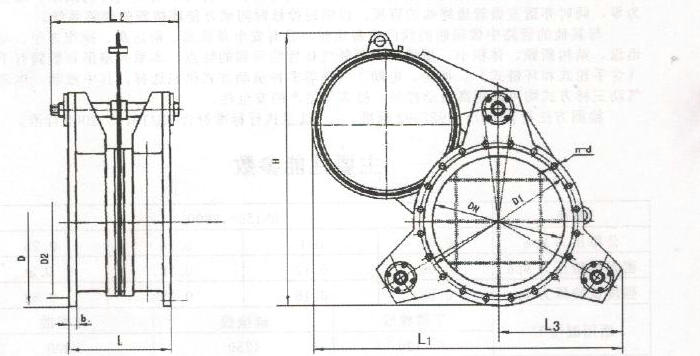

F43CX扇形盲板阀外形连接尺寸结构图:

DN	D	D1	b	n-φd	长系列 L
200	320	280	14	8-φ18	500
250	375	335	14	12-φ18	500
300	440	395	16	12-φ22	500
350	490	445	16	12-φ22	500
400	540	495	16	16-φ22	600
450	595	550	20	16-φ22	600
500	645	600	20	20-φ22	600
600	755	705	20	20-φ26	600
700	860	810	20	24-φ26	600
800	975	920	22	24-φ30	600
900	1075	1020	22	24-φ30	630
1000	1175	1120	22	28-φ30	630
1200	1375	1320	22	32-φ30	750
1400	1575	1520	26	36-φ30	750
1500	1675	1620	26	36-φ30	750
1600	1790	1730	26	40-φ30	750
1800	1990	1930	26	44-φ30	750
2000	2190	2130	26	48-φ30	750
