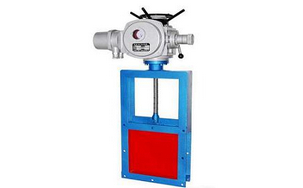

电动方形插板阀是在手动螺旋闸门基础上装上一个电动装置，是一种粉料、晶粒料、颗粒料及小块物料输送管道，调节或切断物料流量的主要控制设备，广泛地应用于冶金、矿山、建材、化工等行业系统中，控制物料的流量调节或切作用.
电动方形插板阀产品特点
方形插板阀公称压力：0.05Mpa；介质流量：≤28m/s；工作温度：≤300℃；适用介质：无粘度的粉尘气体、固体粉料、小颗粒物料。

电动方形插板阀性能参数:

型号	DYLVD、DLVD
公称压力	0.05 MPa
壳休试验压力	0.075 MPa
驱动方式	电液动或电动
电源电压	380V 50.Hz
介质流速	28m/s
适用温度（℃）	350
适用介质	固体物料、晶体料等、空气、烟气

电动方形插板阀主要零件材料:

零件名称	阀体	阀板	阀杆	螺栓	手轮
材料	Q235-A	Q235-A	45#	20#钢	QT450

电动方形插板阀主要外形及连接尺寸(mm)：

类别	A×A	B×B	C×C	L	H	D0	N-M
单向	200×200	256256	296296	100	820	300	8-M12
	250×250	306306	346346	100	930	340	8-M14
	300300	456456	396396	100	1050	380	8-M14
	400400	456456	496496	100	1140	445	12-M14
	450450	510510	556556	120	1450	530	12-M18
	500500	560560	606606	120	1610	580	16-M18
双向	600600	660660	706706	120	1830	450	16-M18
	700700	770770	820820	140	2130	450	25-M18
	800800	870870	920920	140	2440	450	20-M18
	900900	974974	103601030	160	2660	450	24-M23
	10001000	10741074	11301130	160	2870	450	24-M23
说明	LMD-单向	I-手轮	链条数同M=0.105-113（X是丝杆中心离地面高度）
	LMS-双向	II-链轮	距地面小于1.7米用于手轮大于1.7米用链轮

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
