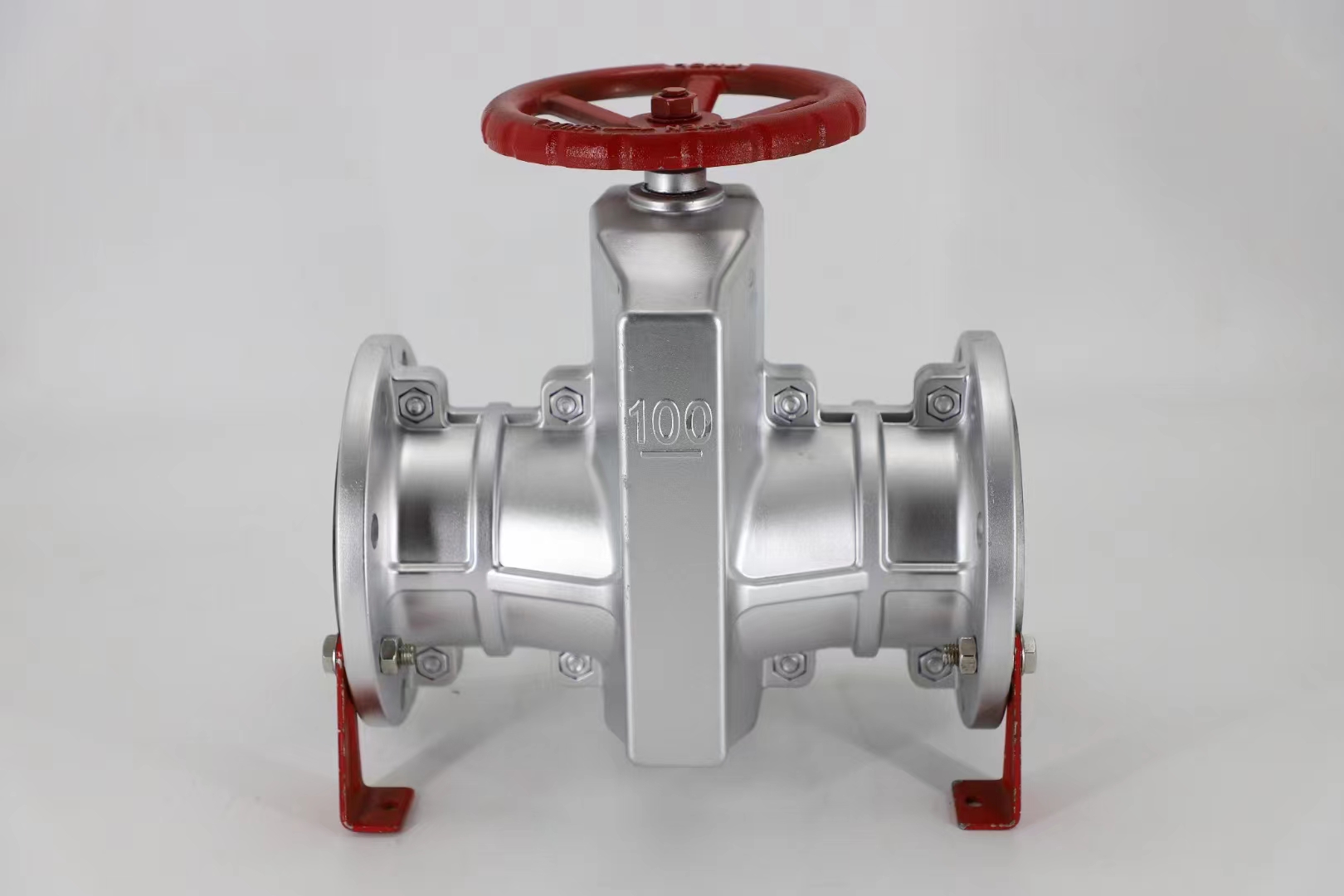

管夹阀,GJ41X-6L管夹阀产品介绍：

有由上下铝合金阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承力小，所以在开闭时，操作人员旋转轮时只要感到适量抵触，均达到开闭。切勿尽力多人补助，禁用其他工具开闭。

管夹阀,GJ41X-6L管夹阀性能规范

适用温度	适用介质
≤85℃	矿浆、磨料、干湿型粉尘类

管夹阀,GJ41X-6L管夹阀零部件材料

名称	材料
阀体	铸铁、铝合金、不锈钢
套管	橡胶
阀杆	铸铜、碳钢、不锈钢
压杆	铸铁、碳钢、不锈钢
手轮	铸铁、碳钢、不锈钢
托架	球墨铸铁、不锈钢

管夹阀,GJ41X-6L管夹阀主要外形尺寸

公称通径 （DN）	公称压力 （MPa）	工作压力 （MPa）	L	L1	L0	D	D1	D0	H	Z-Φ	重量 (kg)
25	0.6	0.6	160	124	31	115	85	120	150	4-14	3
32			165	145	40	*140	100	140	174	4-18	4.5
40			190	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195

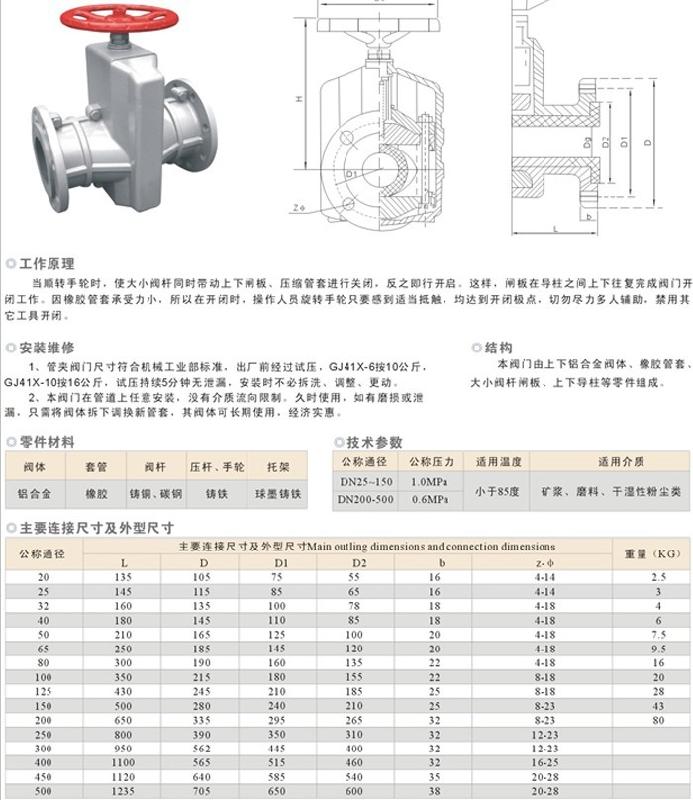

管夹阀,GJ41X-6L管夹阀尺寸结构图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。

相关产品：柱塞阀

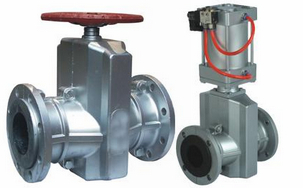

更多相关产品：气动管夹阀
