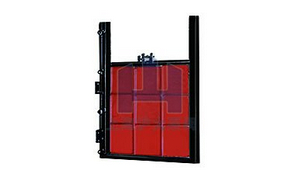

一.铸铁镶铜方形闸门用途：
适用于防汛、灌溉、水利水电、污水处理厂及自来水厂等给水排水工程。
二.铸铁镶铜方形闸门结构与特点：
设备由门框、门板、密封圈、吊耳及可调试楔块等部件组成。有结构合理、安装、调试、使用、维护方便、性能可靠的特点。
三.铸铁镶铜方形闸门主要技术参数：
闸门安装在墙壁上、门板一般设于迎水面(单向)；承受压力0.1Mpa；门板正、反两面都承受水向(双向)；承受反压力0.03Mpa。
密封工作面正向渗漏量≤1.25L/min.m。反向渗漏量≤2.5L/min.m。

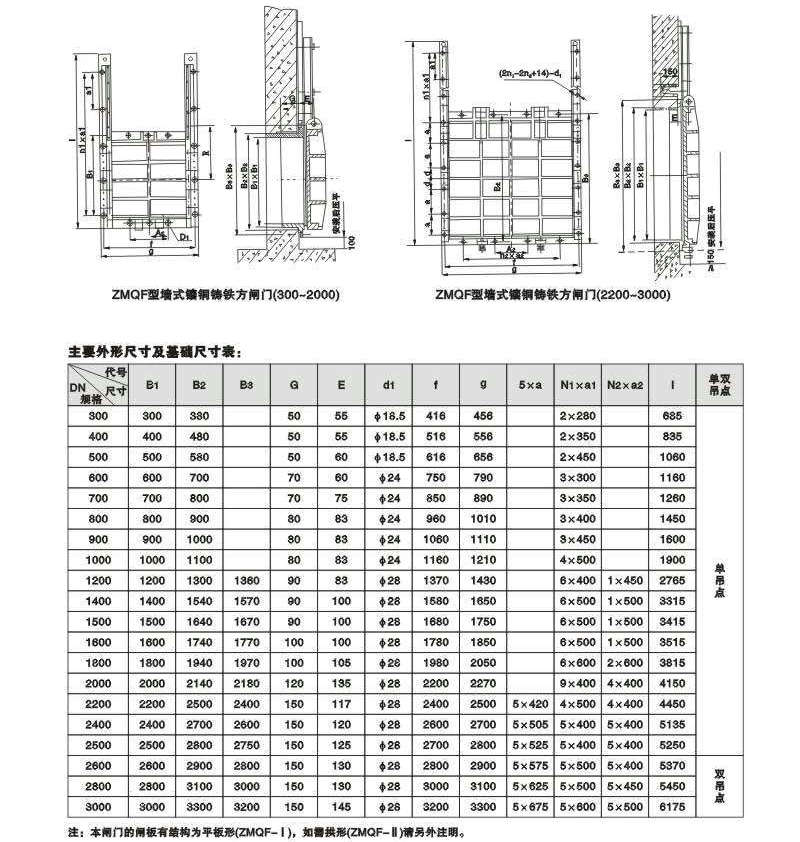

四.铸铁镶铜方形闸门外型及安装尺寸：

型号规格	口径	外形及安装尺寸
	D×D	A	b	C	E	H	L	L1	δ
SFZ-300	300×300	460	100	200	90	600	630	470	12
SFZ-400	400×400	560	100	250	110	800	850	570	12
SFZ500	500×500	660	100	310	110	1000	1060	670	12
SFZ600	600×600	760	120	360	120	1200	1260	770	12
SFZ700	700×700	940	120	420	120	1400	1460	950	12
SFZ800	800×800	1030	120	470	130	1600	1670	1040	12
SFZ1000	1000×1000	1260	150	580	140	2000	2080	1270	12

型号规格	口径	外形及安装尺寸
	D×D	A	b	C	E	H	L	L1	δ
SFZ1200	1200×1200	1420	150	690	150	2400	2480	1480	12
SFZ1400	1400×1400	1640	150	800	180	2800	2880	1690	12
SFZ1600	1600×1600	1840	200	900	180	3200	3290	1890	12
SFZ1800	1800×1800	2040	200	1000	200	3600	3690	2090	12
SFZ2000	2000×2000	2240	200	1110	200	4000	4100	2290	12
SFZ2200	2200×2200	2440	200	1210	210	4400	4500	2490	16
SFZ2400	2400×2400	2640	200	1315	210	4800	4920	2670	16
