液动盲板阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,液动盲板阀售前、售中、售后专业服务。

  产品名称: 液动盲板阀   产品型号: F743X
  驱动方式: 液动   连接形式: 法兰
  结构形式: 扇形   密封结构: 软密封
  压力范围: 0.05MPa-0.25MPa   公称通径: DN200-2800
  常用材质: 碳钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

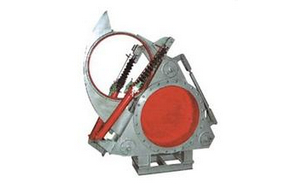

液动盲板阀,F743X液动盲板阀液动扇形盲板阀产品介绍:

主要由左阀体、右阀体、丝杆、闸板、密封圈、组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,有耐高温、密封性能好、更换方便、使用寿命长等特点。
液动盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。
液动盲板阀,F743X液动盲板阀结构特点
 1、采用扇形结构,阀门启闭作<90°的回转,启闭迅速自操作灵活方便。
2、丝杆增力夹紧结构,自锁性好,密封副不会动松开造成介质外漏。
3、增加了水冷机构的阀门,.高耐温≤450℃,尤其适用干法除尘及冷却系统。
4、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。
5、泄漏率:符合GB/T13927。

液动盲板阀,F743X液动盲板阀性能参数

公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.40
0.225
0.15
0.075
驱动源
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃
丁腈橡胶
硅橡胶
氟橡胶
-20-100
-20-200
-20-300



启闭时间S
≤60
主要零部件材料
阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

液动盲板阀,F743X液动盲板阀尺寸

DN

L

D

D1

H

A

b

n-¢d

质量 kg

PN0.05

PN0.15

PN0.25

300

500

440

395

1200

480

22

12-23

205

225

250

350

600

490

445

1300

520

22

12-23

235

255

280

400

600

540

495

1400

580

22

16-23

250

275

300

450

600

595

550

1400

650

24

16-23

300

330

360

500

600

645

600

1480

800

24

16-23

350

385

420

600

600

755

705

1600

1000

24

20-26

420

460

500

700

600

860

810

1680

1050

26

24-26

560

610

670

800

800

975

920

1860

1129

26

24-30

1500

1650

1750

900

800

1075

1020

2055

1242

28

24-30

1800

1950

2050

1000

800

1175

1120

2240

1375

30

28-30

2100

2310

2500

1100

800

1275

1220

2425

1510

30

28-30

2300

2500

2750

1200

800

1375

1320

2620

1625

30

32-30

2600

2850

3200

1300

800

1475

1420

2760

1749

30

32-30

3000

3300

3600

1400

850

1575

1520

2960

1856

32

36-30

4170

4520

4900

1500

850

1690

1630

3105

1976

32

36-30

4400

5150

5650

1600

850

1790

1730

3300

2093

32

40-30

4750

5650

6150

1800

1100

1990

1930

3610

2335

32

44-30

5750

7350

7050

2000

1100

2190

2130

3960

2570

32

48-30

6750

9350

9800

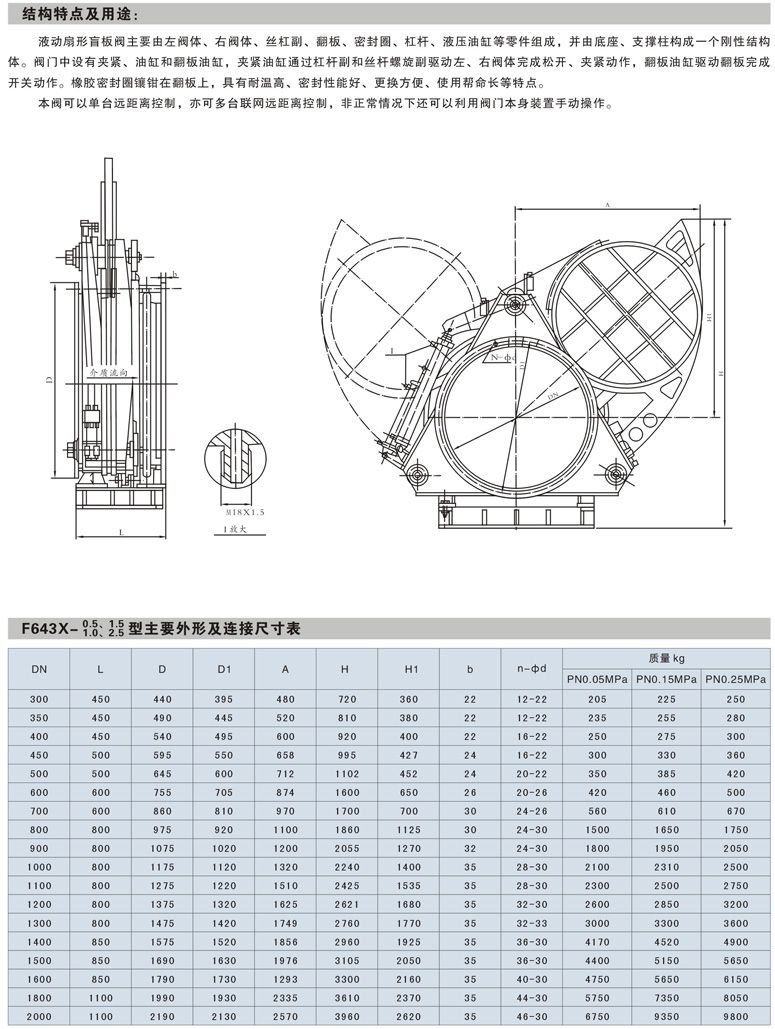

 液动盲板阀,F743X液动盲板阀外形结构尺寸图: 液动盲板阀,F743X液动盲板阀外形结构尺寸图
