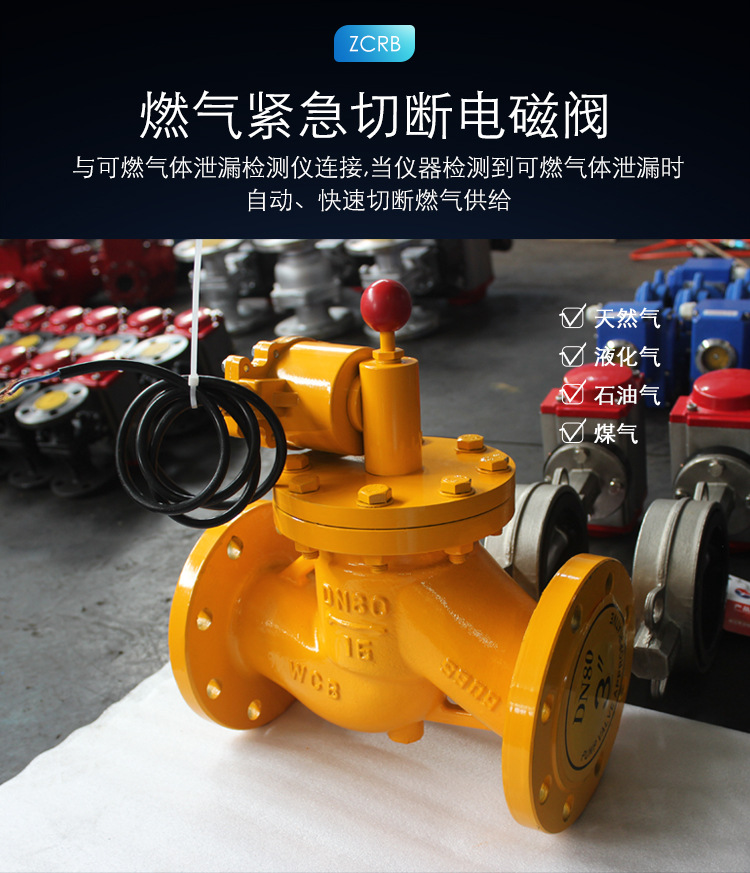

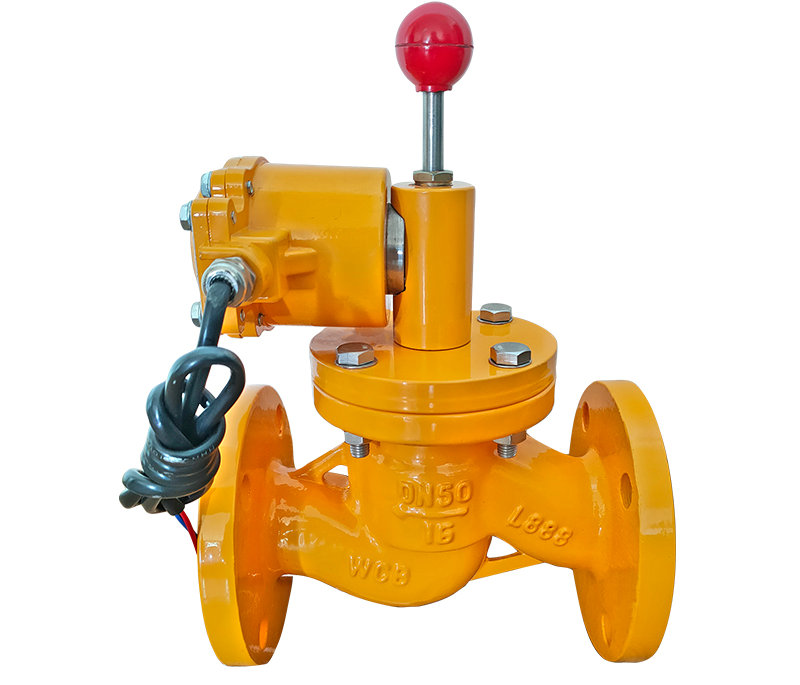

天然气紧急切断阀,液化气紧急切断阀产品介绍：
液化气及其他可燃气体设备管路输送系统中的附属安全装置，它通常安装于系统的主管线上，与燃气报警系统、消防系统及其它智能报警控制系统等相连接，当安全系统检测到燃气使用不安全时（如:泄漏、超温、超压等），可联动该电磁阀快读切断气源，确保用气安全。
产品应用
天然气紧急切断阀,液化气紧急切断阀的安全配套装置，技术性能，负荷损失低，安全性高，适用于城市煤气、天然气、液化石油气、沼气等可燃性气体，主要应用如下：
1、与可燃气体泄漏检测仪器联接或整体消防系统联动，当仪器检测到可燃气体泄漏或者其它需要切断气源的报警信号时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2、 与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。
3、 与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、 在城市或工厂的燃气供应管网内安装此系列燃气快速切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线燃气供应。
5、 燃气管路系统检修、排除故障时切断燃气。
技术特性
一、电源电压
本阀同时具备AC220V、DC24V两种控制电压，可满足不同工况需求，防止因选型错误而造成现场控制电压不符。
二、解锁装置
电磁解锁装置采用奥氏体不锈钢铸造一体式防爆结构，防爆形式为隔爆型，一体式的解锁装置可灵活拆装，且拆装不影响阀体的气密性，符合国家标准规范。
三、锁定装置
采用自主设计的机械卡锁装置进行阀位锁定，可防止外力干扰造成误操作，具有操作灵活，安全可靠，使用寿命长等特点，安全启闭。
四、内部结构
采用先导式加直动式的复合式结构，开阀时驱动先导阀以建立主阀上下部的压差平衡，使主阀打开至开阀位置并可靠锁定，具有开启力矩小，使用压力范围等特点。
五、关阀方式
本阀可通过报警信号关阀，也可通过手动关阀，当报警控制系统失效或应急情况下可通过仍手动紧急关阀，手动阀空件需要解除防护后才能操作，符合国家标准规范。
六、表面处理
本阀表面采用了环氧树脂静电粉末喷涂工艺，其工艺符合欧洲2000/53/CE标准，具有防静电。耐水、耐污、耐腐蚀等特点，是靠近海洋、潮湿比较严重场所的理想选择。
气体电磁阀执行标准
|
GB191-2008 |
包装、储运图示标志 |
|
GB3836.1-2010 |
爆炸性气体环境用电气设备 第1部分 通用要求 |
|
GB3836.2-2010 |
爆炸性气体环境用电气设备 第2部分 隔爆型“d” |
|
GB3836.3-2010 |
爆炸性气体环境用电气设备 第3部分 增安型“e” |
|
GB3836.9-2010 |
爆炸性气体环境用电气设备 第9部分 胶封型“m” |
|
GB4208-2008 |
外壳防护等级（IP代码）- |
|
GB/T9113.1-2000 |
平面、凸面整体钢制管法兰 |
|
GB/T12220-2015 |
工业阀门 标志 |
|
GB/T12221-2005 |
金属阀门 结构长度 |
|
GB/T13384-2008 |
机电产品包装通用技术条件 |
|
GB/T13927-2008 |
工业阀门 压力试验 |
|
GB/T17241.6-2008 |
整体铸铁法兰 |
|
GB/T22653-2008 |
液化气体设备用紧急切断阀 |
|
GB/T50028-2006 |
城镇燃气设计规范 |
|
CJ/T3056-1995 |
城镇燃气用球磨铸铁、铸钢制阀门通用技术要求 |
|
JB/T5995-1992 |
机电产品使用说明书编写规定 |
|
JB/T5300-2008 |
工业用阀门材料 选型导则 |
|
JB/T7352-2010 |
工业过程控制系统用防爆液化气紧急切断阀 |
|
TSGD2001-2006 |
压力管道原件制造许可规则 |
|
TSGD2002-2006 |
压力管道原件型式试验规则 |
|
CJ/T394-2012 |
液化气紧急切断阀 |
|
CJ/T3055 |
燃气阀门的试验与检验 |
天然气紧急切断阀,液化气紧急切断阀技术参数
|
结构类型：直动式/先导式 |
|
控制方式：手开、瞬时电源开、手关 |
|
公称通径：DN15-DN600 |
|
公称压力：1.6MPa |
|
工作压力：0-0.6MPa |
|
工作电压：DC24V/AC220V |
|
电压偏差：±10% |
|
防爆等级：dⅡBT4、dⅡCT5 |
|
防护等级：IP66 |
|
切断时间：DN15-DN100≤1S DN125-DN600≤3S |
|
介质温度：-29℃～+80℃ |
|
环境温度：-20℃～+60℃ |
|
引线长度：1米 |
|
连接方式：螺纹连接DN15-DN50 法兰连接DN15-DN600 |
|
密封材料：NBR丁晴橡胶/FPM氟橡胶 |
|
阀体材质：铸钢WCB、不锈钢CF8/CF8M |
|
工作介质：天然气、城市煤气、液化石油气、沼气等可燃气体 |
天然气紧急切断阀,液化气紧急切断阀工作原理

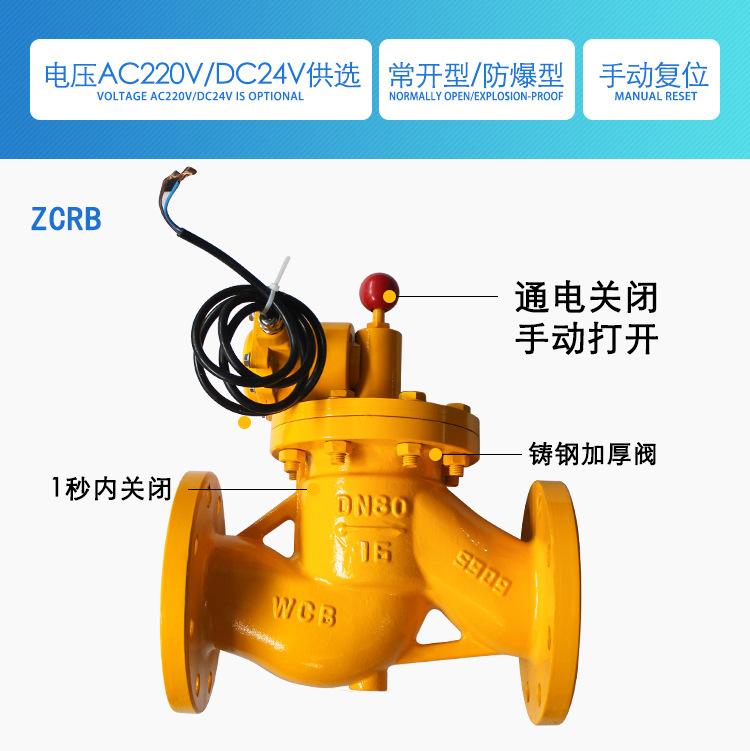

紧急切断阀是常开型电磁阀，工作时手动复位开阀，电磁力关闭。即：手动复位打开，瞬间通电关闭，也可手动关闭。
紧急切断阀正常工作时不需要接通电源，事故发生时，只需2秒钟的瞬时脉冲电源信号就能迅速关闭电磁阀，节电又安全，瞬间通电最长时间不能超过20秒。
电磁阀需要开阀时，旋开防污护罩，手动向上拉起复位手柄，阀杆带动密封组件上移，使阀门处于开启状态，同时机械卡锁装置执行开锁动作，将阀杆及密封组件锁定在开启状态，切记防护罩复位。如需关闭电磁阀，则需短时接通关闭阀线圈电源，产生的电磁吸力使机械卡锁装置脱开锁定，密封组件在复位弹簧的弹力作用下，向下复位，使电磁阀处于关闭状态。
当报警控制系统失效或者应急情况下可通过人工手动紧急关闭阀门，手动关闭阀控件需解除防护后才能操作，符合国家标准规范。

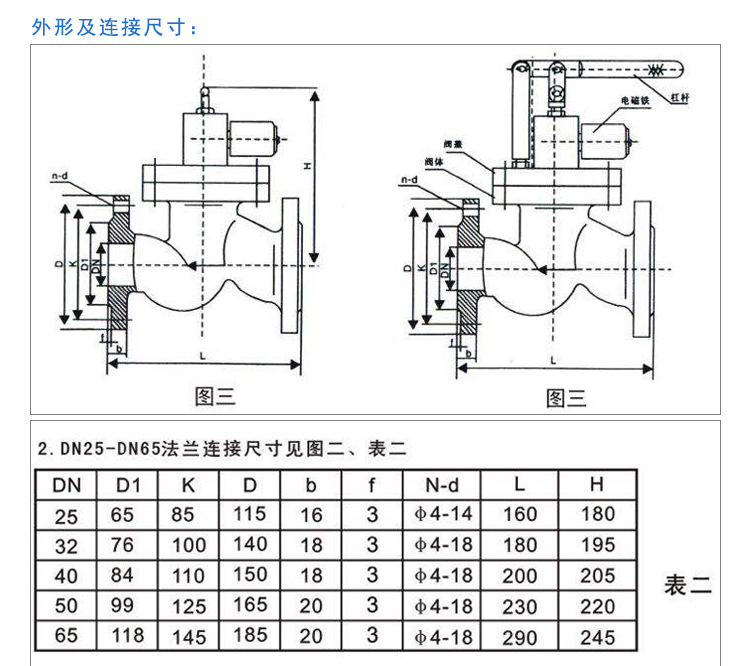

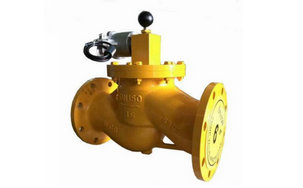

天然气紧急切断阀,液化气紧急切断阀主要外形尺寸
|
公称通径 |
内螺纹 |
法兰连接 |
重量 |
|
mm |
G |
L |
H |
D |
D1 |
D2 |
f |
n-φd |
L |
H |
螺纹 |
法兰 |
|
DN15 |
1/2 |
100 |
210 |
95 |
65 |
45 |
2 |
4-φ14 |
130 |
240 |
2.3 |
5 |
|
DN20 |
3/4 |
100 |
230 |
105 |
75 |
55 |
2 |
4-φ14 |
150 |
270 |
2.4 |
6 |
|
DN25 |
1 |
100 |
230 |
115 |
85 |
65 |
2 |
4-φ14 |
160 |
285 |
2.4 |
7 |
|
DN32 |
1 1/4 |
130 |
265 |
135 |
100 |
78 |
2 |
4-φ18 |
180 |
300 |
5 |
8 |
|
DN40 |
1 1/2 |
130 |
285 |
145 |
110 |
85 |
3 |
4-φ18 |
200 |
310 |
6 |
9.5 |
|
DN50 |
2 |
150 |
300 |
160 |
125 |
100 |
3 |
4-φ18 |
230 |
325 |
7 |
11.5 |
|
DN65 |
|
|
|
180 |
145 |
120 |
3 |
4-φ18 |
290 |
400 |
|
21 |
|
DN80 |
|
|
|
195 |
160 |
135 |
3 |
8-φ18 |
310 |
435 |
|
26.5 |
|
DN100 |
|
|
|
215 |
180 |
155 |
3 |
8-φ18 |
350 |
460 |
|
32 |
|
DN125 |
|
|
|
245 |
210 |
185 |
3 |
8-φ18 |
400 |
580 |
|
55 |
|
DN150 |
|
|
|
280 |
240 |
210 |
3 |
8-φ18 |
480 |
600 |
|
64 |
|
DN200 |
|
|
|
335 |
295 |
265 |
3 |
12-φ22 |
600 |
650 |
|
110 |
|
DN250 |
|
|
|
405 |
355 |
320 |
3 |
12-φ26 |
650 |
900 |
|
210 |
|
DN300 |
|
|
|
460 |
410 |
370 |
4 |
12-φ26 |
750 |
1000 |
|
350 |
|
DN350 |
|
|
|
520 |
470 |
435 |
4 |
16-φ26 |
850 |
1080 |
|
450 |
|
DN400 |
|
|
|
580 |
525 |
480 |
4 |
16-φ30 |
950 |
1200 |
|
530 |
|
DN500 |
|
|
|
705 |
650 |
609 |
4 |
20-φ34 |
1150 |
1400 |
|
750 |
|
DN600 |
|
|
|
840 |
770 |
718 |
5 |
20-φ36 |
1350 |
1500 |
|
1580 |
安装要求
安装方式：通径≤DN100选水平管道，通径≥DN100必须水平管道，复位手柄垂直向上。
安装方向：阀体表面介质流向箭头必须与介质实际流向一致。
适用介质：介质中应无颗粒状，纤维状杂质，建议阀前加装过滤器（滤网≥50目）。
安装环境：室内或者有防雨设施的户外、环境温度：-20℃～+60℃、环境湿度：5%～95%。
预留空间：鉴于操作及维修需要，电磁阀顶部预留空间高度（H）：≤DN150应大于1米、≥DN200应大于2米。
管道吹扫：安装完成后，手动方式开启电磁阀，用0.4MPa的压缩空气对管道实施吹扫，历时≥1分钟。
接线准备：1.确认控制电源压力是否与电磁阀标称电源电压一致；
2.测量控制电压值波动范围是否在±10%范围内。
3.确认控制输出触点类型是否为脉冲输出（持续通电时间必须≤20秒）。
购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
