蒸汽电磁阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,蒸汽电磁阀售前、售中、售后专业服务。

  产品名称: 蒸汽电磁阀   产品型号: ZCZP/ ZCG /ZQDF
  驱动方式: 电磁   连接形式: 法兰,螺纹
  结构形式: 活塞式   密封结构: 活塞与金属阀腔
  压力范围: 1.6MPa-16MPa   公称通径: DN1-DN500
  常用材质: 铸钢,黄铜,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

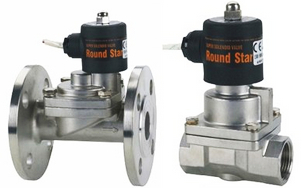

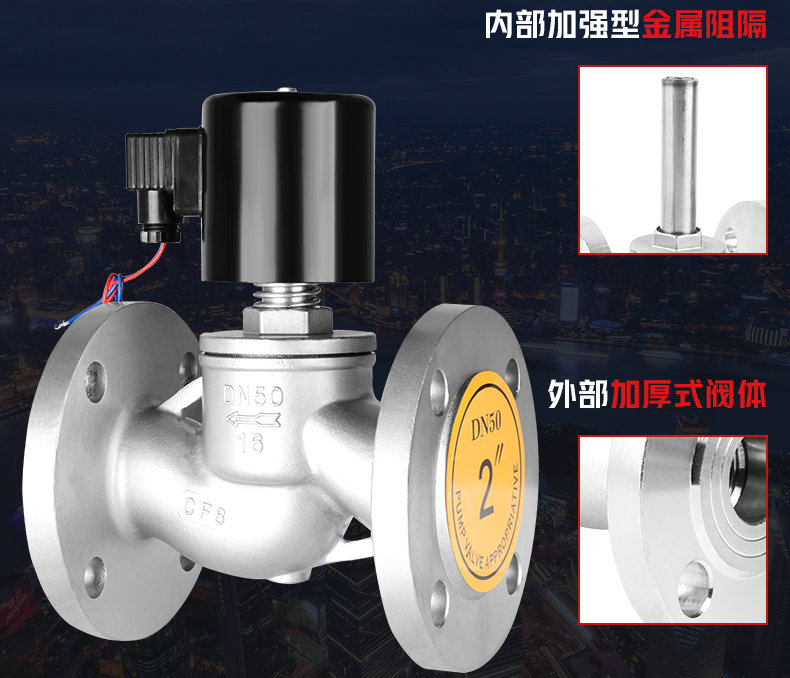

蒸汽法兰电磁阀高清实物图

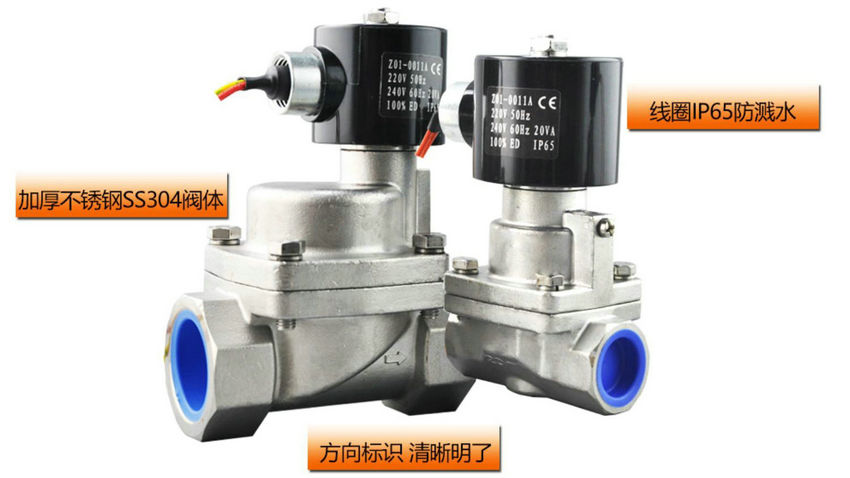

蒸汽电磁阀高清实物图

蒸汽电磁阀,不锈钢蒸汽电磁阀适用于以蒸汽为热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。ZCZP蒸汽电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自制系统。

蒸汽电磁阀技术参数原理结构:

分步直动活塞型、先导活塞型
流体温度:C7组:≤350℃
控制方式:常闭式、常开式
标准电压:AC220V、DC24V (其它可特制)
流体范围①:热水、蒸汽、导热油等高温介质
环境温度:-30--75℃
密封材料:PTFE、紫铜
电气连接:接线盒
防护等级:普通型IP54、防爆型IP56
防爆等级:dⅡBT4 、dⅡCT5

ZCZP蒸汽电磁阀技术参数

工作介质 蒸汽及其他腐蚀性气体
介质温度℃ ≤200
工作压力MPa 1.6
工作压差MPa 0.05~1.6 0.1~1.6
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
额定流量系数KV
泄漏量ml/min 按JB/T7352-94·F规定
公称通径mm 15 20 25 32 40 50 65 80 100 125 150
功    耗VA 30、40 30、40、50

ZQDF蒸汽电磁阀技术参数

型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力MPa 1.6
工作压差MPa DN15~50 0~1.6
DN65~100 0.05~1.6
介质种类 煤气、空气等 饱和蒸汽 过热蒸汽或高温气体 水油液体 热水、油
介质温度℃ ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
泄漏量m1/min 按JB/T7352-94·F规定
功耗 AC≤70VA DC≤60W
防爆标志 dIIBT4
防爆证编号 CE991010
出线口接头 内螺纹M20×1.5
环境温度 -40~+60℃

ZCG高温蒸汽电磁阀技术规格

介质温度℃ ZCG ≤250 ≤450
ZCH ≤400
公称压力(MPa) ZCG 2.5
ZCH 4.0
工作压差(MPa) ZCG 0.1-2.5
ZCH 0.1-4.0
公称通径(MPa) 15 20 25 32 40 50 65 80 100
功耗 130VA 480VA
电源电压 AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV) 3.8 7.4 10.3 18.8 25.7 41 58 85 154
泄漏量(ml/min) 按JB/T7352-94·F规定

蒸汽电磁阀,不锈钢蒸汽电磁阀主要技术参数:

产品规格:

DN1~DN500

阀体材质:

铸钢,黄铜,不锈钢等

适用介质:

蒸汽,热水,气体等流体等

温度范围:

-29~+200+350

介质粘度:

小于50C St(大于时需定制)

防护性能:

防水、防爆(Exd IICT4)、(Exd IICT5)、防腐

接线方式:

接线座式;引线式;插头式

控制方式:

常开、常闭

电源电压:

AC(380、240、220、24)V、DC(110、24)V

连接方式:

内螺纹、法兰

泄 漏 量:

蒸汽电磁阀工作原理:
常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。


蒸汽电磁阀
常开:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
