防爆电磁阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,防爆电磁阀售前、售中、售后专业服务。

  产品名称: 防爆电磁阀   产品型号: ZGV
  驱动方式: 电磁   连接形式: 法兰,螺纹
  结构形式: 先导式   密封结构: 圆弧锥线与平面密封
  压力范围: 1.6MPa-100MPa   公称通径: DN1-DN500
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程



ZGV系列防爆电磁阀,天然气防爆电磁阀,防爆高压电磁阀,气体防爆电磁阀防爆形式是一种有隔爆外壳的电气设备。隔爆外壳能承受已进入外壳内部的可燃性混合物内部爆诈而不损坏,并且通过外壳上的任何接合面或结构孔不会引燃一种或多种气体或蒸气所形成的外部爆诈性环境的电气设备。

防爆电磁阀工作原理常闭:

当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
    当线圈断电时,主阀口关闭,介质截止。
常开:当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止。当线圈断电时,主阀口打开,介质流通。

防爆电磁阀技术参数

操作方法 常闭 通电打开、断电关闭
操作方法 常开 断电打开、通电关闭
介质温度 -200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃
使用介质 水、柴油、二氧化碳、天然气、空气、氮气等常温液体或气体
通径(mm) 1mm-300mm
连接尺寸(G) 1/2 3/4 1“ 1-1/4 1-1/2
压力(Mpa) 0.1MPa~45.0MPa 2~42
功率 AC:15W、DC:18W
电压偏差 允许波动±10%
阀体 锻压不锈钢(304、316、316L)
环境温度 -20~60℃
电气连接 接线盒电缆插座,防护等级IP65
使用电压 AC220V  50Hz/60Hz、DC:24V、12V其余根据要求
特殊选配 防水、防爆、带手功能、带信号反馈
防爆等级:ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气)
安装提示 采用线圈竖直向上,亦可根据需要安装
备注 高压阀门完全打开或关闭,至少需要0.3Mpa压差

防爆电磁阀安装方式

1、安装前仔细阅读产品说明书,检查产品是否符合使用要求,记住安装要点,做好准备工作。
2、校对铭牌所标参数与所选用产品的参数是否一致,电源电压应满足额定电压,电压波动范围:交流+10%~-15%,直流+10%~-10%,平时线圈组件不宜拆开。
3、不锈钢防爆电磁阀接管之前用高压气体对管道进行冲洗,把管道中的金属粉末及密封材料残留物,锈垢等清除。
4、注意介质的洁净度,如果介质内混有尘垢,杂质等妨碍电磁阀的正常工作,管道中应装过滤阀滤网≥30目。
5、不锈钢防爆电磁阀不宜装在管道低凹处,装在容器的排出管道中,注意不可自容器底部引出,而应装在容器底部稍上位置。
6、蒸汽用电磁阀入口侧应装有疏水阀,该处接管应倾斜。
7、不锈钢防爆电磁阀是定向的,不可装反,通常在阀体上用“→”指出介质流动方向,安装时要依照“→”指示的方向安装。
8、接管时注意,密封材料不可使用过量。如螺纹连接时,接管螺纹应保持在有效长度内,并在端部半螺距处用锉刀倒棱,自端部起2牙处开始缠绕密封带,不然过量的密封带或粘结剂将进入电磁阀的内腔,而发生妨碍正常动作的事故。
9、不锈钢防爆电磁阀安装姿势:电磁阀的电磁线圈部件应竖直向上,竖直安装在水平于地面的管道,如果受空间限制或工况要求必须按侧立如楼房下水道似的管路或倒立安装的,请在选型订货时提出,有些产品有特别规定,请按说明书安装。
10、如果介质会起水锤现象,那么应该选用防水锤功能的电磁阀或采取相应的防范措施。


防爆电磁阀工作原理:

防爆电磁阀常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

防爆电磁阀常开:当线圈通电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

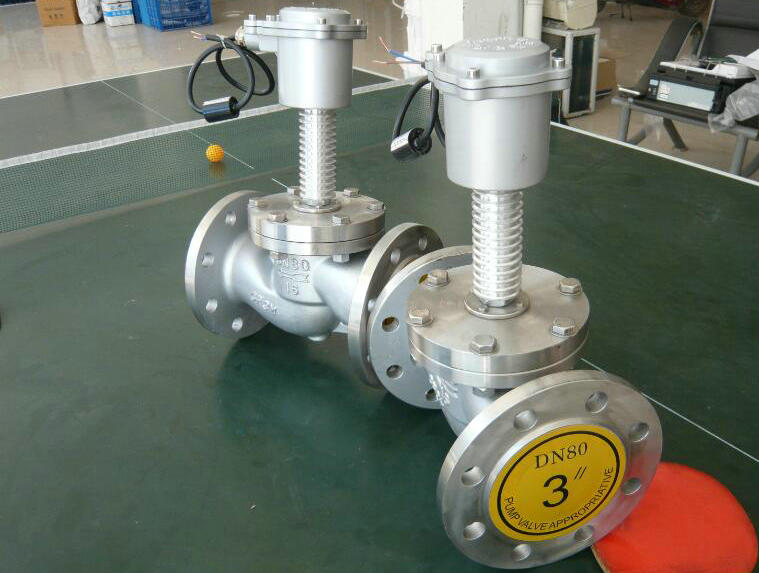

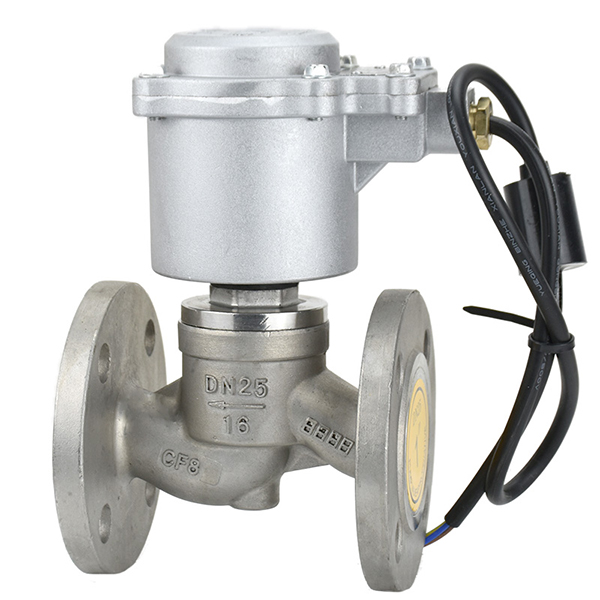

防爆高温电磁阀实物图

购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
