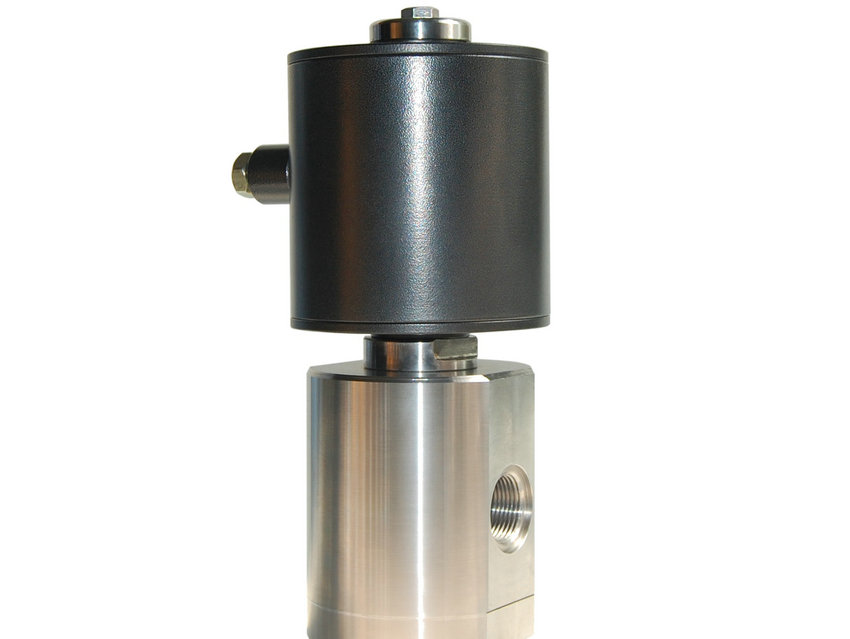

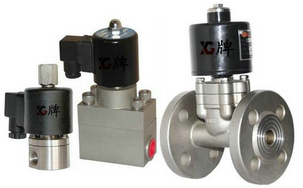

高压电磁阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,高压电磁阀售前、售中、售后专业服务。

  产品名称: 高压电磁阀   产品型号: ZCZG/ZCZH/ZCW
  驱动方式: 电磁   连接形式: 法兰,螺纹 可选
  结构形式: 先导式   密封结构: 圆弧锥线与平面密封
  压力范围: 1.6MPa-100MPa   公称通径: DN1-DN500
  常用材质: 碳钢,不锈钢等   铭牌:

产品说明   相关产品   订货流程


高压电磁阀,不锈钢高压电磁阀概用来控制流体的方向的自动化基础元件,属于执行器;通常用于机械控制和工业阀门上面,对介质方向进行控制,从而达到对阀门开关的控制。高压电磁阀该产品结构合理、动作灵敏,性能可靠,可用于介质为清洁的液体、气体及粘度不大于28cst的水、气、油等管路中。

产品特点耐腐蚀:主要部件阀塞、阀体等采用不锈钢304和316制成,防腐性能好。
耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损增长使用寿命。
耐高压:结构采用先导活塞式,有效控制高压易动作,低压力易打开的原理。

高压电磁阀工作原理

常闭:当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
    当线圈断电时,主阀口关闭,介质截止。
常开:当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止。当线圈断电时,主阀口打开,介质流通。

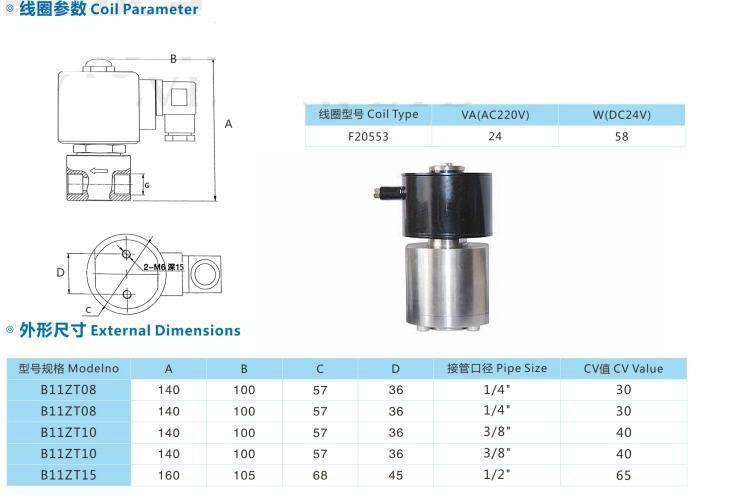

高压电磁阀技术参数

操作方法 常闭 通电打开、断电关闭
操作方法 常开 断电打开、通电关闭
介质温度 -200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃
使用介质 水、柴油、二氧化碳、天然气、空气、氮气等常温液体或气体
通径(mm) 1mm-300mm
连接尺寸(G) 1/2 3/4 1“ 1-1/4 1-1/2
压力(Mpa) 0.1MPa~45.0MPa 2~42
功率 AC:15W、DC:18W
电压偏差 允许波动±10%
阀体 锻压不锈钢(304、316、316L)
环境温度 -20~60℃
电气连接 接线盒电缆插座,防护等级IP65
使用电压 AC220V  50Hz/60Hz、DC:24V、12V其余根据要求
特殊选配 防水、防爆、带手功能、带信号反馈
防爆等级:ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气)
安装提示

先采用线圈竖直向上,亦可根据需要安装

备注 高压阀门完全打开或关闭,至少需要0.3Mpa压差

高压电磁阀温度范围:-29~350~+450℃

适用介质:流通流体介质:气体,液体介质

防护性能:防水、防爆(Exd IICT5)、防腐

控制方式:常开、常闭

电源电压:AC(380、240、220、24)V、DC(110、24)V

连接方式:内螺纹、法兰(其他特殊接口可定做或加转接头)

泄漏量:零
高压电磁阀工作原理:

高压电磁阀常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

高压电磁阀常开:当线圈通电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
