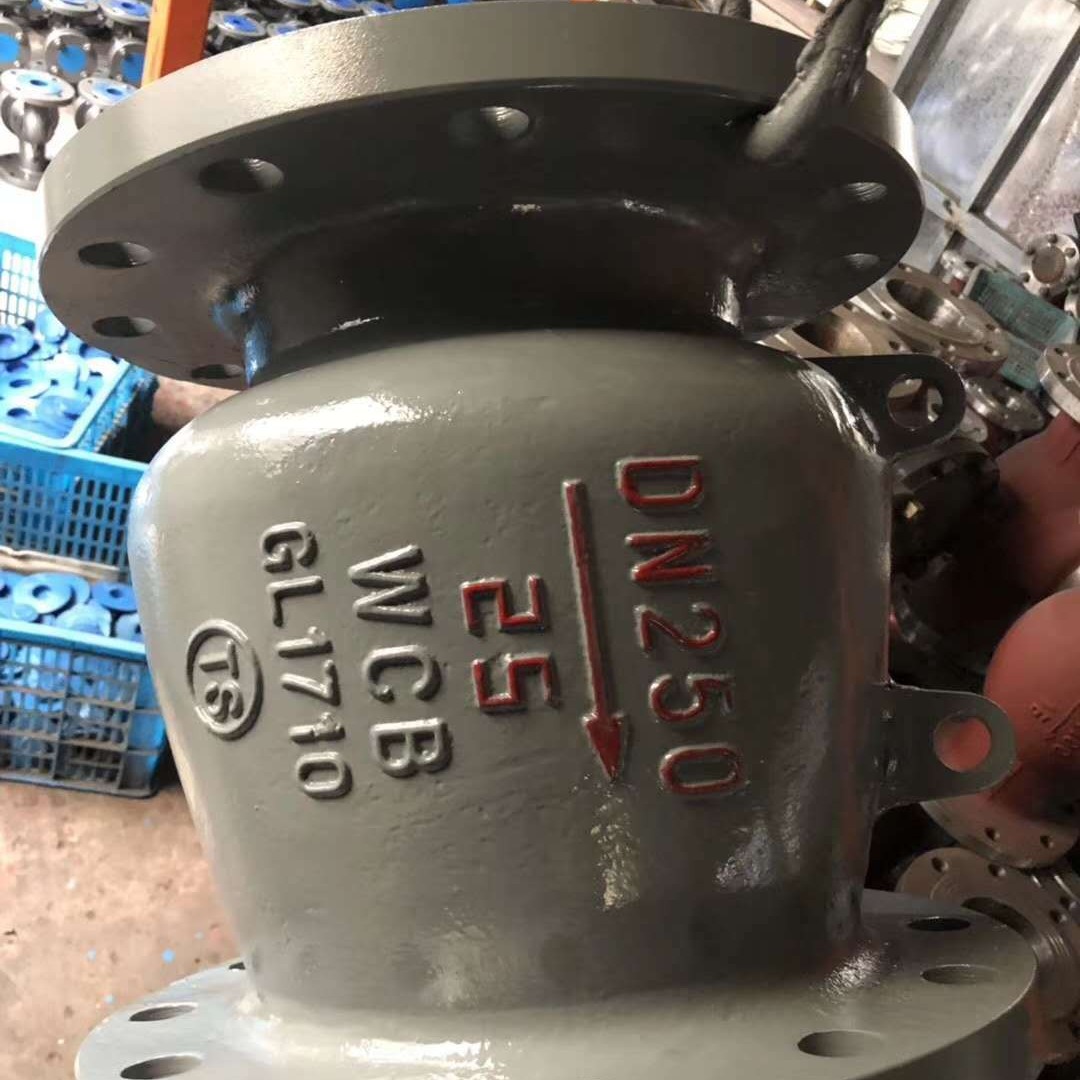

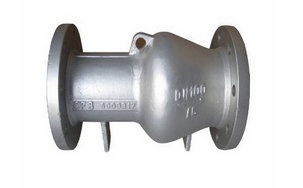

轴流式止回阀,贯流式止回阀产品介绍：

是按照API 6D和ASME B16.34设计的一种性能止回阀，广泛运用在管道系统中防止液体倒流危害，保护机械设备，既具备一般止回阀的功能特性，又减轻水锤危害、降低噪声、减小压降和快速反应等。

产品描述轴流式止回阀具有轴流式对称结构及流线型流道，压力损失非常小，零泄漏的要求，同时还具有启闭无冲击、免维护及安装简单等，适合各类气体、液体介质，并已任意的方式安装。

 轴流式止回阀,贯流式止回阀设计特色

文丘里型通道，降低压降

弹簧保护，无碰撞

低噪声，很小水锤危害

软密封，二次密封

硬密封，防火设计

全系列提供吊耳和支脚

阀门无介质外漏可能

轴流式止回阀,贯流式止回阀特点:

1、产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
2、阀体，阀瓣，尾椎设计成流线型通道，流体性能，限度减少流阻和压力。
3、运用高性能弹簧材料HT/INCONELX-750，耐腐性能，抗氧化机械性能，确保弹簧长期工作情况下，运行状态。
4、静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5、开启与关闭反应迅速，可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6、结构紧凑，方便安装，垂直，水平安装都可。
7、阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。
8、阀门的压力范围比较广。

轴流式止回阀,贯流式止回阀特点

◆启闭无冲击，静音

◆非常低的开启压力及压力损失，低能耗

◆低压和高压都关闭严密，零泄漏

◆一体式阀体，长期可靠运行，免维护

◆结构紧凑，可水平、垂直及任意角度安装，安装简单

◆可根据用户的要求，特殊设计、制造

轴流式止回阀,贯流式止回阀技术参数：

设计标准	API 6D 、ASME B16.34
结构长度	ASME B16.10
连接端	ASME B16.5、ASME B16.25、GB 9113、GB 12224
试验标准	API 598、ISO 5208、JB/T9092、GB/T13927
操作方式	阀瓣靠介质力自动启闭
使用领域	水、蒸汽、石油、天然气等
其他备注1	阀座、阀瓣密封面堆焊硬质合金，阀门的耐冲刷能力，延长阀门使用寿命
其他备注2	流线型流道，介质不绕流，阀门流阻小，节省能源
其他备注3	适用于管道或装置中防止介质倒流
其他备注4	采用浮动的阀瓣结构，能自动补偿因安装和使用中磨损所引起的误差，保证密封面紧密贴合，提高了密封性能。
其他备注5	启闭行程短，并能自动复位无冲击，在较小的流速下，阀门即可全开，关闭时间短

国标轴流式止回阀,贯流式止回阀主要零件材质及参数

产品材料		WCB系列	304系列	304L系列	316系列	316L系列	321系列
主要零件材料	阀体	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	支架	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	弹簧	304	304	316	316	316L	316
	阀瓣	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
适用工况	适用介质	水、油品、蒸汽	硝酸腐蚀性介质		醋酸腐蚀性介质
	适用温度	-29～425℃	-28～300℃
应用规范	设计制造按	GB/T12235
	法兰尺寸按	HG 20592
	检验试验按	JB/T 9092
	公称压力	1.0～1.6MPa

美标 轴流式止回阀,贯流式止回阀主要零件材质及参数

产品材料		WCB系列	304系列	304L系列	316系列	316L系列	321系列
主要零件材料	阀体	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	支架	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
	弹簧	304	304	316	316	316L	316
	阀瓣	WCB	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
适用工况	适用介质	水、油品、蒸汽	硝酸腐蚀性介质		醋酸腐蚀性介质
	适用温度	-29～425℃	-28～300℃
应用规范	设计制造按	API 600
	法兰尺寸按	ANSI B16.5
	检验试验按	API 598
	公称压力	150LB～900LB
