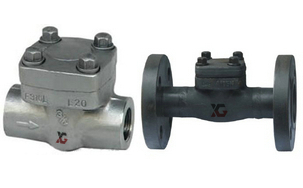

锻钢止回阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,锻钢止回阀售前、售中、售后专业服务。

  产品名称: 锻钢止回阀   产品型号: H41Y,H11Y,H61Y
  驱动方式: 自动   连接形式: 承插焊,法兰
  结构形式: 升降式,旋启式   密封结构: 自密封
  压力范围: 150LB-2500LB   公称通径: DN10-50
  常用材质: A105,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀产品介绍:

设计与制造标准:API602;试验与检验标准:API 598;承插口尺寸:ASME B16.11
锻钢止回阀设计结构和特征
   锻钢止回阀符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

锻钢止回阀主要零件材质

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 垫片 316夹柔性石墨 316夹PTFE
4 阀盖 A105 A182F22 A182F304(L) A193 B8(M)
5 铭牌 SS
6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
7 A182F304 A182F304 A182F304 A182F304
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

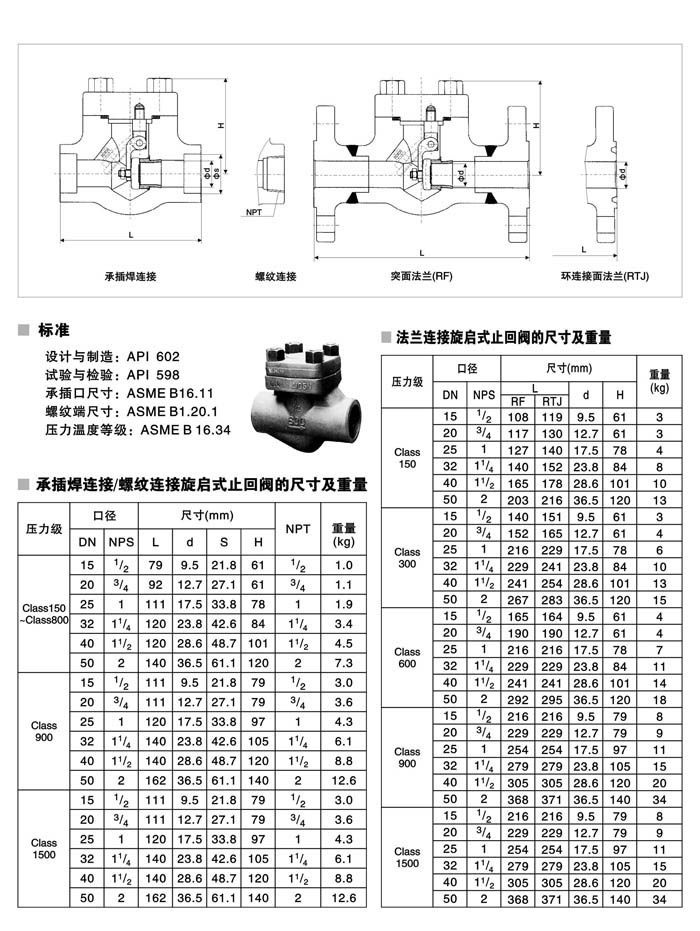

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀尺寸结构图:

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀尺寸结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复。

相关产品:衬氟止回阀 更多相关产品:球形止回阀
