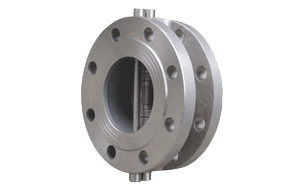

对夹双瓣旋启式止回阀产品介绍：
H46H法兰双瓣旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
公称压力或压力：PN1.0-16.0MPa
公称通径或口径：DN50～1200
连接方式：法兰
适用温度：-20℃～425℃
阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)。选用不同的材质，可分别适用于水、蒸汽、油品等多种介质。
对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀产品标准与规范：
1、设计与制造：API594，API6D,JB/T8937
2、结构长度：API594，API6D,JB/T8937
3、压力-温度：ASME B16.34，GB/T9124
4、试验与检验：API598，JB/T9092
5、配管法兰：JB/T74-90，ASME B16.5，API605，ASME B16.47
对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀产品特点：
1、结构长度短，其结构长度只有法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长
对夹双瓣旋启式止回阀材料及主要参数
配管
法兰
| 公称
压力
| 常 规 产 品 型 号
|
JB/T74～90
GB/T9112
～9124
HG50592
～20614
| 1.0MPa
| H76H-10C
| H76W-10P
| H76W-10P8
| H76W-10P3
| H76W-10R
| H76W-10R8
| H76W-10R3
|
| 1.6MPa
| H76H-16C
| H76W-16P
| H76W-16P
| H76W-16P3
| H76W-16R
| H76W-16R8
| H76W-16R3
|
| 2.5MPa
| H76H-25
| H76W-25P
| H76W-25P8
| H76W-25P3
| H76W-25R
| H76W-25R8
| H76W-25R3
|
| 4.0MPa
| H76H-40
| H76W-40P
| H76W-40P8
| H76W-40P3
| H76W-40R
| H76W-40R8
| H76W-40R3
|
| 6.3MPa
| H76H-63
| H76W-63P
| H76W-63P8
| H76W-63P3
| H76W-63R
| H76W-63R8
| H76W-63R3
|
| 10.0MPa
| H76H-100
| H76W-100P
| H76W-100P8
| H76W-100P3
| H76W-100R
| H76W-100R8
| H76W-100R3
|
| 13.0MPa
| H76H-160
| H76W-160P
| H76W-160P8
| H76W-160P3
| H76W-160R
| H76W-160R8
| H76W-160R3
|
| 20.0MPa
| H76H-200
| H76W-200P
| H76W-200P8
| H76W-200P3
| H76W-200R
| H76W-200R8
| H76W-200R3
|
| 25.0MPa
| H76H-250
| H76W-250P
| H76W-250P8
| H76W-250P3
| H76W-250R
| H76W-250R8
| H76W-250R3
|
主要零
件材料
| 阀体
| WCB
（A105）
| ZG1Cr18
Ni9Ti
| CF8（304）
| CF3（304L）
| ZG1Cr18
Ni12Mo2Ti
| CF8M
（316）
| CF3M
（316L）
|
| 阀擗
| CF8
| CF8
| CF8
| CF3
| CF9M
| CF8M
| CF3M
|
| 目轴
| 2Cr13
| 1Cr18
Ni9Ti
| 0Cr18
Ni9
| 00Cr19
Ni10
| ZG1Cr18
Ni12Mo2Ti
| 0Cr17
Ni12Mo2
| 00Cr17
Ni14Mo2
|
| 弹簧
| 0Cr18Ni9
| 0Cr18Ni9
| 0Cr18Ni9
| 00Cr19Ni10
| 00Cr17
Ni14Mo2
| 00Cr17
Ni14Mo2
| 00Cr17
Ni14Mo2
|
| 适用工况
| 适月
介质
| 水、蒸汽
、油品等
| 硝酸等腐蚀性介质
| 强氧化
性介质
| 醋酸等腐蚀性介质
| 屎素等腐
蚀性介质
|
适用温
度（℃）
| -29～425
| -196～540
| -196～425
| -196～540
| -196～455
|
| 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。
|

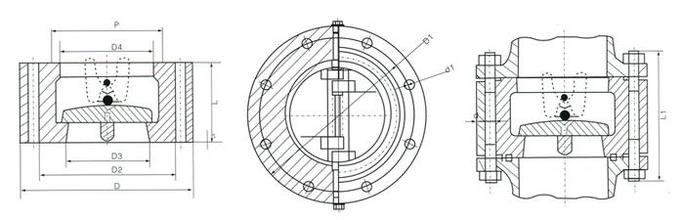

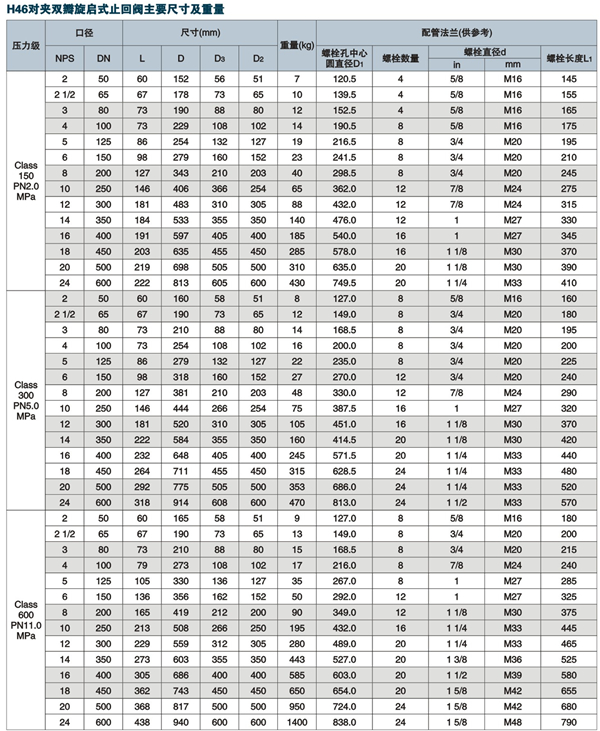

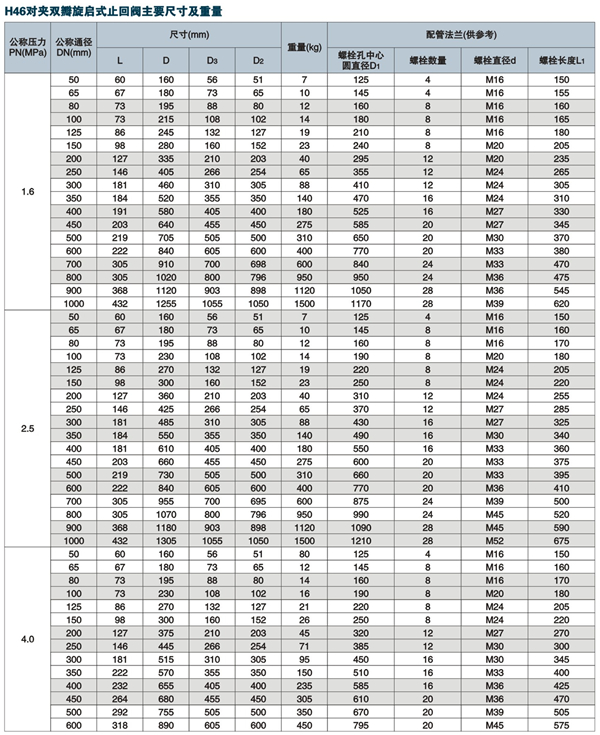

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀尺寸结构图:
