卧式止回阀产品介绍：

H44H卧式止回阀作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。卧式止回阀,H44H卧式止回阀

卧式止回阀,H44H卧式止回阀该产品严格按 GB12236 标准设计制造，销轴与阀瓣连接采用内装式结构，性能可靠，密封可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

卧式止回阀,H44H卧式止回阀执行标准

设计制造标准：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
连接法兰标准：GB/T 9113,API6D,ANSI/ASME B16.5
压力温度等级：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
试验检验标准：GB/T 13927-2008,JB/T9092,,API598,API6D
设计制造:按照ANSI B16.34
结构长度：ANSI B16.10
法兰尺寸：ANSI B16.15
试验～检验 :API 598
 卧式止回阀结构与特点

1、选材，符合相关标准，材料的全面质量。
2、密封副配对合理，阀瓣、阀座密封面采用铁基合金或钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度介质工况。
可按用户要求不同结构形式和连接形式的止回阀，为各种设备配套使用。

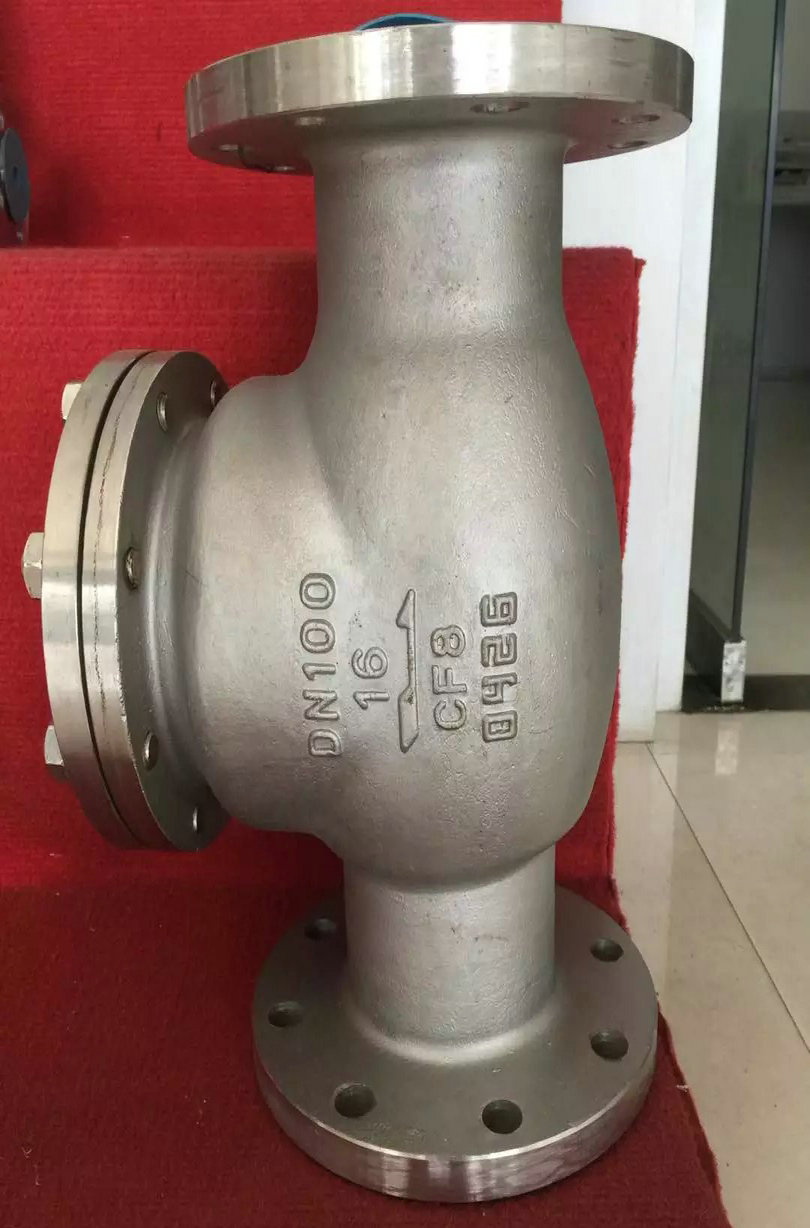

卧式止回阀,H44H卧式止回阀实物图片：

卧式止回阀应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

卧式止回阀,H44H卧式止回阀主要零件材料

阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

卧式止回阀,H44H卧式止回阀尺寸结构图:
