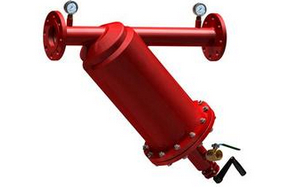

手摇刷式过滤器

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,手摇刷式过滤器售前、售中、售后专业服务。

  产品名称: 手摇刷式过滤器   产品型号: ZGS
  驱动方式: 手动   连接形式: 法兰
  结构形式: 刷式   密封结构: PTFE
  压力范围: 1.6MPa   公称通径: DN40-350
  常用材质: 碳钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

手摇刷式过滤器,ZGS手摇刷式过滤器产品介绍:

由碳钢筒体、强度不锈钢滤网、带手柄的毛刷及排污阀组成。水流经过滤器时,杂质被不锈钢滤网拦截聚集到Y型滤室,而干净水流直接经主管通过。当滤网积聚较多杂质时,只需打开滤室末端排污阀,同时顺时针方向摇转手柄数圈,带动毛刷扫落附着网壁内的杂质随排污水流排出,即可完成清洗排污操作,解决了普通网筒过滤器须拆卸过滤器取出滤网清洗的问题。


手摇刷式过滤器,ZGS手摇刷式过滤器应用领域
◎ 冷却水处理——冷却塔、补充水系统、空调系统、直流系统水过滤,减少热交换器内沉淀物的产生,保持其冷却效果
◎ 原水处理——可以地表河水、湖水、海水、水库水、井水及地下水进行过滤,除去沙子、细菌、藻类、有机物等
◎ 工业循环用水过滤——在对水质有一定要求的设备如:冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交
     换器等或供排水管路上使用,可过滤掉水中杂质,避免管路、喷嘴等堵塞
◎ 灌溉——尤其适用于高流量、杂质含量高的水源,农业灌溉、喷灌、公园、高尔夫球场、草皮浇灌
◎ 造纸工业——白水过滤
◎ 塑料工业——产品回收冷却水过滤


手摇刷式过滤器,ZGS手摇刷式过滤器技术参数
◎ .小工作压力:0.2Mpa
◎ .大工作压力:1.6Mpa(特殊要求可订做)
◎ 工作温度:≤80℃
◎ 过滤度有:3.5mm~0.1mm,也可根据用户要求选材制造

手摇刷式过滤器滤网标准过滤目数

微米 3500 2500 1500 800 500 300 200 130 100
毫米 3.5 2.5 1.5 0.8 0.5 0.3 0.2 0.13 0.1
4 6 10 20 30 50 75 120 155

手摇刷式过滤器产品说明

结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖,刷式装置安装在不锈钢网内部,过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出,刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网,外壳为优质碳钢筒体。

手摇刷式过滤器结构特点

1、手摇刷式过滤器结构合理,能有效过滤并迅速排出污物。
2、操作简单:只需人工转动手柄开启排污阀即可,排污时间仅数秒,工作量小,劳动强度低。
3、质量可靠:转动轴采用机械密封,手柄转动灵活,并且克服传统填料式密封易渗漏的缺点。

手摇刷式过滤器技术特性

孔目数目(英寸) 丝径(mm) 可拦截的粒径(μm) 有效面积(%) 孔目数目(英寸) 丝径(mm) 可拦截的粒径(μm) 有效面积(%)
10 0.508 2032 64 30 0.234 614 53
12 0.457 1660 61 32 0.234 560 50
14 0.376 1438 63 36 0.234 472 46
16 0.315 1279 65 38 0.213 455 46
18 0.315 1096 61 40 0.193 442 49
20 0.315 955 57 50 0.152 356 50
22 0.273 882 59 60 0.122 301 51
24 0.273 785 56 80 0.102 216 47
26 0.234 743 59 100 0.081 173 46
28 0.234 673 56 120 0.081 131 38

手摇刷式过滤器筛网目数与粒径(μm)

目数 微米 目数 微米 目数 微米 目数 微米
2.5 7925 12 1397 60 245 325 47
3 5880 14 1165 65 220 425 33
4 4599 16 991 80 198 500 25
5 3962 20 833 100 165 625 20
6 3327 24 701 110 150 800 15
7 2794 27 589 180 83 1250 10
8 2362 32 495 200 74 2500 5
9 1981 35 417 250 61 3250 2
10 1651 40 350 270 53 12500 1

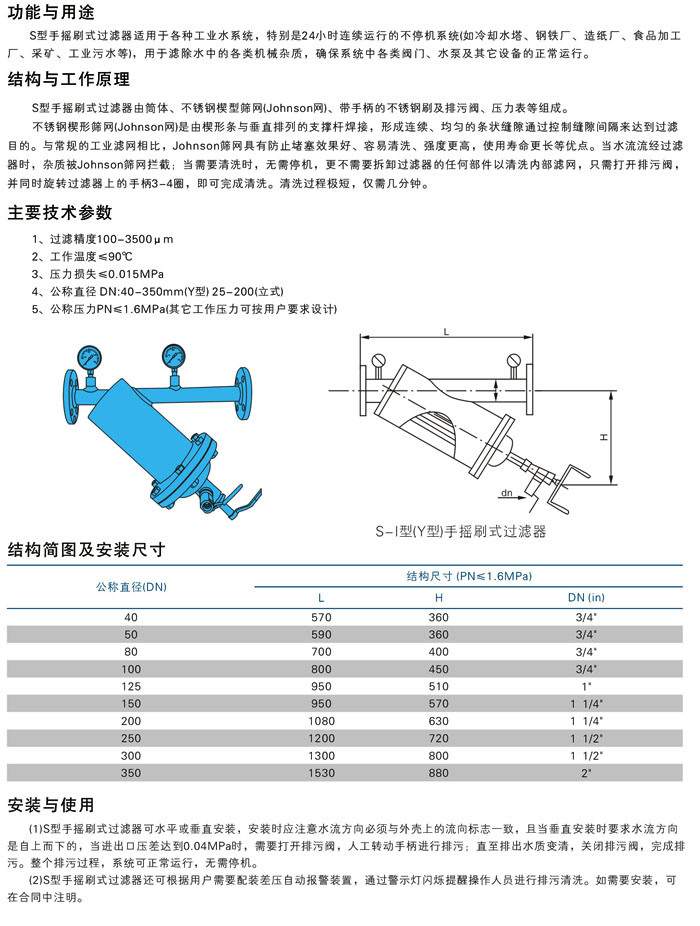

手摇刷式过滤器,ZGS手摇刷式过滤器尺寸结构图:

手摇刷式过滤器,ZGS手摇刷式过滤器尺寸结构图
