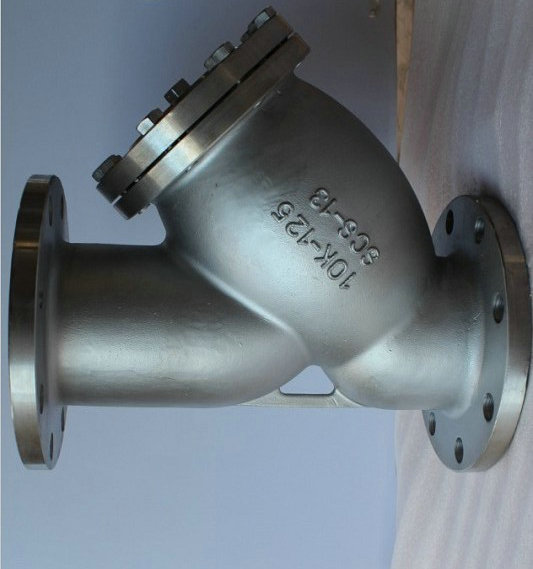

日标Y型过滤器,JIS日标过滤器产品介绍：
是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。，阻力小，排污方便等特点。适用介质可为水，油、气。
日标Y型过滤器,JIS日标过滤器标准
设计标准 JIS B2074 B2081
法兰标准 JIS B2212 B2214
结构标准JIS B2072 B2084
试验标准JIS B2003

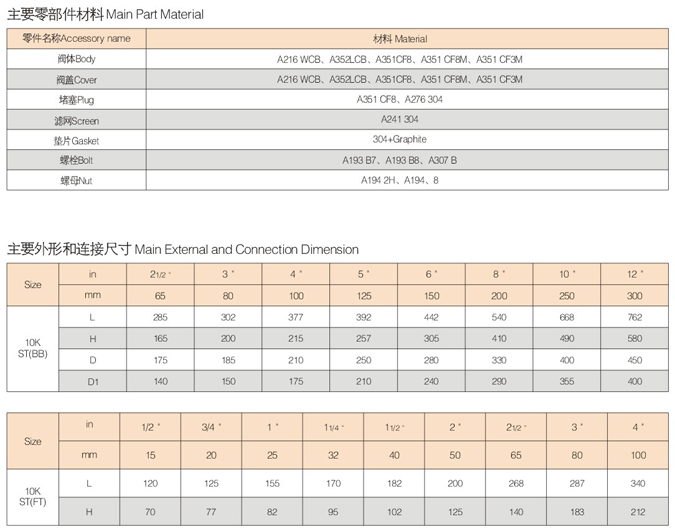

日标Y型过滤器零部件材料
|
1 |
阀体 |
灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢 |
|
2 |
堵头 |
灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢 |
|
3 |
滤网 |
不锈钢 |
|
4 |
螺栓 |
A193 B7、A193 B8、A307 B |
|
5 |
螺母 |
A194 2H、A194 B |
|
6 |
垫片 |
304+石墨 |
日标Y型过滤器压力试验
|
试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
|
介质 |
水 |
气 |
|
单位 |
MPa |
MPa |
MPa |
MPa |
|
公称压力 |
10K |
2.4 |
1.5 |
1.5 |
0.5-0.7 |
|
20K |
5.8 |
4.0 |
4.0 |
日标Y型过滤器主要外形尺寸
|
DN |
In |
L |
H |
D |
D1 |
|
DN15 |
1/2 |
120 |
70 |
- |
- |
|
DN20 |
3/4 |
125 |
77 |
- |
- |
|
DN25 |
1 |
155 |
82 |
- |
- |
|
DN32 |
1 1/4 |
170 |
95 |
- |
- |
|
DN40 |
1 1/2 |
182 |
102 |
- |
- |
|
DN50 |
2 |
268 |
140 |
- |
- |
|
DN65 |
2 1/2 |
285 |
165 |
175 |
140 |
|
DN80 |
3 |
302 |
200 |
185 |
150 |
|
DN100 |
4 |
377 |
215 |
210 |
175 |
|
DN125 |
5 |
392 |
257 |
250 |
210 |
|
DN150 |
6 |
442 |
305 |
280 |
240 |
|
DN200 |
8 |
540 |
410 |
330 |
290 |
|
DN250 |
10 |
668 |
490 |
400 |
365 |
|
DN300 |
12 |
762 |
580 |
450 |
400 |

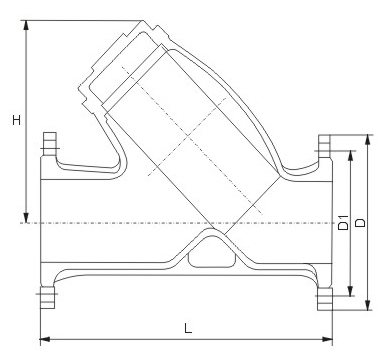

日标Y型过滤器,JIS日标过滤器尺寸结构图:
