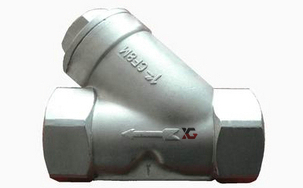

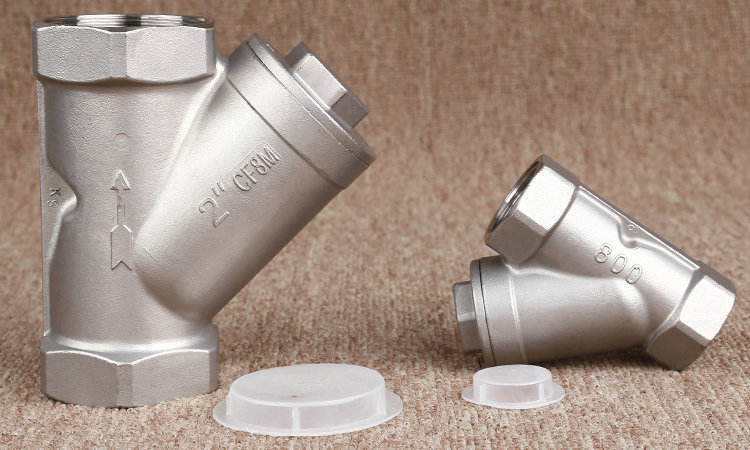

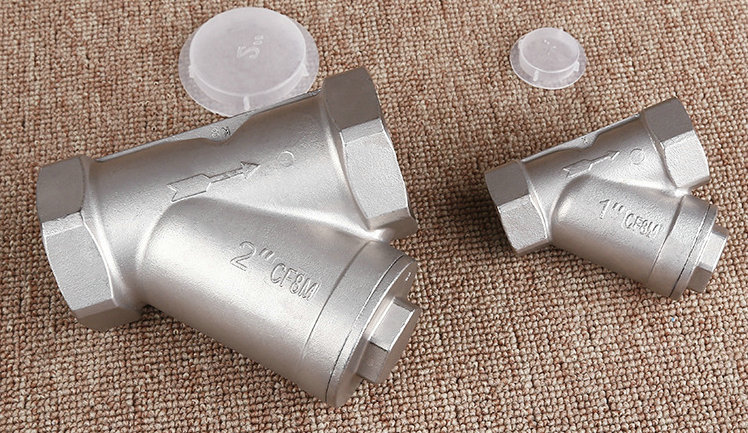

内螺纹过滤器,不锈钢内螺纹过滤器产品介绍：

安装于进水管路中各配套阀门的前端，当管道中的介质进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

内螺纹过滤器参数:
纹标准：PT/NPT/PS/DIN259/ DIN2999
公称压力：PN16
适用温度： -50℃ —230℃
规格型号：1/4“-3“
材    质：CF8、CF8M、CF3M、1.4308、1.4408等
适用工况：主要应用于石油、化工、食品、医药、铁路、水处理、钢铁、冶金等行业。

 内螺纹过滤器作用：
     主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制
适用介质：
     水、油、气
内螺纹过滤器应用范围：
     化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
安装说明：
    1.）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
     2.）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
     3.）本类阀应安装在管道的水平方向或垂直方向。
     4.）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

 内螺纹过滤器结构特点

1、采用不锈钢双层网结构，坚固耐用，
2、流阻小、排污方便、纳污多等特点，
3、使用维护方便。可根据用户需要设置过滤网的目数。

内螺纹过滤器滤网目数

目数	孔径mm	粒度μm	目数	孔径mm	粒度μm	目数	孔径mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

内螺纹过滤器主要外形尺寸

DN	L	H	CV
15	78	50	3.5
20	93	60	6.5
25	108	70	10
32	128	82	19
40	143	92	26
50	173	118	45

内螺纹过滤器使用说明

本过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。

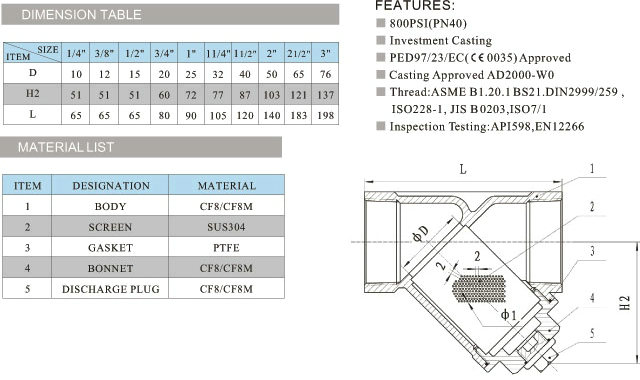

内螺纹过滤器,不锈钢内螺纹过滤器尺寸结构图；
