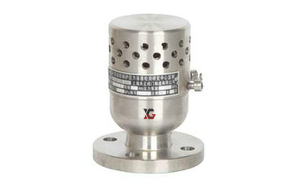

真空负压安全阀

更新时间:2024/11/20

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,真空负压安全阀售前、售中、售后专业服务。

  产品名称: 真空负压安全阀   产品型号: YFA72W
  驱动方式: 自动   连接形式: 法兰
  结构形式: 弹簧   密封结构: 硬密封
  压力范围: 1.6MPa   公称通径: DN15-250
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

真空负压安全阀,YFA72W真空负压安全阀产品介绍:

适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

真空负压安全阀性能规范

工作温度 Working temperature ≤200℃
适用介质 Suitable medium TFA72W-10P适用于硝酸类介质 Nitric acid etc.medium
TFA72W-10R适用于醋酸类介质 Acetic acid etc.medium

真空负压安全阀零件材料

NO. 零件名称 Name of part TFA72W-P 材料 Materials TFA72W-R 材料 Materials
1 阀体 Body ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 Nozzle 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节阀 Adjusting ring 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀盖 Bonnet ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀杆 Stem 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧 Spring 50CrVA 50CrVA 包覆氟塑料 Coated Teflon

真空负压安全阀主要外形尺寸

公称通径DN(mm)
Nominal diameter
尺寸Dimension(mm)
D D1 D2 Z-Фd b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440

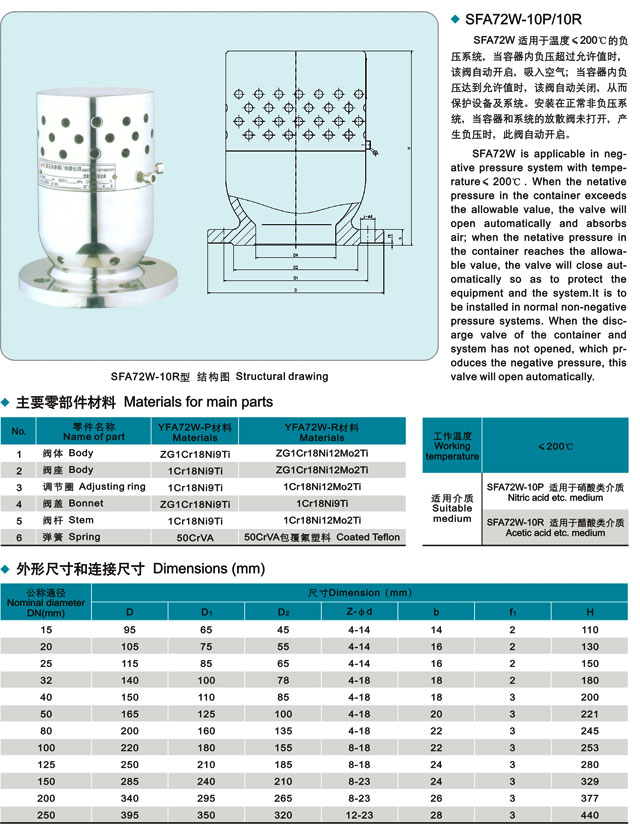

真空负压安全阀,YFA72W真空负压安全阀参数尺寸结构图:

真空负压安全阀,YFA72W真空负压安全阀参数尺寸结构图
