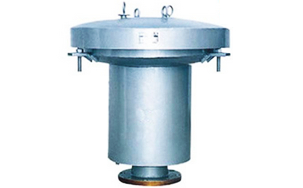

液压安全阀

更新时间:2024/11/20

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,液压安全阀售前、售中、售后专业服务。

  产品名称: 液压安全阀   产品型号: GYA
  驱动方式: 自动   连接形式: 法兰
  结构形式: 活瓣式   密封结构: 自密封
  压力范围: 1.6MPa-4.01.6MPa   公称通径: DN80-250
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

液压安全阀,GYA液压安全阀产品介绍:

是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季,其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐遭到破坏。
GYA型液压安全阀性能
液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵起安全作用。
控制压力:+220毫米水柱、-65毫米水柱。

GYA液压安全阀主要外形尺寸

型号 规格 安装尺寸(毫米) 重量
d D D1 D2 n-d1 L H
GYA-80 80 85 185 150 ?125 4-18 376 424 38
GYA-100 100 105 205 170 ?145 4-18 500 605 42
GYA-150 150 148 260 225 ?200 818 650 705 66
GYA-200 200 210 315 280 ?255 8-?18 900 755 97
GYA-250 250 264 370 335 ?310 12-18 1050 885 140

 液压安全阀,GYA液压安全阀产品用途

1、液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力:+56毫米水柱至-50毫米水柱。

液压安全阀,GYA液压安全阀参数尺寸结构图:

液压安全阀,GYA液压安全阀参数尺寸结构图

液压安全阀安装说明

(l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
(2)安全阀应垂直安装在锅商、集箱的高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。

注意事项

一、各种安全阀都应垂直安装。
二、安全阀出口处应无阻力,避免产生受压现象。
三、安全阀在安装前应专门测试,并检查其官密封性。
四、对使用中的安全阀应作定期检查。

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
