弹簧微启式安全阀

更新时间:2024/11/20

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,弹簧微启式安全阀售前、售中、售后专业服务。

  产品名称: 弹簧微启式安全阀   产品型号: A47,A21,A41,A27,A61 H/Y
  驱动方式: 自动,手动   连接形式: 法兰,螺纹,焊接
  结构形式: 弹簧式   密封结构: 硬密封
  压力范围: 1.6MPa-16.0MPa   公称通径: DN10-400
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

弹簧安全阀,微启式安全阀产品介绍:

当阀门未打开前,外附加力克服阀芯静态刚性力,当达到开启点以后,外附加力改为克服弹簧的弹性力,两者随时间变化的斜率不同,从而出现第一个拐点C,同样情况,在阀门关闭时也会出现另一个拐点D。这两个拐点分别对应阀门的开启和回座,正是冷态时测试阀门开启、回座压力的技术依据。

弹簧安全阀,微启式安全阀 功能特点

它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的保护装置。

A47,A21,A41,A27,A61  H/Y弹簧微启式安全阀主要零部件材料

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 阀瓣 2Cr13
5 导向套 2Cr13
6 阀盖 ZG230-450
7 弹簧 50CrVA
8 阀杆 2Cr13
9 扳手 ZG200-400
10 调整螺杆 45
11 保护罩 ZG200-400
  密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

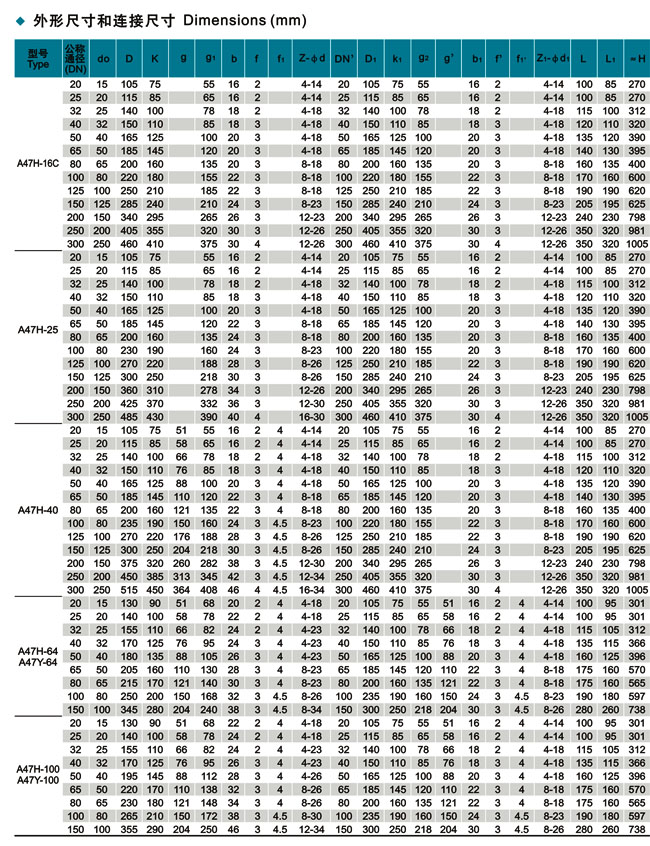

弹簧安全阀,微启式安全阀主要外形尺寸

型号 通径 do D K g g1 b f f1 Z-ød DN' D1 K1 g2 g' b1 f' f1' Z1-ød1 L L1 ≈H
A47H-16C
A47H-16P
A47H-16R
A47Y-16C
A47Y-16P
A47Y-16R

20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 600
125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 620
150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 625
200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 798
250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 981
300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 1005
A47H-25C
A47H-25P
A47H-25R
A47Y-25C
A47Y-25P
A47Y-25R
20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 600
125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 620
150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 625
200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 798
250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 981
300 250 485 430   390 40 4   16-30 300 460 410 375   30 4   12-26 350 320 1005
A47H-40C
A47H-40P
A47H-40R
A47Y-40C
A47Y-40P
A47Y-40R
20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 270
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 270
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 312
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 320
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 390
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 395
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 400
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 600
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 620
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 625
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 798
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 981
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 1005
A47H-64C
A47H-64P
A47H-64R
A47Y-64C
A47Y-64P
A47Y-64R
20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738
A47H-100C
A47H-100P
A47H-100R
A47Y-100C
A47Y-100P
A47Y-100R
20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738



A41H、A41Y弹簧微启式安全阀介绍

区别于一般的全启式安全阀,其泄压后可自动关闭,无需人手动复位,A41H弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R不锈钢安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰标准按JB/T……94/系列1。
Scope of application(JIANFA  VALVE)
A41H type are used for the equipment and pipeline of the petroleum gas air water etc medium what are working temperature are less than ≤300℃ A41Y-P/R type are used for the equipment and pipeline of the quality with corrode medium what the wirking temperatrue are less than 200℃ Take for extra pressure devices Flange connecting dimentsions of comply with Standard series first of JB/T...94

A41H、A41Y弹簧微启式安全阀主要零部件材料

NO 零件名称 A41H-C/A41Y-C材料 A41Y-P/A41Y-P材料 A41Y-R/A41Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节圈 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀盖 ZG230-450 ZG230-450 ZG230-450
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 阀杆 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 调整螺杆 45 2Cr13 2Cr13
10 保护罩 ZG200-400 ZG200-400 ZG200-400
 11 密封面材料 堆焊D507 堆焊Co基硬质合金

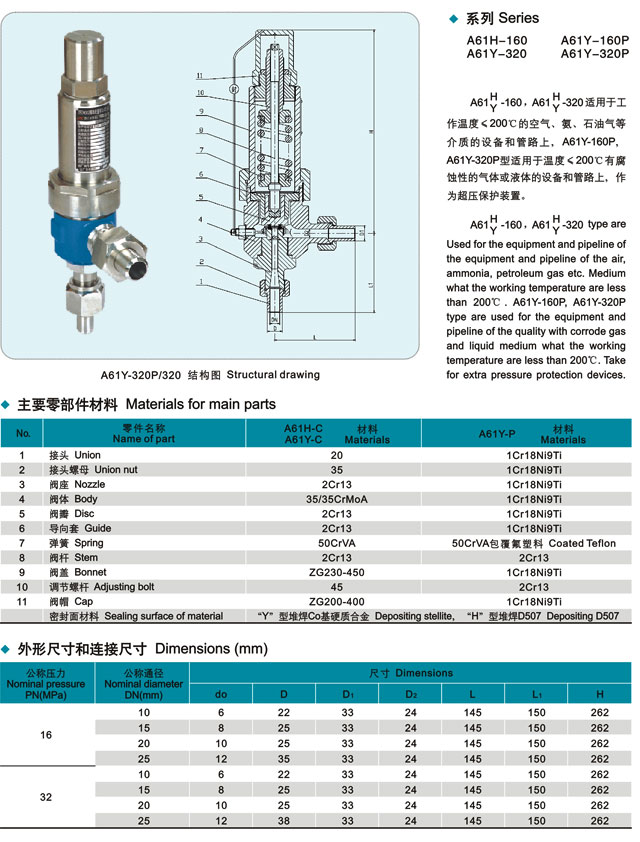

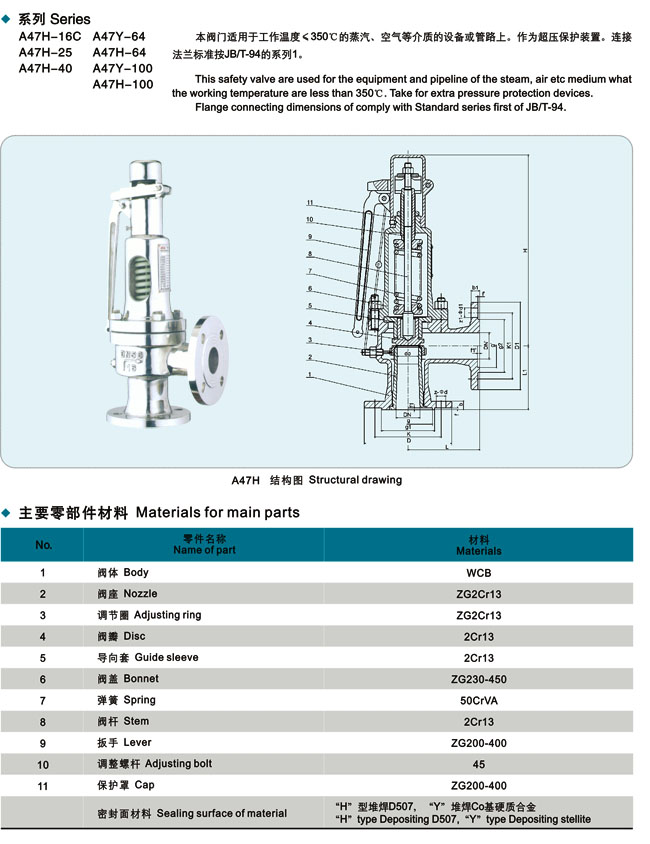

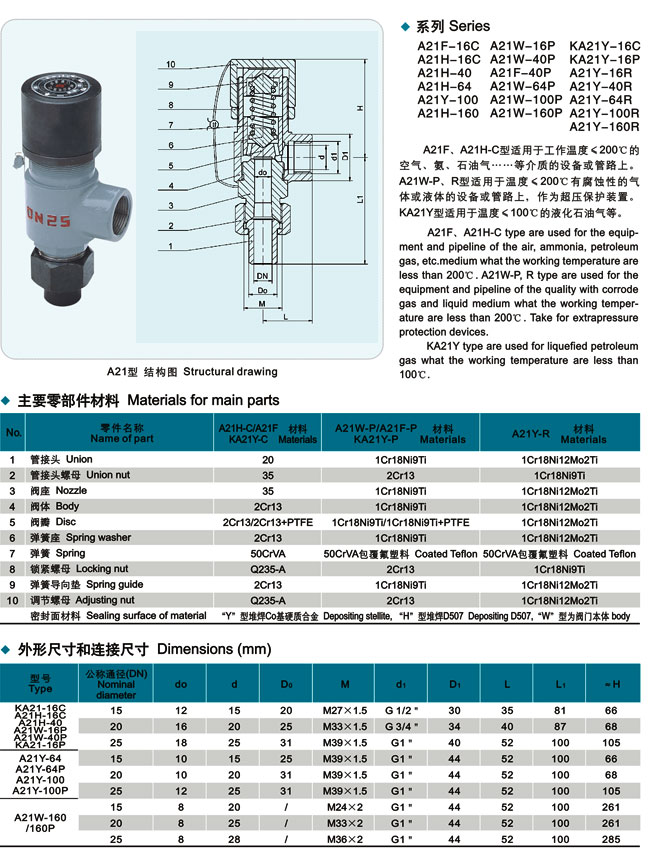

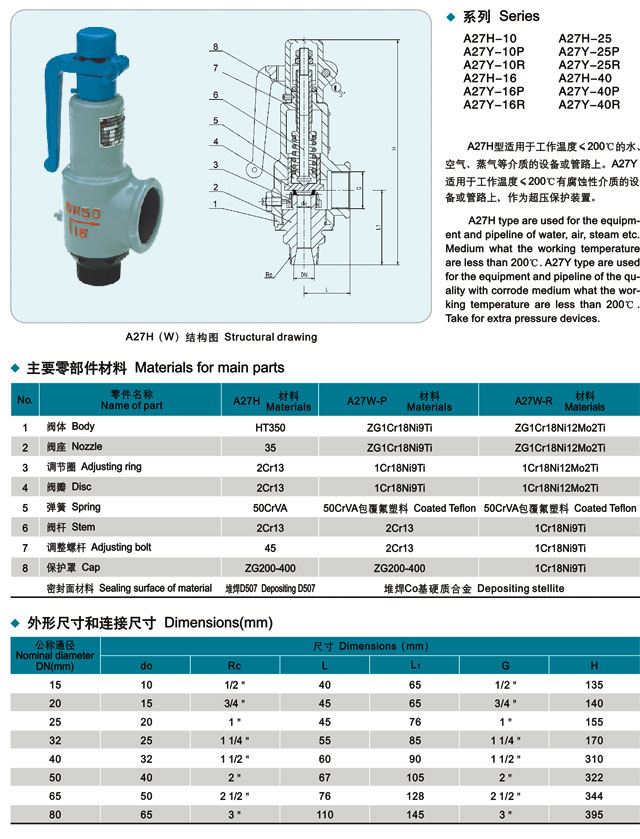

弹簧微启式安全阀,弹簧安全阀,微启式安全阀参数尺寸结构图:

弹簧微启式安全阀,弹簧安全阀,微启式安全阀参数尺寸结构图:



弹簧微启式安全阀,弹簧安全阀,微启式安全阀参数尺寸结构图



弹簧微启式安全阀,弹簧安全阀,微启式安全阀参数尺寸结构图:





弹簧微启式安全阀,弹簧安全阀,微启式安全阀参数尺寸结构图:
