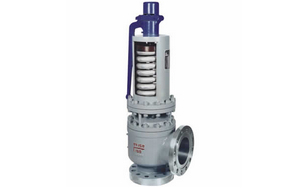

蒸汽安全阀

更新时间:2024/11/20

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,蒸汽安全阀售前、售中、售后专业服务。

  产品名称: 蒸汽安全阀   产品型号: A48Y,A44Y
  驱动方式: 自动   连接形式: 法兰
  结构形式: 弹簧式   密封结构: 硬密封
  压力范围: 1.6MPa-16MPa   公称通径: DN20-400
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

蒸汽安全阀,A44Y、A48Y蒸汽安全阀产品介绍:

广泛用于锅炉、蒸汽加热器、压力容器等适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。

蒸汽安全阀,A44Y、A48Y蒸汽安全阀功能特点

它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的保护装置。

蒸汽安全阀,A44Y、A48Y蒸汽安全阀主要零件

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 阀瓣 2Cr13
5 导向套 2Cr13
6 阀盖 ZG230-450
7 弹簧 50CrVA
8 阀杆 2Cr13
9 扳手 ZG200-400
10 调整螺杆 45
11 保护罩 ZG200-400
 12 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

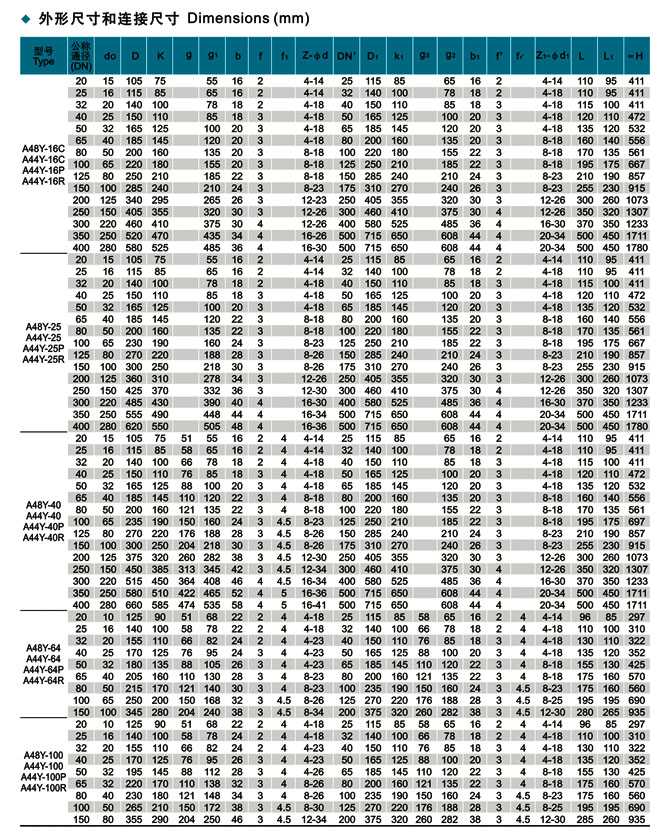

蒸汽安全阀,A44Y、A48Y蒸汽安全阀主要外形尺寸1.6MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-16C
A44Y-16C
A44Y-16P
A44Y-16R
20 15 105 75   55 16 2   4-14 2 110 95 411
25 16 115 85   65 16 2   4-14 2 110 95 411
32 20 140 100   78 18 2   4-18 3 115 100 411
40 25 150 110   85 18 3   4-18 3 120 110 472
50 32 165 125   100 20 3   4-18 3 135 120 532
65 40 185 145   120 20 3   4-18 3 160 140 556
80 50 200 160   135 20 3   8-18 3 170 135 561
100 65 220 180   155 20 3   8-18 3 195 175 667
125 80 250 210   185 22 3   8-18 3 210 190 857
150 100 285 240   210 24 3   8-23 3 255 230 915
200 125 340 295   265 26 3   12-23 3 300 260 1073
250 150 405 355   320 30 3   12-26 4 350 320 1307
300 220 460 410   375 30 4   12-26 4 370 350 1233
350 250 520 470   435 34 4   16-26 4 500 450 1711
400 280 580 525   485 36 4   16-30 4 500 450 1780

蒸汽安全阀,A44Y、A48Y蒸汽安全阀主要外形尺寸2.5MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-25
A44Y-25C
A44Y-25P
A44Y-25R
20 15 105 75   55 16 2   4-14 2 110 95 411
25 16 115 85   65 16 2   4-14 2 110 95 411
32 20 140 100   78 18 2   4-18 3 115 100 411
40 25 150 110   85 18 3   4-18 3 120 110 472
50 32 165 125   100 20 3   4-18 3 135 120 532
65 40 185 145   120 22 3   8-18 3 160 140 556
80 50 200 160   135 22 3   8-18 3 170 135 561
100 65 230 190   160 24 3   8-23 3 195 175 667
125 80 270 220   188 28 3   8-26 3 210 190 857
150 100 300 250   218 30 3   8-26 3 255 230 915
200 125 360 310   278 34 3   12-26 3 300 260 1073
250 150 425 370   332 36 3   12-30 4 350 320 1307
300 220 485 430   390 40 4   16-30 4 370 350 1233
350 250 555 490   448 44 4   16-34 4 500 450 1711
400 280 620 550   505 48 4   16-36 4 500 450 1780

蒸汽安全阀,A44Y、A48Y蒸汽安全阀主要外形尺寸4.0MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-40
A44Y-40C
A44Y-40P
A44Y-40R
20 15 105 75 51 55 16 2 4 4-14 2 110 95 411
25 16 115 85 58 65 16 2 4 4-14 2 110 95 411
32 20 140 100 66 78 18 2 4 4-18 3 115 100 411
40 25 150 110 76 85 18 3 4 4-18 3 120 110 472
50 32 165 125 88 100 20 3 4 4-18 3 135 120 532
65 40 185 145 110 120 22 3 4 8-18 3 160 140 556
80 50 200 160 121 135 22 3 4 8-18 3 170 135 561
100 65 235 190 150 160 24 3 4.5 8-23 3 195 175 697
125 80 270 220 176 188 28 3 4.5 8-26 3 210 190 857
150 100 300 250 204 218 30 3 4.5 8-26 3 255 230 915
200 125 375 320 260 282 38 3 4.5 12-30 3 300 260 1073
250 150 450 385 313 345 42 3 4.5 12-34 4 350 320 1307
300 220 515 450 364 408 46 4 4.5 16-34 4 370 350 1233
350 250 580 510 422 465 52 4 5 16-36 4 500 450 1711
400 280 660 585 474 535 58 4 5 16-41 4 500 450 1711

蒸汽安全阀,A44Y、A48Y蒸汽安全阀主要外形尺寸6.4MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-64
A44Y-64
A44Y-64P
A44Y-64R
20 10 125 90 51 68 22 2 4 4-18 2 96 85 297
25 16 140 100 58 78 22 2 4 4-18 2 110 100 310
32 20 155 110 66 82 24 2 4 4-23 3 130 110 322
40 25 170 125 76 95 24 3 4 4-23 3 135 120 352
50 32 180 135 88 105 26 3 4 4-23 3 155 135 425
65 40 205 160 110 130 28 3 4 8-23 3 175 160 570
80 50 215 170 121 140 30 3 4 8-23 3 175 160 560
100 65 250 200 150 168 32 3 4.5 8-26 3 195 195 690
150 100 345 280 204 240 38 3 4.5 8-34 3 280 265 935

蒸汽安全阀,A44Y、A48Y蒸汽安全阀主要外形尺寸10.0MPa

型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
A48Y-100
A44Y-100C
A44Y-100P
A44Y-100R
20 10 125 90 51 68 22 2 4 4-18 3 96 85 297
25 16 140 100 58 78 24 2 4 4-18 2 110 100 310
32 20 155 110 66 82 24 2 4 4-23 2 130 110 322
40 25 170 125 76 95 26 3 4 4-23 3 135 120 352
50 32 195 145 88 112 28 3 4 4-26 3 155 135 425
65 32 220 170 110 138 32 3 4 8-26 3 175 160 570
80 40 230 180 121 148 34 3 4 8-26 3 175 160 560
100 50 265 210 150 172 38 3 4.5 8-30 3 195 195 690
150 80 355 290 204 250 46 3 4.5 12-34 3 280 265 935

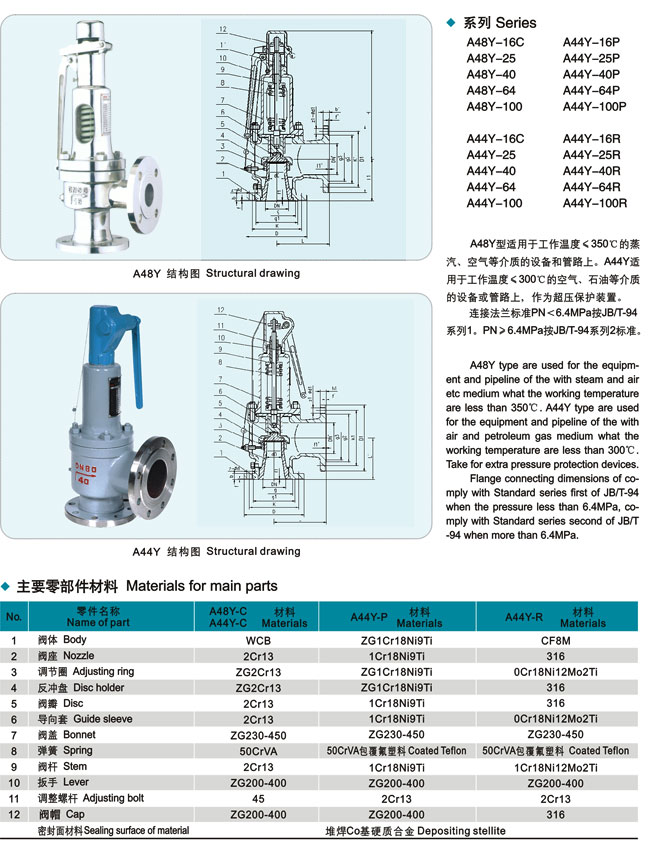

蒸汽安全阀,A48Y安全阀参数尺寸结构图:

蒸汽安全阀,A48Y安全阀参数尺寸结构图



蒸汽安全阀,A48Y安全阀参数尺寸结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
