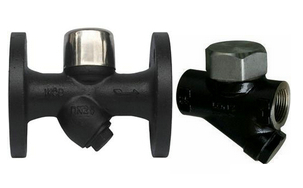

圆盘式蒸汽疏水阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,圆盘式蒸汽疏水阀售前、售中、售后专业服务。

  产品名称: 圆盘式蒸汽疏水阀   产品型号: CS19H,CS49H
  驱动方式: 自动   连接形式: 螺纹,法兰,焊接
  结构形式: 热动力,Y型,北京式,圆盘式   密封结构: 水封
  压力范围: 1.6MPa-16MPa   公称通径: DN15-100
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

圆盘式蒸汽疏水阀,Y型蒸汽疏水阀,北京式蒸汽疏水阀是根据伯努力热动力原理

利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
热动力圆盘式疏水阀适用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。

圆盘式蒸汽疏水阀_(Y型,北京式)蒸汽疏水阀主要零部件

序号 名称 材料
1 阀体 WCB、A105、SS304
2 密封垫片 H62
3 阀盖 Q235、WCB、SS304
4 阀冒 Q235、WCB、SS304
5 标牌 SS304
6 螺钉 SS304
7 阀片 SS304
8 滤网 SS304
9 尾螺 2Cr13
10 密封垫片 H62

圆盘式蒸汽疏水阀主要外形尺寸

型号 口径DN L H h W
CS49H-16C
CS49H-25C
CS49H-40C
15 150 95 36 59
20 150 100 40 59
25 160 108 42 59
32 200 115 50 73
40 230 115 50 73
50 230 127 52 73
65 250 173 80 73
80 280 203 100 97
100 310 218 110 97
125 310 218 110 97
150 350 254 110 107

圆盘式蒸汽疏水阀主要外形尺寸

型号 口径DN L H h W
CS49H-64C 15 210 110 25 108
20 210 110 25 108
25 210 110 25 108
32 270 145 34 124
40 270 145 34 124
50 270 145 34 124

圆盘式蒸汽疏水阀主要外形尺寸

型号 口径DN L H h W
CS19H-16C
CS19H-25C
CS19H-40C
CS19H-64C
15 75 95 36 59
20 85 100 40 59
25 95 108 42 59
32 115 115 50 73
40 115 115 50 73
50 170 127 87 73

圆盘式蒸汽疏水阀主要外形尺寸

型号 口径DN L H h W
CS69H-16C
CS69H-25C
CS69H-40C
CS69H-64C
15 130 110 25 108
20 130 110 25 108
25 130 110 25 108
32 140 145 34 124
40 140 145 34 124
50 140 145 34 124

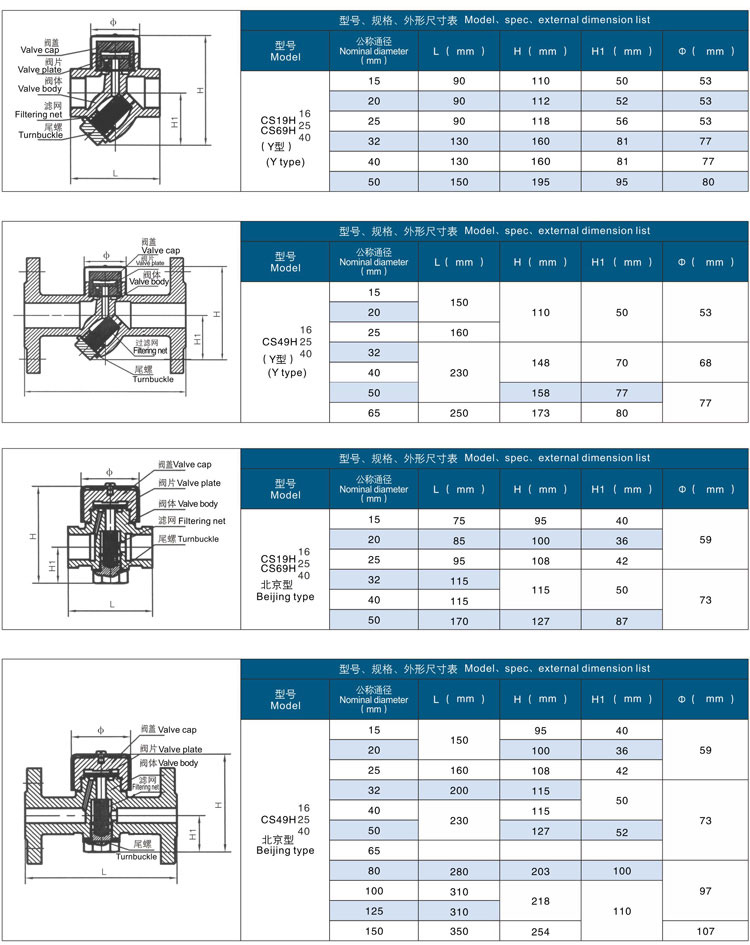

圆盘式蒸汽疏水阀_(热动力,Y型,北京式)蒸汽疏水阀尺寸结构图

圆盘式蒸汽疏水阀_(热动力,Y型,北京式)蒸汽疏水阀尺寸结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:气动Y型疏水阀 更多相关产品:高温高压圆盘式疏水阀
