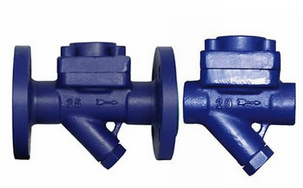

膜盒式疏水阀产品介绍：

CS16H,CS46H膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上.常用的节能型疏水阀。膜盒式疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
膜盒式蒸汽疏水阀特点：

自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；背压率 ≤80% ，膜盒坚固，使用寿命长。 膜盒式疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围广。

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀工作原理
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀主要零部件

序号	名称	材料
1	螺柱	35CrMoA
2	螺母	45
3	标牌	304
4	阀盖	WCB
5	双金属片膜盒	304
6	双金属片膜盒密封座	304
7	石墨垫片	石墨
8	垫片	H62
9	滤网	304
10	阀体	WCB
11	垫片	H62
12	螺堵	Q235

膜盒式疏水阀主要外形尺寸

型号	口径DN	L	H	h	W
CS46H-16C CS46H-25C CS46H-40C	15	150	62	58	72
	20	150	62	58	72
	25	160	62	58	72
	32	230	87	65	95
	40	230	87	65	95
	50	230	87	65	95

膜盒式疏水阀主要外形尺寸

型号	口径DN	L	H	h	W
CS16H-16C CS16H-25C CS16H-40C	15	100	62	58	72
	20	100	62	58	72
	25	120	62	58	72
	32	150	87	68	95
	40	160	87	68	95
	50	160	87	68	95

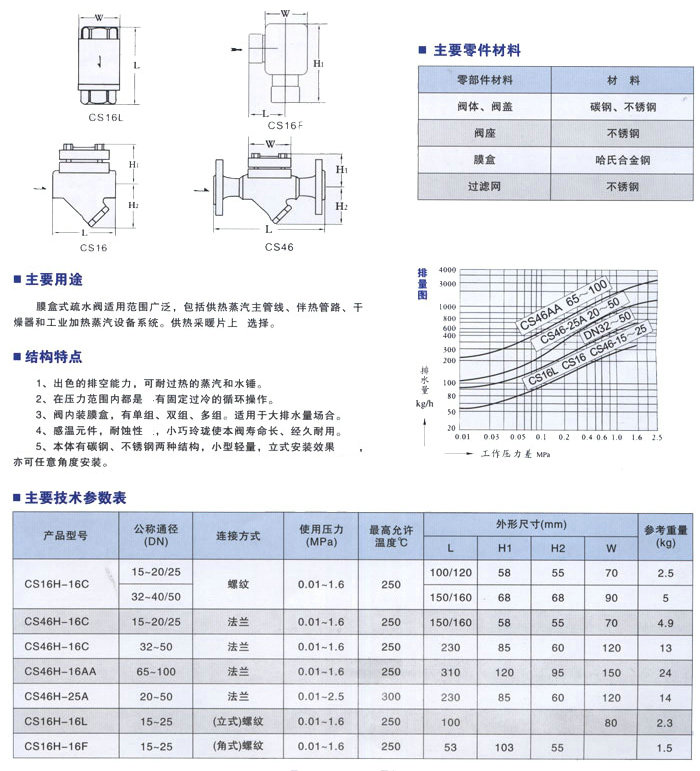

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀尺寸结构图：
