可调恒温式疏水阀阀产品特点
STC系列可调恒温式疏水阀属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物.利用其对温度的热胀冷缔殛状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。
可调恒温式疏水阀结构原理:
STC液体膨胀式疏水阀属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物.利用其对温度的热胀冷缔殛状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用台适的规格便确定T冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节.
可调恒温式疏水阀主要零部件
序号 |
名称 |
材料 |
1 |
尾螺 |
Q235 |
2 |
垫片 |
PTFE |
3 |
滤网 |
304 |
4 |
垫片 |
H62 |
5 |
封圈 |
304 |
6 |
弹簧 |
304 |
7 |
阀体 |
WCB |
8 |
波纹管 |
304 |
9 |
螺帽 |
Q235 |
10 |
封圈 |
304 |
11 |
垫片 |
PTFE |
12 |
调节螺杆 |
304 |
13 |
橡胶圈 |
橡胶 |
14 |
铜螺母 |
H62 |
15 |
套 |
304 |

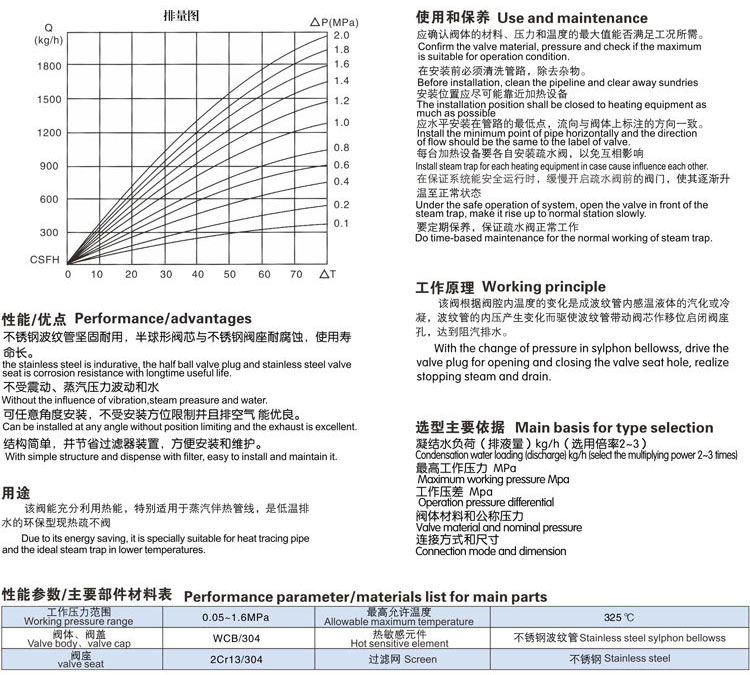

注:1、图中曲线标注的编号(4,8,12等)代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差

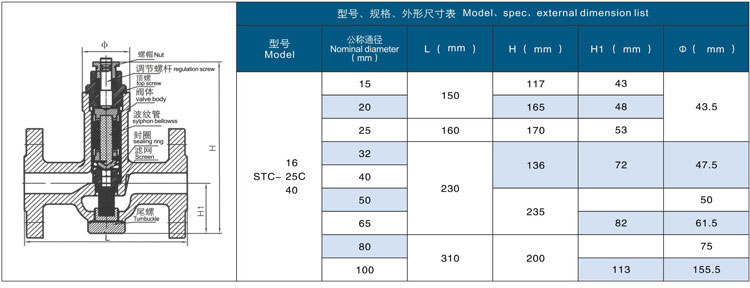

可调恒温式疏水阀
主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
STC |
15 |
150 |
117 |
43 |
44 |
20 |
150 |
165 |
48 |
44 |
25 |
160 |
170 |
53 |
44 |
32 |
230 |
136 |
72 |
48 |
40 |
230 |
136 |
72 |
48 |
50 |
230 |
235 |
82 |
50 |
65 |
230 |
235 |
82 |
62 |
80 |
310 |
320 |
113 |
75 |
100 |
310 |
320 |
113 |
95 |

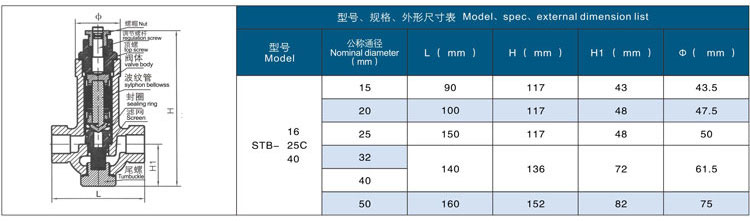

可调恒温式疏水阀主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
STB |
15 |
90 |
150 |
43 |
44 |
20 |
100 |
150 |
48 |
48 |
25 |
120 |
165 |
48 |
50 |
32 |
130 |
175 |
72 |
62 |
40 |
140 |
185 |
72 |
62 |
50 |
160 |
195 |
82 |
75 |

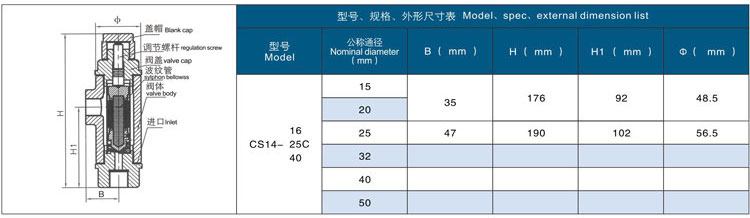

可调恒温式疏水阀主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
CS14 |
15 |
35 |
176 |
92 |
49 |
20 |
35 |
176 |
92 |
49 |
25 |
37 |
190 |
102 |
57 |
ST |
15 |
35 |
150 |
63 |
49 |
20 |
35 |
150 |
63 |
49 |
25 |
37 |
165 |
71 |
57 |

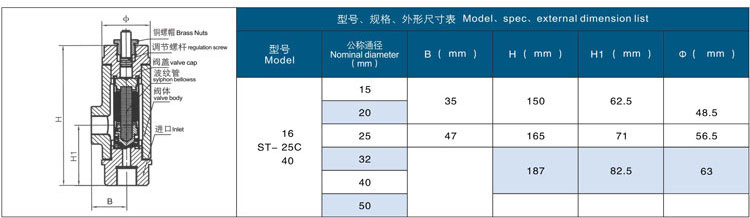

可调恒温式疏水阀参数尺寸结构图:
