波纹管截止阀产品介绍：

WJ41波纹管截止阀温度-29-350℃开关无摩擦，密封不易磨损，启闭力矩小。这种截止阀采用独特的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。

波纹管截止阀结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计（波纹管+填料）,阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
 波纹管截止阀执行标准：

设计标准: GB12235
结构长度: GB12221
连接法兰: GB9113、JB/T79、HG20596
试验和检验: JB/T 9092、GB/T13927

波纹管截止阀应用:
适用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等行业.
适用介质:高温导热油、蒸汽、冷热水、氯气等相关液体、气体。

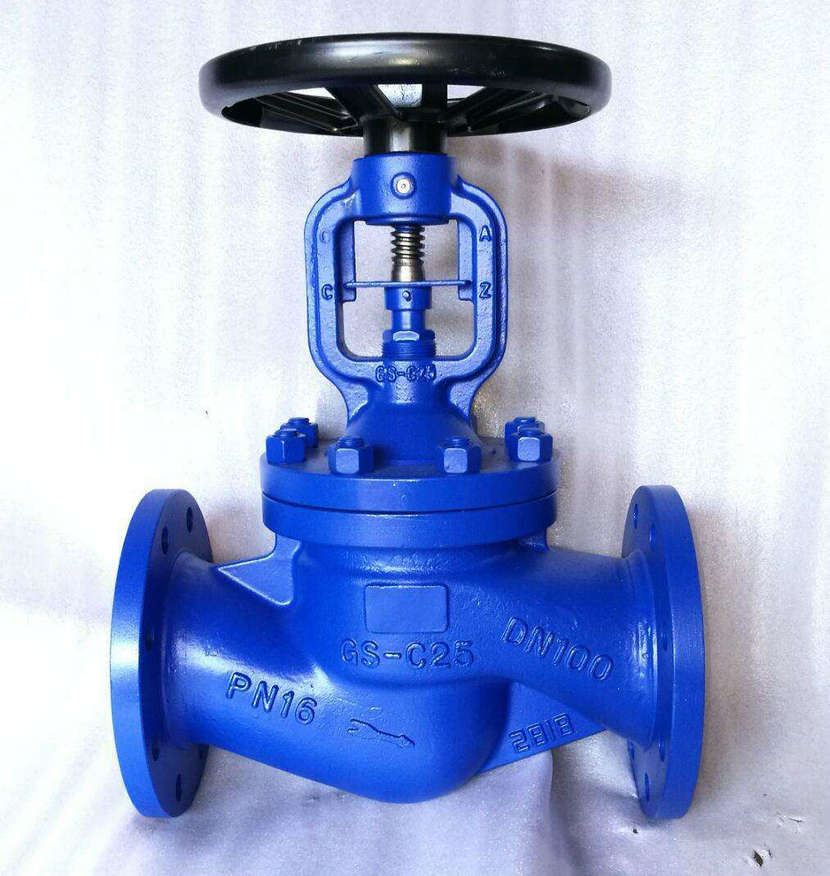

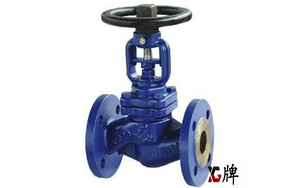

波纹管截止阀实物图片：

波纹管截止阀制造标准：

设计标准	GB12235
结构长度	GB12221
连接法兰	GB9113、JB/T79、HG20596
试验和检验	JB/T9092、GB/T13927

波纹管截止阀压力试验：

压力检验（表）
公称压力	1.6Mpa	2.5Mpa	4.0Mpa
密封试验	1.8MPa	2.8MPa	4.4MPa
壳体强度	2.4MPa	3.6MPa	6.0MPa
适用温度	425℃

波纹管截止阀产品特点

双层波纹管	维修方便
波纹管密封阀杆	双重密封
位置指示	无升降手轮

波纹管截止阀产品用途

工业	电站
废气净化厂	天然气
真空装置	氨
热水	冷冻系统
加热设备	蒸汽系统

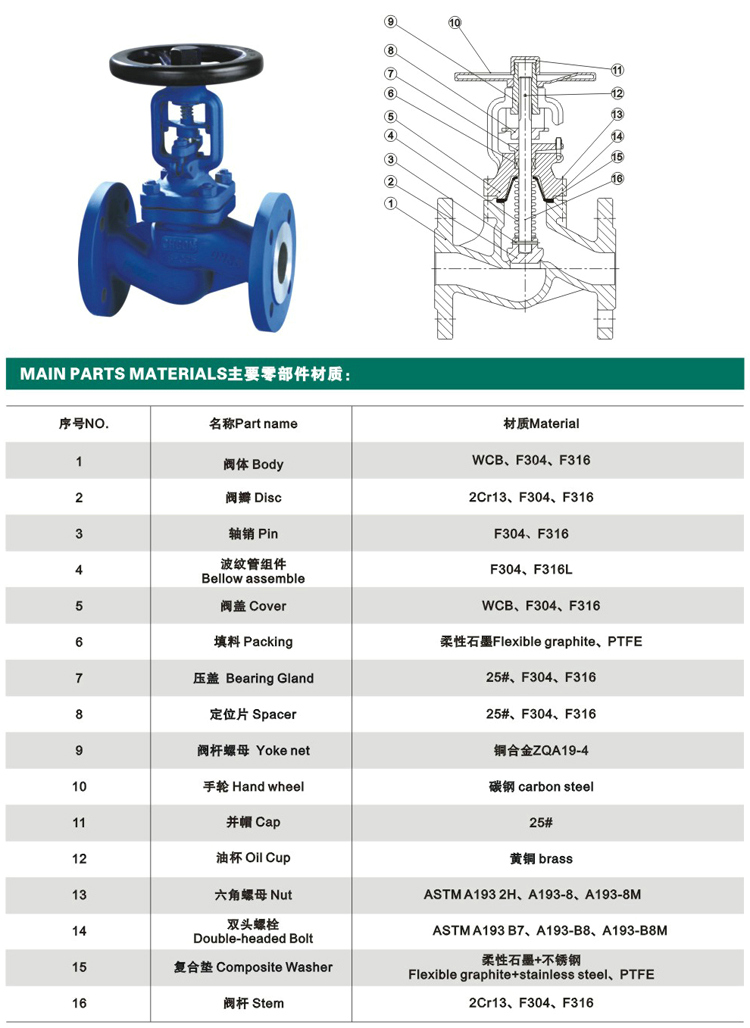

波纹管截止阀主要零部件材质

序号	名称	材质
1	阀体	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2	阀瓣	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3	轴销	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4	阀杆	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
6	垫片	柔性石墨+不锈钢、PTFE
7	阀盖	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB、QT400-18

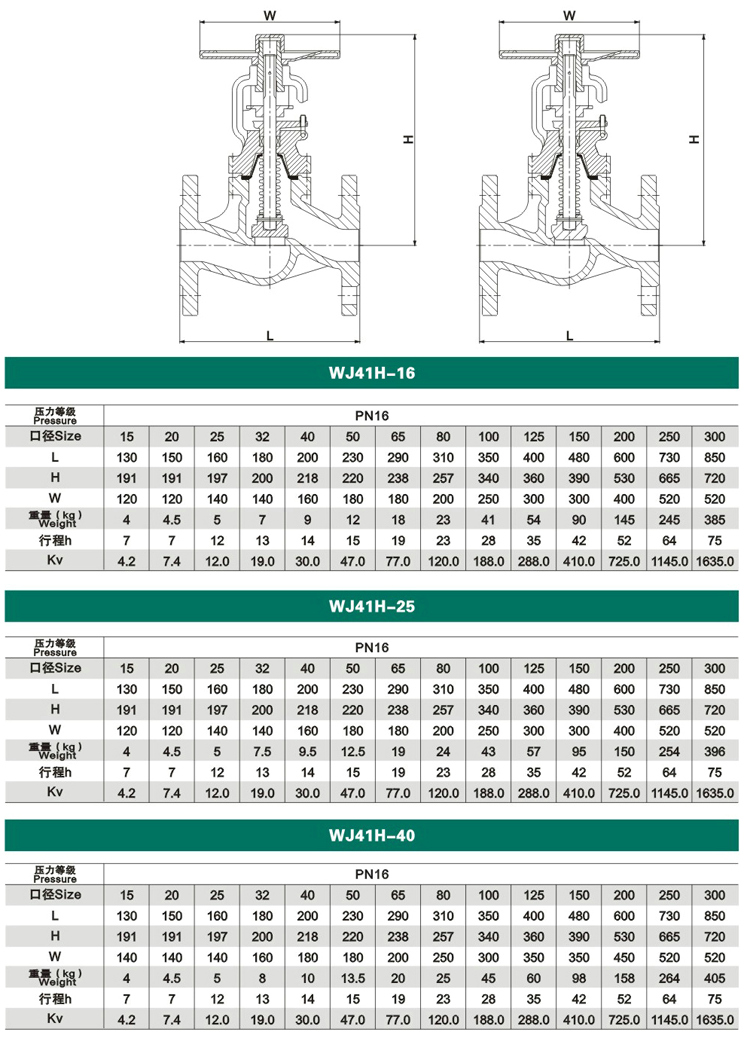

波纹管截止阀,WJ41波纹管截止阀参数尺寸结构图:
