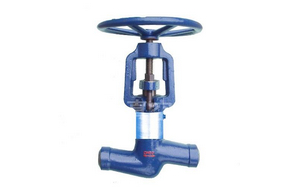

真空截止阀产品介绍：

真空隔离截止阀适用于工作温度≤200℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

真空截止阀,真空隔离截止阀结构特点
1、主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

真空截止阀产品特点

1、产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2、真空密封结构填料室，隔离真空可靠。
3、阀杆有抗腐蚀性，抗擦伤和耐磨性。
4、膨胀系数大，气密性能好，系统与大气隔离可靠。

真空截止阀,真空隔离截止阀产品标准

设计标准	结构长度	连接法兰	试验和检验	压力-温度
JB/T3595	GB/T15188.1	JB/T79.1-94	GB13927 JB/T9092	GB/T3595

真空截止阀性能规范

公称压力	试验压力
	壳体	密封（水）	密封（气）	上密封
1.0	1.5	1.1	0.6	1.1
1.6	2.4	1.8		1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

真空截止阀适用范围

壳体材料	适用介质	适用温度
碳素钢（C）	水、蒸汽、油品	≤425
铬钼钢（I）	水、蒸汽、油品	≤550
铬镍不锈钢（P）	硝酸类	≤200
铬镍钼不锈钢（R）	醋酸类	≤200

真空截止阀主要零部件材料

零件名称	材料
阀体	WCB	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
阀 瓣/ 座	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀盖	WCB/25	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	铅青组合填料
阀杆螺母	铝青铜
手轮	可锻铸铁

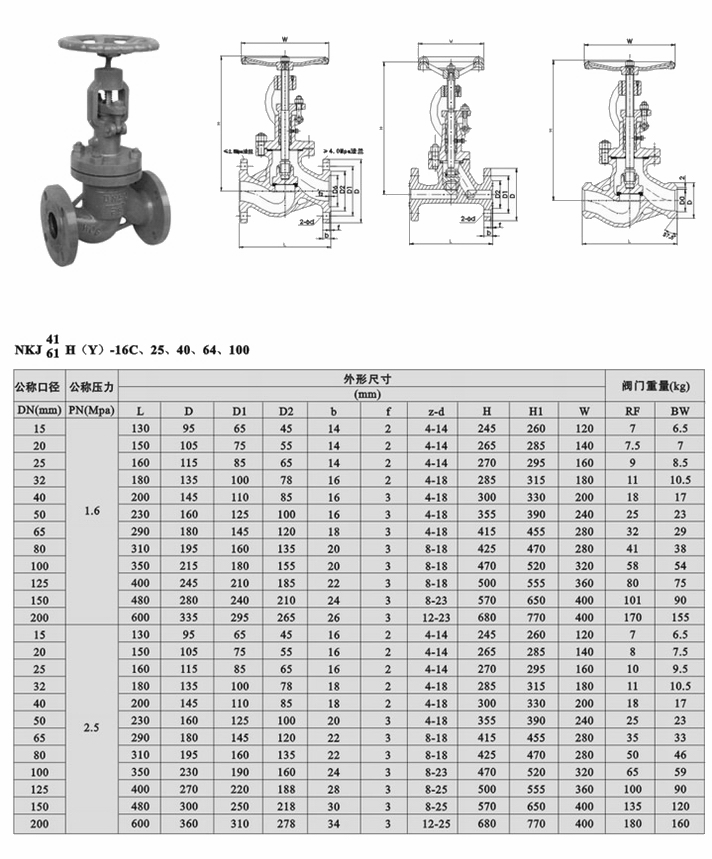

真空焊接截止阀,真空隔离截止阀尺寸结构图:
