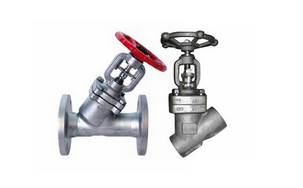

Y型截止阀产品介绍：

锻钢(承插焊,自密封)Y型截止阀适用于公称压力150LB-2500LB,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上面,切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动,气动,电动。

Y型截止阀技术要求

1、阀门设计与制造按API 623-2013、JIS E101和NB/T 47044-2014等的规定；
2、阀门试验按API 598-2009等的规定；
3、结构长度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸；
5、压力温度额定值按ASME B16.34-2013等的规定。

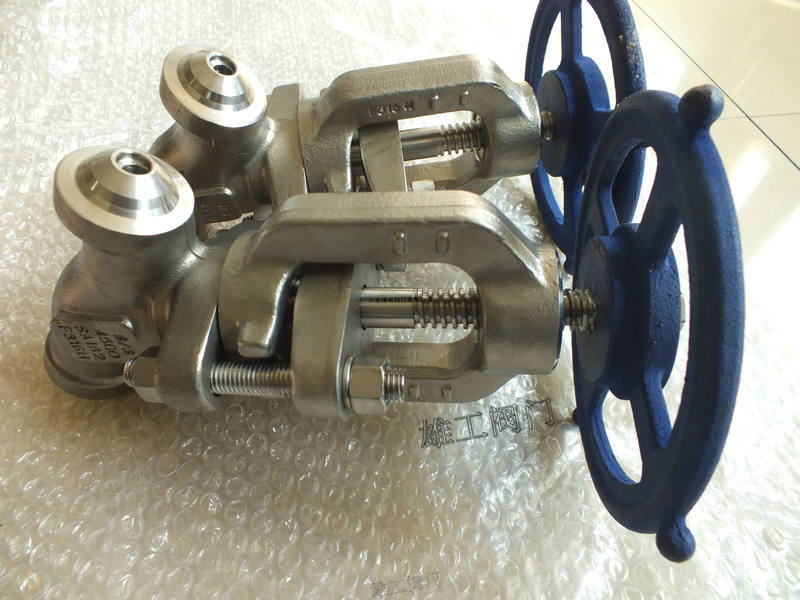

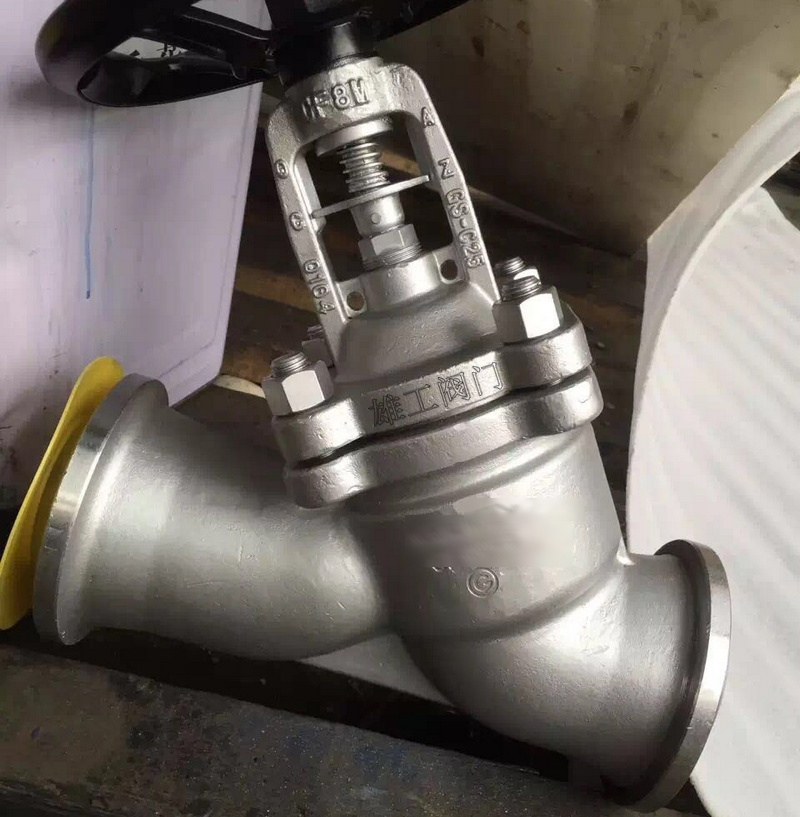

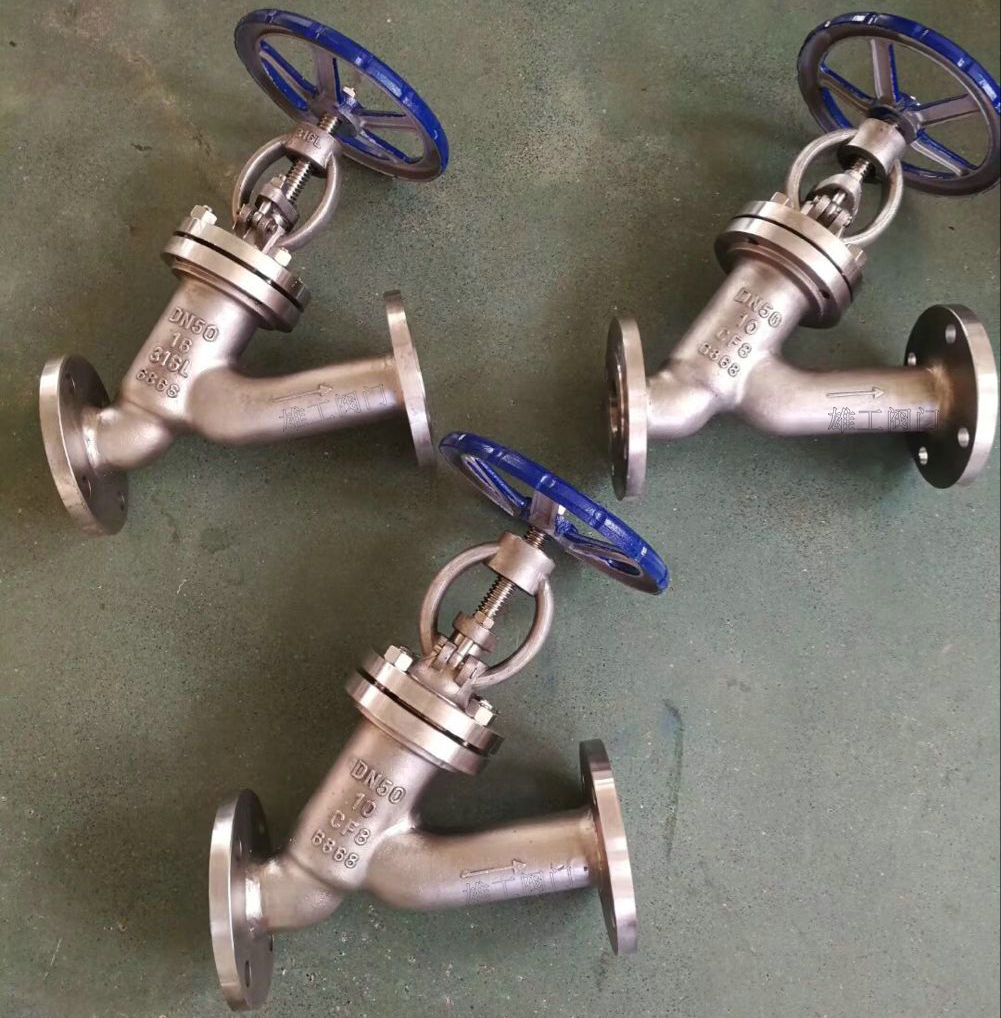

Y型截止阀实物图片：

Y型截止阀主要材质零件

阀体	WCB	WC1	WC6	WC9
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支架	WCB	WCB	WCB	WCB
		WC1	WC6	WC9
阀瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
阀座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封环	增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

Y型截止阀 主要材质零件

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304(L)	A182F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料压套	A276 420		A182 F304
9	填料压板	A216WCB		A351CF8
10	销钉	A276420		A182F304
11	活节螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	阀杆螺母	A276 F410
15	阀盖	A105	A182F22	A182F304（L）	A182F316（L）
16	铭牌	SS
17	锁紧螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		～29℃～425℃	～29℃～550℃	～29℃～200℃

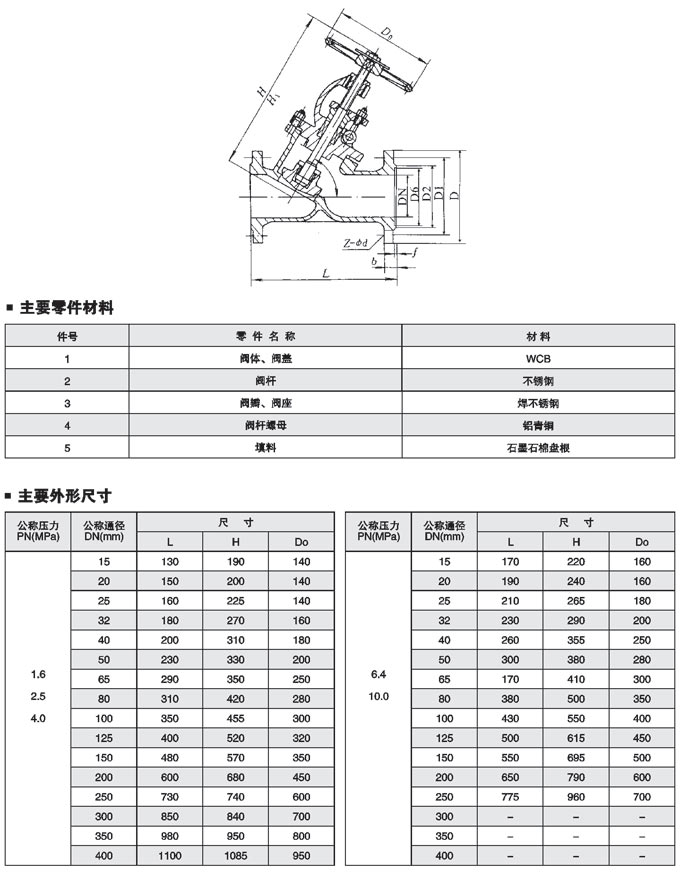

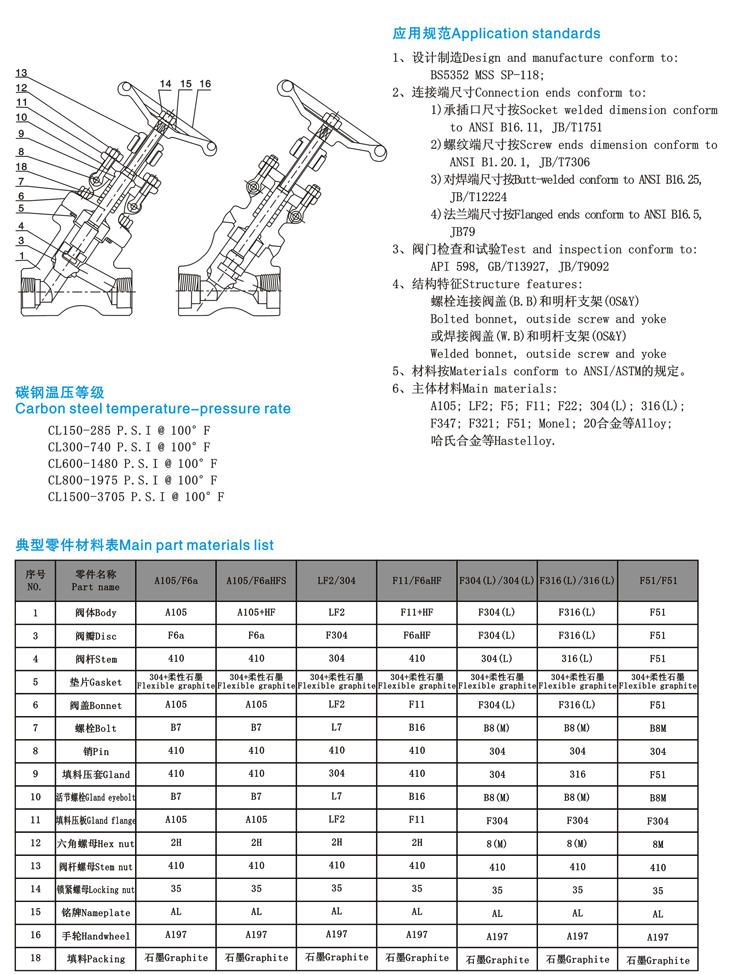

Y型截止阀,锻钢承插焊Y型截止阀,锻钢自密封Y型截止阀参数尺寸结构图:
