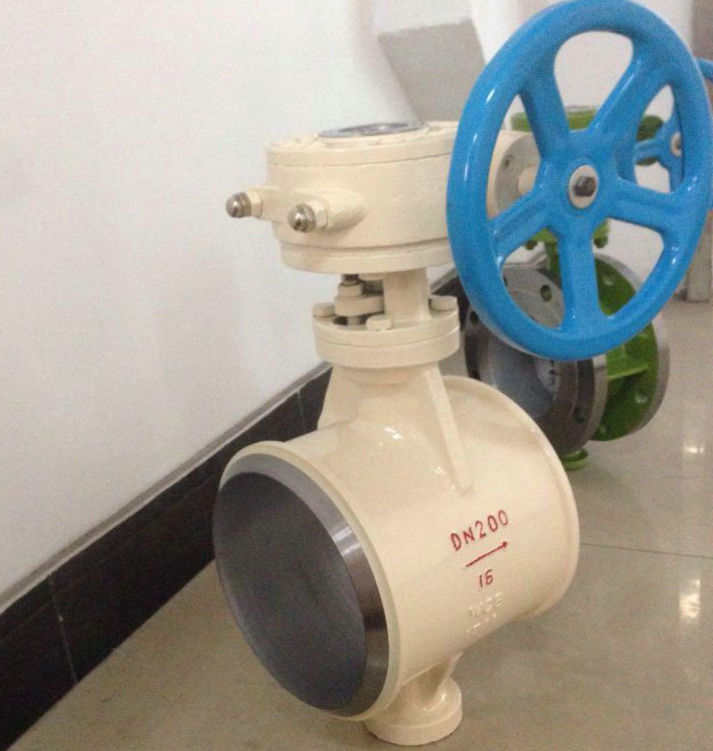

美标焊接式蝶阀_(硬密封,三偏心)焊接蝶阀-上海品牌,上海雄工阀门有限公司

美标焊接式蝶阀,硬密封焊接蝶阀,三偏心焊接蝶阀采用标准：

设计制造:API609、MSS SP-67、MSS SP-68

检验和试验：API598

法兰连接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

对焊端：ASME B16.25

结构长度：API609

温压等级：ASME B16.34

特点及用途：

美标焊接式蝶阀,硬密封焊接蝶阀,三偏心焊接蝶阀系列是我公司主要产品，大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。

美标焊接式蝶阀,硬密封焊接蝶阀,三偏心焊接蝶阀的密封原理：

美标焊接式蝶阀,硬密封焊接蝶阀,三偏心焊接蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致。

三重偏心几何形状：

偏心1 阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。

偏心2 阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。

偏心3 阀座锥体轴偏离阀轴中心线，这样就可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封。

使用寿命更长的无摩擦密封：

(1)作为标准配置，阀座采用Cr13合金或钨铬钴合金硬面。

(2)密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。
(
3)关闭期间的扭矩产生阀座力，并均匀一致的作用在整个圆周周围。弹性密封弯曲并充满活力，保持了阀座的形状。压缩力沿着周长均匀作用，使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或扩张，避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

美标焊接式蝶阀,硬密封焊接蝶阀,三偏心焊接蝶阀材料明细表：

NO	零件名称	材料
1	阀体	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
2	销	ASTMA29-1035/A276 304	ASTM A276 304	ASTM A276 304L	ASTM A276 316	ASTM A276 316L
3	阀杆	420/304/316	304	304L	316	316L
4	碟板	WCB/CF8/CF8M	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
5	密封圈	304/316+Graphite/PTFE	304+Graphite/PTFE	304L+Graphite/PTFE	316+Graphite/PTFE	316+Graphite/PTFE
6	压板圈	A105/A182/F304/F316	F304	A182 F304L	A182 F316	A182 F316L
7	螺钉	B7/B8/B8M	B8	B8	B8M	B8M
8	螺钉	B7	B8	B8	B8M	B8M
9	底盖	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
10	垫片	Graphite	Graphite	Graphite	Graphite	Graphite
11	下轴套	Luberized bronze 304 Nitriding	304 Nitriding	304L Nitriding	316Nitriding	316L Nitriding
12	上轴套	Luberized bronze 304 Nitriding	304 Nitriding	304L Nitriding	316Nitriding	316L Nitriding
13	填料垫	A105/304	304	304L	316	316L
14	填料	Graphite	Graphite	Graphite	Graphite	Graphite
16	填料压盖	WCB	CF8	CF3	CF8M	CF3M
17	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M
18	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
19	支架	WCB	WCB 镀锌、CF8
驱动装置		手动、电动、涡轮、气动装置

注：表中所有列为通用情况下主要零件材料，我们可以根据用户要求提供不同工况下的材质产品。

美标焊接式蝶阀,硬密封焊接蝶阀,三偏心焊接蝶阀主要连接尺寸：

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
150LB	2	50	108	150	152	91.9	1.6	120.7	4-19.1	15.8	63	按客户要求
	2½	65	112	170	178	104.6	1.6	139.7	4-19.1	17.5	75
	3	80	114	180	191	127	1.6	152.4	4-19.1	19.1	91
	4	100	127	190	229	157.2	1.6	190.5	8-19.1	23.9	117
	5	125	140	200	254	185.7	1.6	215.9	8-22.2	23.9	144
	6	150	140	210	279	215.9	1.6	241.3	8-22.2	25.4	172
	8	200	152	230	343	269.7	1.6	298.5	8-22.2	28.4	223
	10	250	165/203	250	406	323.9	1.6	362	12-25.4	30.2	278
	12	300	178/203	270	483	381	1.6	431.8	12-25.4	31.8	329
	14	350	190	290	533	412.8	1.6	476.2	12-28.6	35.1	362
	16	400	216	310	597	469.9	1.6	539.8	16-28.6	36.6	413
	18	450	222	330	635	533.4	1.6	577.9	16-31.8	39.6	464
	20	500	229	350	699	584.2	1.6	635	20-31.8	42.9	516
	24	600	267	390	813	692.2	1.6	749.3	20-34.9	47.8	619
	26	650	292	410	786	711.2	1.6	744.5	36-22.2	41.1	670
	28	700	292	430	837	762	1.6	795.3	40-22.2	44.5	721
	30	750	318	450	887	812.8	1.6	846.1	44-22.2	44.5	772
	32	800	318	470	941	863.6	1.6	900.2	48-22.2	46	825
	36	900	330	510	1057	971.6	1.6	1009.7	44-25.4	52.3	927
	38	950	410	530	1124	1022.4	1.6	1069.8	40-28.6	53.8	978
	40	1000	410	550	1175	1079.5	1.6	1120.6	44-28.6	55.6	1029
	42	1050	410	570	1226	1130.3	1.6	1171.4	48-28.6	58.7	1080
	44	1100	444	570	1276	1181.1	1.6	1222.2	52-28.6	60.5	1130
	48	1200	470	630	1392	1289.1	1.6	1335	44-31.8	65	1232
	52	1300	470	630	1494	1390.7	1.6	1436.6	52-31.8	69.9	1334
	56	1400	530	710	1600	1492.3	1.6	1543.1	60-31.8	73.2	1436
	60	1500	530	710	1726	1600.2	1.6	1662.2	52-34.9	76.2	1538

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
300LB	2	50	108	150	165	91.9	1.6	127	8-19.1	22.4	63	按客户要求
	2½	65	112	170	191	104.6	1.6	149.2	8-22.2	25.4	75
	3	80	180	180	210	127	1.6	168.3	8-22.2	28.4	91
	4	100	190	19	254	157.2	1.6	200.2	8-22.2	31.8	117
	5	125	200	200	279	185.7	1.6	235	8-22.2	35.1	144
	6	150	210	210	318	215.9	1.6	269.8	12-22.2	36.6	172
	8	200	230	230	381	269.7	1.6	330.2	12-25.4	41.1	223
	10	250	250	250	445	323.9	1.6	387.4	16-28.6	47.8	278
	12	300	270	270	521	381	1.6	450.9	16-31.8	50.8	329
	14	350	290	290	584	412.8	1.6	514.4	20-31.8	53.8	362
	16	400	310	310	648	469.9	1.6	571.5	20-34.9	57.2	413
	18	450	330	330	711	533.4	1.6	628.7	24-34.9	60.5	464
	20	500	350	350	775	584.2	1.6	685.8	24-34.9	63.5	516
	24	600	390	390	914	692.2	1.6	812.8	24-41.3	69.9	619
	26	650	410	410	867	736.6	1.6	803.1	32-34.9	88.9	670
	28	700	430	430	921	784.4	1.6	857.3	36-34.9	88.9	721
	30	750	450	450	991	844.6	1.6	920.8	36-38.1	93.7	772
	32	800	470	470	1054	901.7	1.6	977.9	32-41.3	103.1	825
	36	900	510	510	1171	1009.7	1.6	1089.2	32-44.5	103.1	927
	38	950	530	530	1222	1060.5	1.6	1140	36-44.5	111.3	978
	40	1000	550	550	1273	1114.6	1.6	1190.8	40-44.5	115.8	1029
	42	1050	570	570	1334	1168.4	1.6	1244.6	36-47.6	119.1	1080
	44	1100	570	570	1384	1219.2	1.6	1295.4	40-47.6	127	1130
	48	1200	630	630	1511	1327.2	1.6	1416.1	40-50.8	128.5	1232

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
600LB		50	150	150	165	91.9	6.4	127	8-19.1	25.4	63	按客户要求
	2½	65	170	170	191	104.6	6.4	149.2	8-22.2	28.4	75
	3	80	180	180	210	127	6.4	168.3	8-22.2	31.8	91
	4	100	190	190	273	157.2	6.4	215.9	8-25.4	38.1	117
	5	125	200	200	330	185.7	6.4	266.8	8-28.6	44.5	144
	6	150	210	210	356	215.9	6.4	292.1	12-28.6	47.8	172
	8	200	230	230	419	269.7	6.4	349.2	12-31.8	55.6	223
	10	250	250	250	508	323.9	6.4	431.8	16-34.9	63.5	278
	12	300	270	270	559	381	6.4	489	20-34.9	66.5	329
	14	350	290	290	603	412.8	6.4	527.1	20-38.1	69.9	362
	16	400	310	310	686	469.9	6.4	603.2	20-41.3	76.2	413
	18	450	330	330	743	533.4	6.4	654.1	20-44.5	82.6	464
	20	500	350	350	813	584.2	6.4	723.9	24-44.5	88.9	516
	24	600	390	390	940	692.2	6.4	838.2	24-50.8	101.6	619
