单夹式蝶阀主要技术参数：

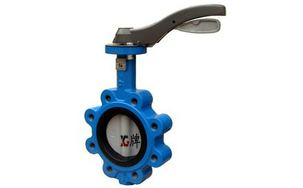

单夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
单夹式蝶阀设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数
公称通径
| DN（mm）
| 50～800
|
公称压力
| PN（MPa）
| 0.6
| 1.0
| 1.6
|
试验压力
| 强度试验
| 0.9
| 1.5
| 2.4
|
密封试验
| 0.66
| 1.1
| 1.76
|
气密封试验
| 0.6
| 0.6
| 0.6
|
适用介质
| 空气、水、污水、蒸气、煤气、油品等。
|
驱动形式
| 手动、蜗杆蜗轮传动、气传动、电传动。
|
零件名称
| 材料
|
阀体
| 球墨铸铁、铸钢、合金钢、不锈钢
|
蝶板
| 铸钢、不锈钢及特殊材料
|
密封圈
| 各种橡胶、聚四氟
|
阀杆
| 2Cr13、不锈钢
|
填料
| O型圈、柔性石墨O
|

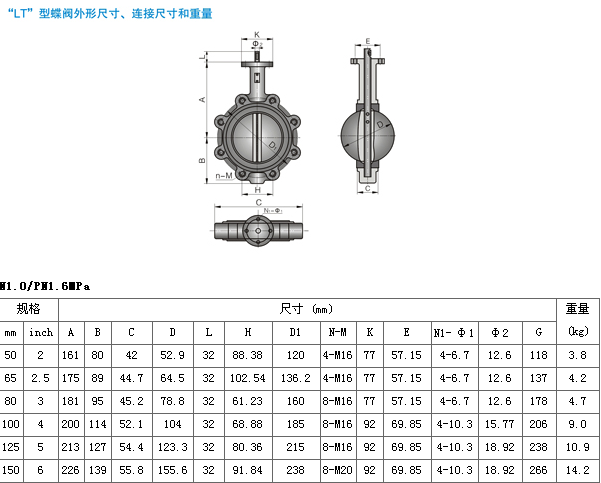

单夹式蝶阀相关尺寸图:
售后服务承诺
对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
订货流程
- 客户采购清单请传真至 021-60714833，或来电咨询 021-31263381。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
