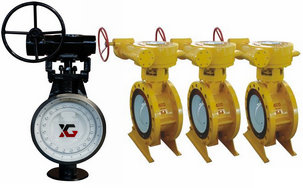

双向蝶阀,双向压蝶阀,双向压金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”可靠地实现了蝶阀密封零泄漏，并被国内外广大用户选用，深受欢迎。

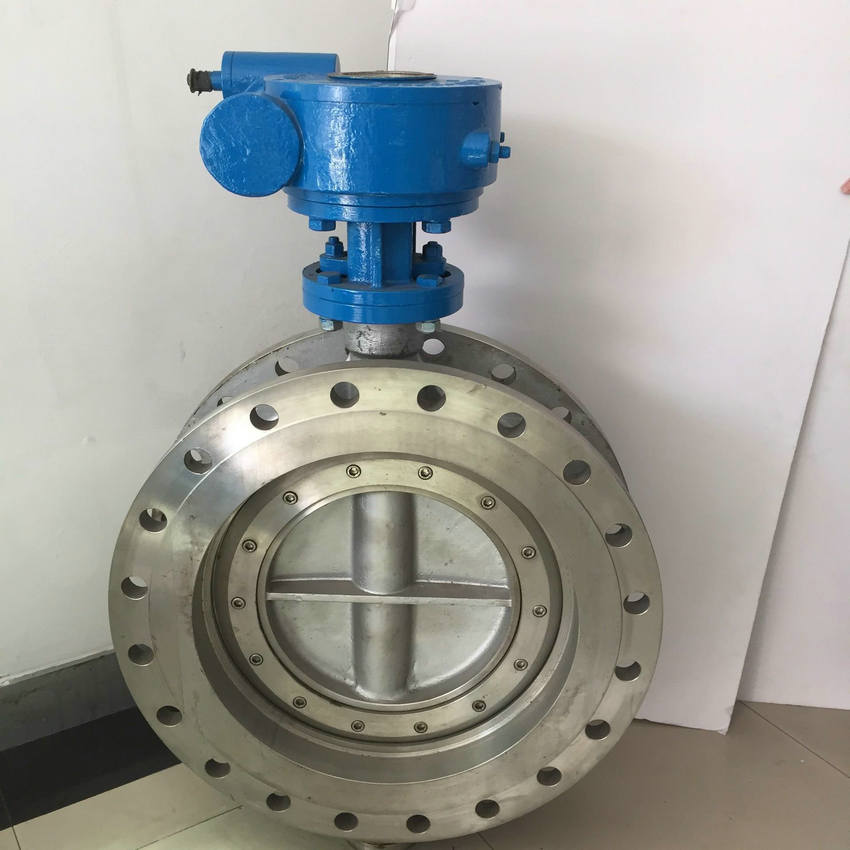

双向蝶阀结构特点
该蝶阀在蝶板启闭过程中，实现了蝶板密封圈和阀座密封面之间的无摩擦、卡挤，密封面上的压力角大于摩擦角，采用了“径向动平衡密封系”设计，是蝶板开启阻力小。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，逐点接触和逐点脱离，快速准确实现关闭接触自动相吻合的密封动作。全金属硬密封蝶阀由于密封面采用整体金属密封，经过机械加工行程椭圆形截面密封环，它与阀座金属密封面组成密封副。这种密封结构，在高压下不产生塑性变形，在高温或低温下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，解决了传统蝶阀密封面结构不合理引起泄露、密封性能可靠性。
双向蝶阀适用范围
本阀门适用于高、中、低，高温、低温的管道中作闭路密封装置、节流装置和调节装置。广泛用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、建筑等行业。特别适用密封性较为严格的工况，例如煤气管道上，也适用于水、蒸汽、油品、空气、电力、尘气、酸类等腐蚀性介质。

连接形式	对夹连接	对焊连接	法兰连接	凸耳连接
公称通径(mm)	DN50~1400
公称压力(MPa)	150LB-2500LB
阀门材料	WCB、A105、304、316、CF8等
适用介质	水、水蒸气、空气、油、电力等腐蚀性介质
适用温度(℃)	-196~850
设计制造	GB/T 12238、API 609、 JB/T 8527
结构长度	GB/T 12221、ASME16.10
连接法兰	JB/T 74、GB/T 9113、ASME B16.5、ASME B16.47
压力试验	GB/T 13927、API 598、JB/T 9092
传动方式	手动、蜗轮蜗杆、气动、电动

采用标准

设计标准	GB/T12238-1989；JB/T8527-1997
法兰连接尺寸	GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992；JB/T9092-1999

主要技术参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动方式	蜗杆蜗轮传动、气传动、电传动
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃

主要零件材料

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

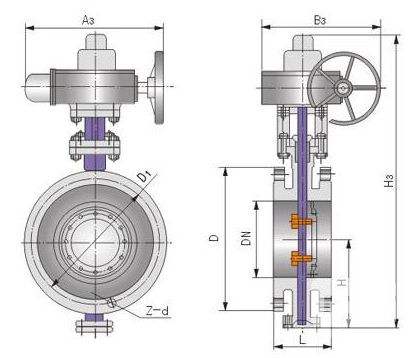

主要外形连接尺寸

公称通径		结构长度		外形尺寸				连接尺寸(标准值)
		L		H	D343H			PN0.6MPa			PN1.0MPa			PN1.6MPa
毫米	英寸	法兰	对夹		H1	A1	B1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	43	112	350	180	200	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	46	115	370	180	200	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	64	120	380	180	200	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	64	138	420	180	200	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	70	164	460	180	200	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	76	175	555	270	280	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	89	208	605	270	280	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	114	243	680	270	280	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	114	283	800	380	420	400	395	12-22	445	400	12-22	460	410	12-26
350	14	190	127	310	835	380	420	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	140	340	915	450	470	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	152	380	960	480	490	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	152	410	1020	480	490	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	154	470	1225	480	490	755	705	20-26	780	725	20-30	840	770	20-36
700	28	292	165	550	1355	640	660	860	810	24-26	895	840	24-30	910	840	24-36
800	32	318	190	640	1470	640	660	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	330	203	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	410	216	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	470	254	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。

相关产品：气动伸缩蝶阀

更多相关产品：单夹式蝶阀

陶瓷蝶阀	气动水泥蝶阀	气动粉末蝶阀	气动粉体蝶阀
粉体蝶阀	电动脱硫蝶阀	气动脱硫蝶阀	脱硫蝶阀
耐磨蝶阀	三偏心蝶阀	双偏心蝶阀	单偏心蝶阀
多层次硬密封蝶阀	硬密封蝶阀	软密封蝶阀	气动对夹式软密封蝶阀
电动对夹式软密封蝶阀	不锈钢电动蝶阀	不锈钢气动蝶阀	不锈钢蝶阀
防结露蝶阀	高性能蝶阀	凸耳式蝶阀	日标蝶阀
美标焊接式蝶阀	美标凸耳式蝶阀	美标蝶阀	蜗轮蝶阀
焊接式金属硬密封蝶阀	加长杆蝶阀	单夹式蝶阀	双向蝶阀
气动伸缩蝶阀	电动伸缩蝶阀	蜗轮伸缩蝶阀	伸缩蝶阀
电动真空蝶阀	气动真空蝶阀	真空蝶阀	衬氟蝶阀
RPP塑料蝶阀	UPVC塑料蝶阀	CPVC塑料蝶阀	PVDF塑料蝶阀
塑料蝶阀	涡轮塑料蝶阀	气动塑料蝶阀	气动通风蝶阀
电动通风蝶阀	通风蝶阀	衬胶蝶阀	卫生级蝶阀
沟槽蝶阀	信号蝶阀	电动调节蝶阀	气动调节蝶阀
法兰式硬密封蝶阀	法兰蝶阀	对夹蝶阀	电动法兰蝶阀
电动硬密封蝶阀	电动对夹式蝶阀	气动软密封蝶阀	气动法兰式蝶阀
气动硬密封蝶阀	气动对夹式蝶阀	手动法兰蝶阀	手动对夹式蝶阀
