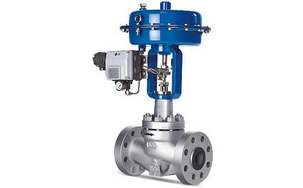

气动薄膜调节阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动薄膜调节阀售前、售中、售后专业服务。

  产品名称: 气动薄膜调节阀   产品型号: ZMA,ZXN,ZXP,ZXM,ZMXAN,ZMAN,ZMAGF,ZMX(A、B)Q(X)
  驱动方式: 气动   连接形式: 法兰
  结构形式: 薄膜单座式,双座式,套筒式   密封结构: 密封垫
  压力范围: 1.6MPa-6.4MPa   公称通径: DN20-300
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程


气动调节阀ZMA/BP型气动薄膜单座调节阀单座柱塞形阀芯。阀芯采用顶底导向,适用于对外泄漏量要求严格、阀前后压差低有一定粘度和合纤维状介质的场合。尤其是小口径单座调节阀,法兰可制成管螺纹直接与管道连接;


ZMA/BN型气动薄膜双座调节阀,阀体内有两阀座流体通过阀芯的上下密封面流出,不平衡力很少,是一种平衡式结构,允许使用压差大。适用于压差大、流量大、泄漏量要求不严格的场合。(低温型采用长颈型上阀盖,中温采用带散热片型上阀盖).



ZMA/BM型气动薄膜套筒调节阀,采用平衡式阀塞结构,阀塞的稳定性好,不易产生震动,噪音低,对温度敏感性小;允许使用的压差大。适用于流量大,差压大,泄漏量要求不严格的场合。低温型采用长颈式上阀盖,以保护填料处在温度,控制低温气体,液体。套筒调节阀切断阀采用了软密封或硬密封结构,特别使用于既要求调节双要求切断的场合。

气动调节阀,气动薄膜调节阀主要技术参数

调节机构主要技术参数
公称通径DN(mm) G3/4 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径DN 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(Kv) ZMA/BP 0.08 0.12 0.2 0.32 0.5 0.8 1.2 2 3.2 5 8 12 20 32 50 80 120 200 280 450 700 1000
ZMA/BN









10 16 25 40 63 100 160 250 400 630 1000 1600
公称压力MPA 1.6 4.0 6.4(低温型) 1.6 4.0 6.4(常温型) 4.0 6.4(中温型)
行程MM 10 16 25 40 60 100
流量特性 直线 直线、等百分比
介质温度℃ -250~-60(低温型);-20~200(常温型);-40~450中温型)
法兰尺寸 铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
法兰型式 法兰密封面型式按JB77-59,其中铸铁法兰按光滑式,铸钢法兰按凹式
阀体材质 MAP 低温型ZG1CR18Ni9Ti
1.6 常温型 HT200
4.0,6.4 常、中温型  ZG270-500;ZG1CR18Ni9Ti,
阀芯材质 1CR18Ni9Ti,
上阀盖型式 长颈式(低温型)普通式(常温型);热片式(中温型)
可调比 30:1


执行机构主要技术参数
型号 ZMA/B-1 ZMA/B-2 ZMA/B-3 ZMA/B-4 ZMA/B-5 ZMA/B-6
有效面积CM2 200 280 400 630 1000 1600
行程MM 10 16 25 40 60 100
弹簧范围MPA 0.02~0.10;0.04~0.20;;0.02~0.60;0.06~0.10;0.08~0.24
主要零部件
气动薄膜调节阀,气动调节阀主要零件材料及推荐使用温度范围
零件名称 零件材料 温度范围
阀体
上下阀盖
HT200 -20~+200
ZG270-500 -40~+450
ZG1CR18Ni9Ti -250~+550
阀芯、阀座、阀杆 1CR18Ni9 -250~+550
上下膜盖 A3钢板
支架、顶盘 HT200
压缩弹簧 60Si2Mn
波纹薄膜 5806胶夹480D尼龙网眼布
填料 F4 -40~+200
碳纤维 -120~+350
柔性石墨 -200~+600
许用介质压力和工作温度关系
阀体材料 公称压力
MPA
介质工作温度℃
<120 <200 <250 <300 <350 <400 <425 <450
工作压力MPA
HT200 1.6 1.6 1.5





ZG250-500 4
4 3.7 3.3 3 2.8 2.3 1.8
6.4
6.4 5.9 5.2 4.7 4.1 3.7 2.9
ZG1Cr18Ni9Ti 4



4 3 2.7 2.4
6.4



6.4 4.4 4.2 4
气动薄膜调节阀,气动调节阀性能参数
主要技术性能指标
项目 指标值
低温型 中常温型
基本误差% 不带定位器 ±6 ±5.0
带定位器 ±1.5 ±1.0
回差% 不带定位器 5 3.0
带定位器 1.5 1.0
死区% 不带定位器 4 3.0
带定位器 0.6 0.4
额定行程偏差% ±2.5
项目 指标值
低温型 中常温型





%
气关 不带定位器 始点 ±6 ±5.0
终点 ±2.5 ±2.5
带定位器 始点 ±1.5 ±1.0
终点 ±1.5 ±1.0
气开 不带定位器 始点 ±2.5 ±2.5
终点 ±6 ±5.0
带定位器 始点 ±1.5 ±1.0
终点 ±1.5 ±1.0
允计泄漏量1/h 单座式 1*10-4*阀定额定容量
单座式 1*10-3*阀定额定容量
允许压差(单座调节阀)
气源
压力
MPA
弹簧
范围
MPA
公称通径
G3/4" 20 25 32 40 50 65 80 100 125 150 200
3 4 5 6 7 8 10 12 15 20









0.14 0.02~0.10 6.4 5.4 3.7 2.4 1.35 0.8 0.55 0.5 0.3 0.3 0.2 0.12 0.12 0.08 0.05
0.24 0.04~0.20






6.4 4.8 2.7 1.6 1.1 1 0.6 0.6 0.4 0.24 0.24 0.16 0.1
0.1 0.06~0.10







6.4 4.05 2.4 1.65 1.5 0.9 0.6 0.6 0.36 0.36 0.24 0.15
注:条件为阀杆在介质流出端、关闭时P2=0
气动薄膜调节阀,气动调节阀外形尺寸
外形尺寸
公称通径DN


D L 单座式调节阀 双座式调节阀
PN(MPa) H H1 H
1.6 4 6.4 低温型 常温型 中温型 低温型 常温型 中温型 H1
-250℃ -200℃ -100℃ -250℃ -200℃ -100℃
G3/4 3 200

75 气关
1175
气关
1175
气关
975
气关
440
气关
517
30





4

75




30





5

75




30





6

75




30





7

75




30





8

75 气开
1215
气开
1215
气开
1015
气开
480
气开
557
30





20 10 200
180 190 气关
1474
气关
1274
气关
1074
气关
580
气关
730
50





12
180 190




50





15
180 190
1316 1116 685 835 50





20
180 190 气开
1511
气开
1311
气开
1111
气开
617
气开
767
50





25 280 185 190 200 1516 1385 1185 754 905 115 1515 1315 1115 685 835 120
32 200 210 210 1528 1415 1215 784 935 120 1521 1321 1121 690 840 120
40 325 220 230 235 1585 1828 1628 1056 1219 130 1607 1407 1207 785 925 140
50 250 255 265 1615 1840 1640 1076 1239 145 1609 1409 1209 795 935 145
65 410 275 285 295 2028 1842 1642 1085 1248 180 1941 1741 1541 1165 1220 190
80 300 310 320 2040 1996 1796 1286 1498 195 1957 1757 1557 1095 1260 210
100 350 355 370 2196 2006 1806 1306 1518 200 1978 1775 1578 1120 1280 220
125 495 410 425 440 2206 2036 1836 1381 1593 245 2234 2034 1834 1320 1535 270
150 450 460 475 2236

1854 2068 255 2229 2029 1829 1340 1555 280
200 550 560 570


1960 2176 275 2289 2089 1889 1425 1640 320
250 600 670 740 752




380


1956
440
300 770 803 819




435

2016
475

 附件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它
订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性要求
5.阀体材质及阀内件材料
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
9.配套附件

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:电子式套筒调节阀 更多相关产品:气动单座调节阀
