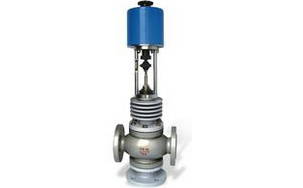

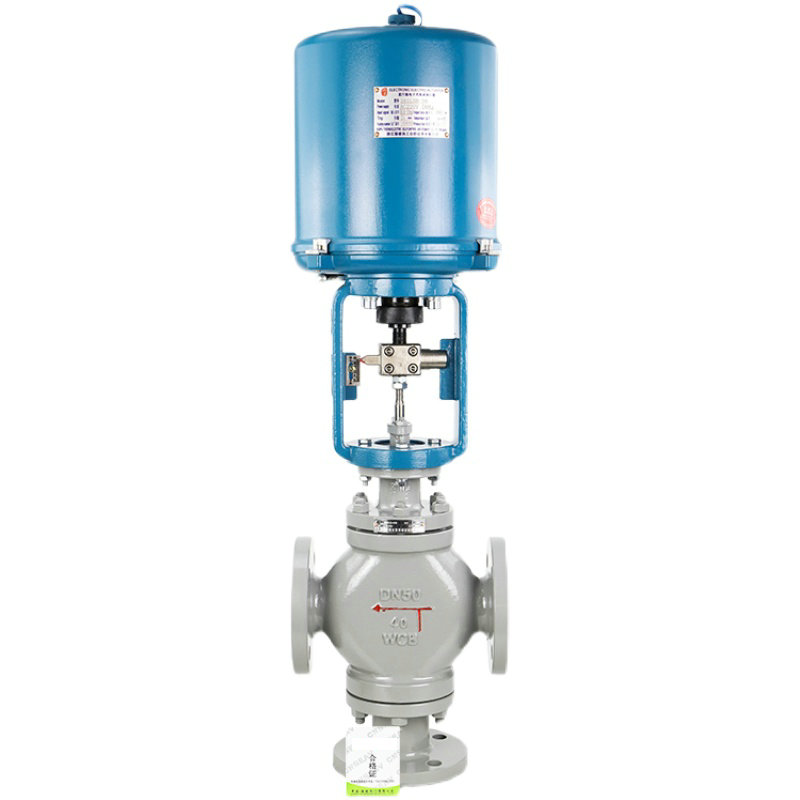

电动三通调节阀_电动(合流,分流)三通调节阀是由361OL系列电子式电动执行机构与三通阀调节机构组成，电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单.调节机构有合流和分流两种作用方式，在某些场合可以替两个二通阀和一个三通接管而得到广泛应用，常用与热交换器的两相调节及简单的配比调节。
ZAZQ,ZAZX电动三通调节阀_电动(合流,分流)三通调节阀主要技术参数
|
调节机构主要技术参数 |
|
公称通径DN(mm) |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(mm) |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
公称压力PN（MPa) |
4.0 6.4 |
|
行程MM |
16 25 40 60 100 |
|
配用执行机构型号 |
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65 |
361LSC-99 |
|
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
流量特性 |
直线 |
|
可调比 |
30：1 |
|
法兰尺寸、型式 |
|
按JB/T79.2-94凹式 |
|
阀体材质 |
ZG270-500；ZG1Cr18Ni9Ti |
|
3610型直行程电子式执行机构主要技术参数 |
|
型号 |
额定输出力N |
速度mm/s |
电源：AC220V +10%
-15%
驱动电机：AC可逆电机
控制信号：DC4-20MA
DC1-5V
（信号线用屏蔽线）
上盖防护等级：相当IP55
隔爆标志：Exd II BT4 |
|
361LSA-08 |
800 |
4.2 |
|
361LXA-08 |
|
361LSA-20 |
2000 |
2.1 |
|
361LXA-20 |
|
361LSA-30 |
3000 |
3.5 |
|
361LXA-30 |
|
361LSA-50 |
5000 |
1.7 |
|
361LXA-50 |
|
361RSC-60 |
6500 |
3.4 |
|
361RSC-99 |
10000 |
2.0 |
电动三通调节阀_电动(合流,分流)三通调节阀主要零部件
|
许用介质压力和工作温度的关系 |
|
材料牌号 |
公称压力MPA |
介质工作温度℃ |
|
<120 |
<200 |
<250 |
<300 |
<350 |
<400 |
<425 |
<450 |
| 工作压力MPA |
|
ZG270-500 |
4.0 |
|
4.0 |
3.7 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|
6.4 |
|
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 |
|
ZG1Cr18Ni9Ti |
4.0 |
|
|
|
|
4.0 |
3.0 |
2.7 |
2.4 |
|
6.4 |
|
|
|
|
6.4 |
4.4 |
4.2 |
4.0 |
电动三通调节阀_电动(合流,分流)三通调节阀性能参数
|
性能指标 |
|
项目 |
指标值 |
|
基本误差% |
±5.0 |
|
回差% |
3.0 |
|
死区% |
3.0 |
始
终
点
偏
差
% |
电开 |
始点 |
±2.5 |
|
终点 |
|
电关 |
始点 |
|
终点 |
|
额定行程偏差% |
±2.5 |
|
泄漏量1/h |
1*10-3*阀的额定容量 |
|
|
允许差压 |
|
公称通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允许差压（MPa) |
3.20 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.20 |
0.19 |
0.13 |
电动三通调节阀_电动(合流,分流)三通调节阀外形尺寸
|
公称通径 |
L |
行程 |
D |
H1 |
H |
|
常温 |
中温 |
|
PN（MPa) |
PN（MPa) |
|
4 |
6.4 |
4 |
6.4 |
|
25 |
190 |
200 |
16 |
225 |
150 |
160 |
555 |
707 |
|
32 |
210 |
210 |
160 |
170 |
561 |
709 |
|
40 |
230 |
235 |
25 |
170 |
180 |
660 |
812 |
|
50 |
255 |
265 |
190 |
200 |
675 |
827 |
|
65 |
285 |
295 |
40 |
255 |
220 |
220 |
863 |
1027 |
|
80 |
310 |
320 |
230 |
240 |
868 |
1032 |
|
100 |
355 |
370 |
250 |
260 |
872 |
1036 |
|
125 |
425 |
440 |
60 |
255 |
300 |
300 |
905 |
1120 |
|
150 |
460 |
475 |
320 |
320 |
920 |
1135 |
|
200 |
560 |
570 |
380 |
380 |
950 |
1165 |
|
250 |
660 |
670 |
100 |
415 |
475 |
475 |
1203 |
1485 |
|
300 |
740 |
770 |
585 |
585 |
1265 |
1557 |
订货须知
订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号：4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
