紧急关闭阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,紧急关闭阀售前、售中、售后专业服务。

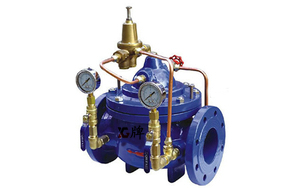

  产品名称: 紧急关闭阀   产品型号: 900X
  驱动方式: 自动/手动   连接形式: 法兰
  结构形式: 活塞式/隔膜式   密封结构: NBR
  压力范围: 1.6MPa-2.5MPa   公称通径: DN20-800
  常用材质: 铸铁,铸钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

紧急关闭阀,900X紧急关闭阀工作原理:

当900X紧急关闭阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。
调节导阀弹簧即可设定出口压力。
900X型紧急关闭阀作用与用途

该阀是用于生活小区中消防用水与生活用水并联的供水系统中.当消防用水时,阀门自动紧急关闭,切断生活用水消防用水.当消防结束时,阀门自动打开,恢复生活供水系统比传统的消防单独供水更能节约成本.

900X紧急关闭阀特点及优点
900X紧急关闭阀特点 900X紧急关闭阀主要用于生活小区消防用水与生活用水并联的供水系统中,分隔联接消防管网与生活给水管网。平常低压时,关闭处于常开状态,供应生活用水。该阀控制灵敏、安全可靠、调试简单、使用寿命长。
  当遇到消防用水时,消防泵启动管中压力升高时,阀门紧急关闭,切断生活用水,保证消防用水,当消防结束压力恢复至生活供水压力时,阀门有处于常开位置。

紧急关闭阀技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

紧急关闭阀零件材料

零件名称 零件材料
阀体阀盖 WCB
阀座阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

紧急关闭阀主要外形尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 576 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

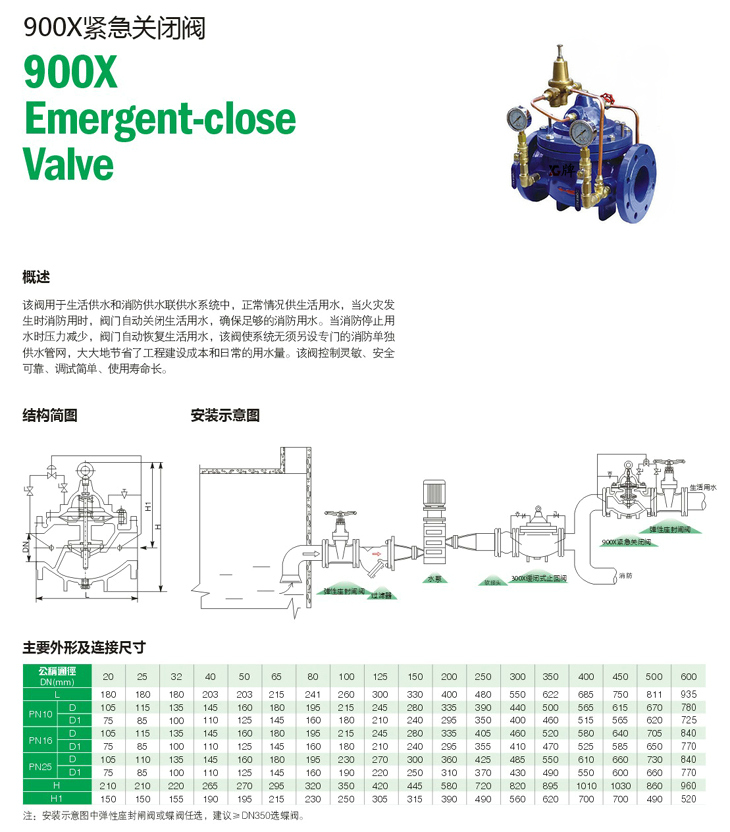

紧急关闭阀,900X紧急关闭阀尺寸结构图

紧急关闭阀,900X紧急关闭阀尺寸结构图尺寸图
