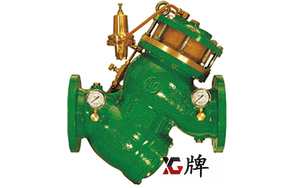

YQ980011过滤活塞式流量控制阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,YQ980011过滤活塞式流量控制阀售前、售中、售后专业服务。

  产品名称: YQ980011过滤活塞式流量控制阀   产品型号: YQ980011
  驱动方式: 自动   连接形式: 法兰
  结构形式: 活塞式   密封结构: 弹性软密封
  压力范围: 1.6Mpa-2.5Mpa   公称通径: DN40-400
  常用材质: 球墨铸铁,铸铁,铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

YQ980011-16Q过滤活塞式流量控制阀是一种稳定后流量于设定值的自控阀门。这种稳定不受阀前供水系统流量及压力变化的影响,然而当阀前流量小于设定值时,主阀全开,不会增加流量。由比托管传递压差信号给流导阀,限流阀和针阀执行两路控控制,来控制主阀活塞上腔的压力,通过限流导阀调节摞栓的调节,使阀后流量达到设定值;活塞下腔有节流孔与下游相通,可绶冲阀门的关闭,主阀两端压力差是阀门启,闭的驱动能源。过滤活塞式流量控制阀主要用于空调、给排水、消防和各类工矿企业等供水管网口需要过滤而且对流量实现控制的场所和工况。

YQ980011-16Q过滤活塞式流量控制阀特点:
1.毕托管向限流导阀传递压信号, 无孔板孔口节流, 无压力损失, 节能.
2.限流导阀中有极灵敏的弹簧对流量进行调节, 操作简单而且准确.
3.Y形宽体阀腔,流阻小.抗汽蚀性强.
日介质自身压力自控, 无需外供驱动源.
5.主阀体的进口法兰与阀座之间设了过滤器, 节省投资成本和安装费用.
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全性.

YQ980010过滤活塞式预防水击泄放阀结构原理图



1.毕托管 2.球阀 3.过滤器 4.主阀 5.针阀 6.开度指示器 7.导阀 8.球阀阅
YQ980011过滤活塞式流量控制阀主要技术参数表:

公称压力PN (MPa) 1.6 2.5
公称通径DN (mm) 40 50 65 80 100 150 200 250 300
强度试验压力:(MPa) 2.40 3.75
密封试验压力:(MPa) 1.76 2.75
流量调节范围
05 ~ 5m/S
适用温度 0 ~ 100℃
环境温度 -30 ~ 350℃
适用介质

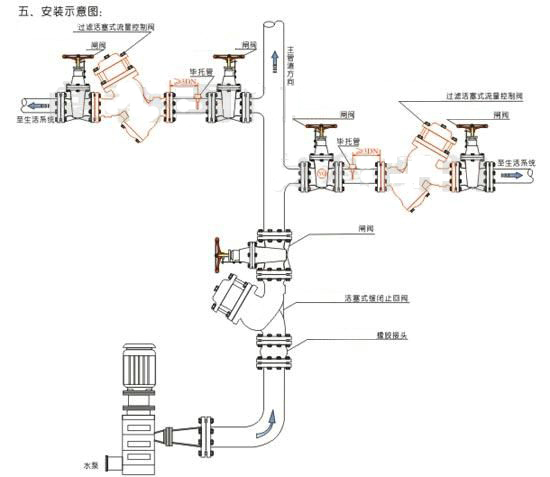

YQ980010过滤活塞式预防水击泄放阀安装图


YQ980010过滤活塞式预防水击泄放阀安装图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:YQ98009过滤活塞式定比减压阀 更多相关产品:YQ980010过滤活塞式预防水击泄放阀
