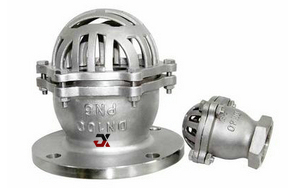

不锈钢底阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,不锈钢底阀售前、售中、售后专业服务。

  产品名称: 不锈钢底阀   产品型号: H42W/H42X
  驱动方式: 自动   连接形式: 法兰,螺纹
  结构形式: 升降式   密封结构: 橡胶/PTFE
  压力范围: 0.6MPa-1.6MPa   公称通径: DN15-400
  常用材质: 不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

不锈钢底阀,H42不锈钢底阀是一种节约能源的阀,安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。

不锈钢底阀结构原理

H42X不锈钢底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

不锈钢底阀性能规范

适用介质:水、油、及非腐蚀性介质
适用温度:≤80 ℃
主要密封材料:灰铸铁、丁腈橡胶
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992

不锈钢底阀零件材料

零件名称 材料
阀体、阀盖、阀瓣 灰铸铁、铸钢、不锈钢
密封圈 橡胶
垫片 石棉板

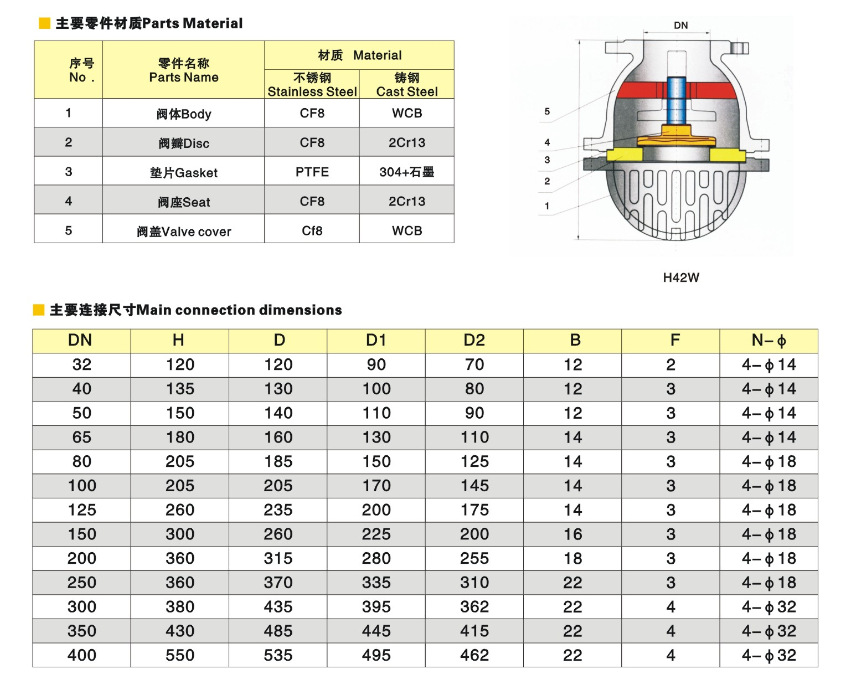

不锈钢底阀,H42不锈钢底阀尺寸结构图:不锈钢底阀尺寸结构图

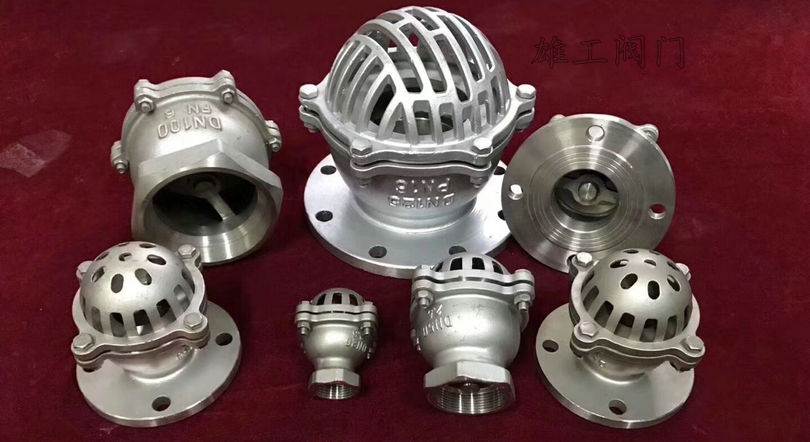

不锈钢底阀实物图片
