水上式底阀特点
1.水上式底阀是替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处，亦可代替弯头，其密封性能好，达到不漏，并设有阻尼装置，对水锤危害有一定的减缓作用。
2.节能效果显著，在正常工作使用时（按千吨/米耗电量）可节能5-7%左右。
3.使用寿命长、维修方便，大大地降低了生产成本，且在使用期内一般没有什么故障，即使有故障，处理也极为方便、迅速。
4.自吸性能可靠，众所周知，老式底阀的密封性能很差，经常会出现停泵后不能出水的问题，而水上式底阀具有密封效果，可以达到滴水不漏，确保下一次起泵的顺利进行，因此在过程中，不必考虑因起泵不出水而选用水下泵房给水工程方案。
5.本产品连接法兰全部符合GB规定，通用性能好。

每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的换代产品，是理想的引水设备而且亦可真空泵及抽真空装置。
底阀是一种节约能源的阀,安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水口和加强筋,主要应用在抽水的管路上,水上式底阀作为原水下式底阀的换代产品,节能效果明显,且不易阻塞。

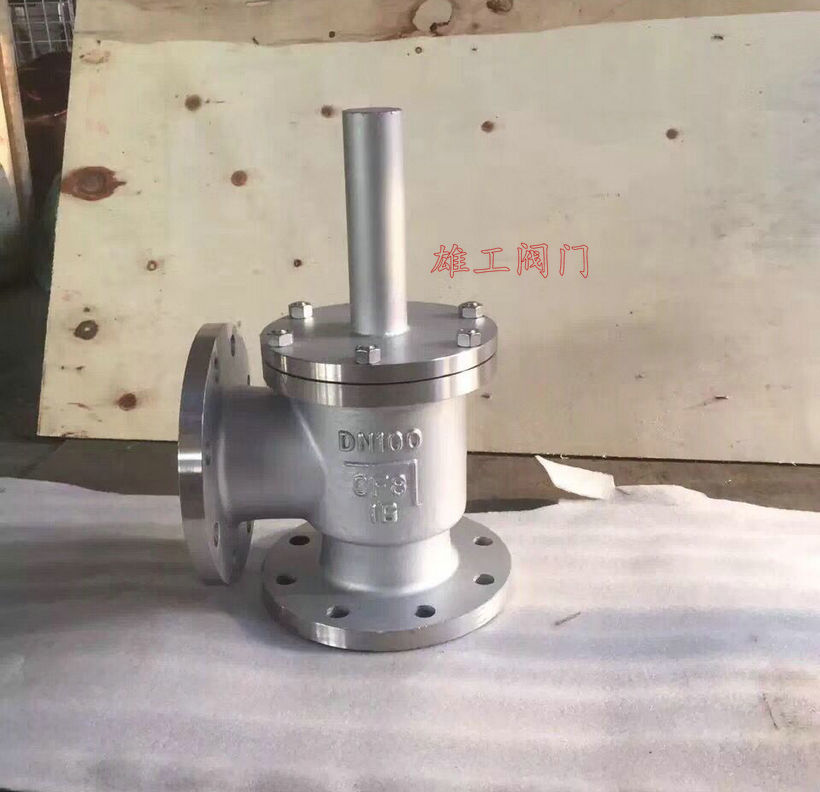

水上式底阀,SSDF-I水上式底阀结构原理

SSDF水上式底阀由、阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。

水上式底阀,SSDF-I水上式底阀零部件名称

序号	1	2	3	4	5	6	7	8	9	10	11	12
名称	阀体	阀瓣	阀杆	阀盖	阀杆套	密封圈	螺栓螺母		螺母	密封圈	压板	螺母

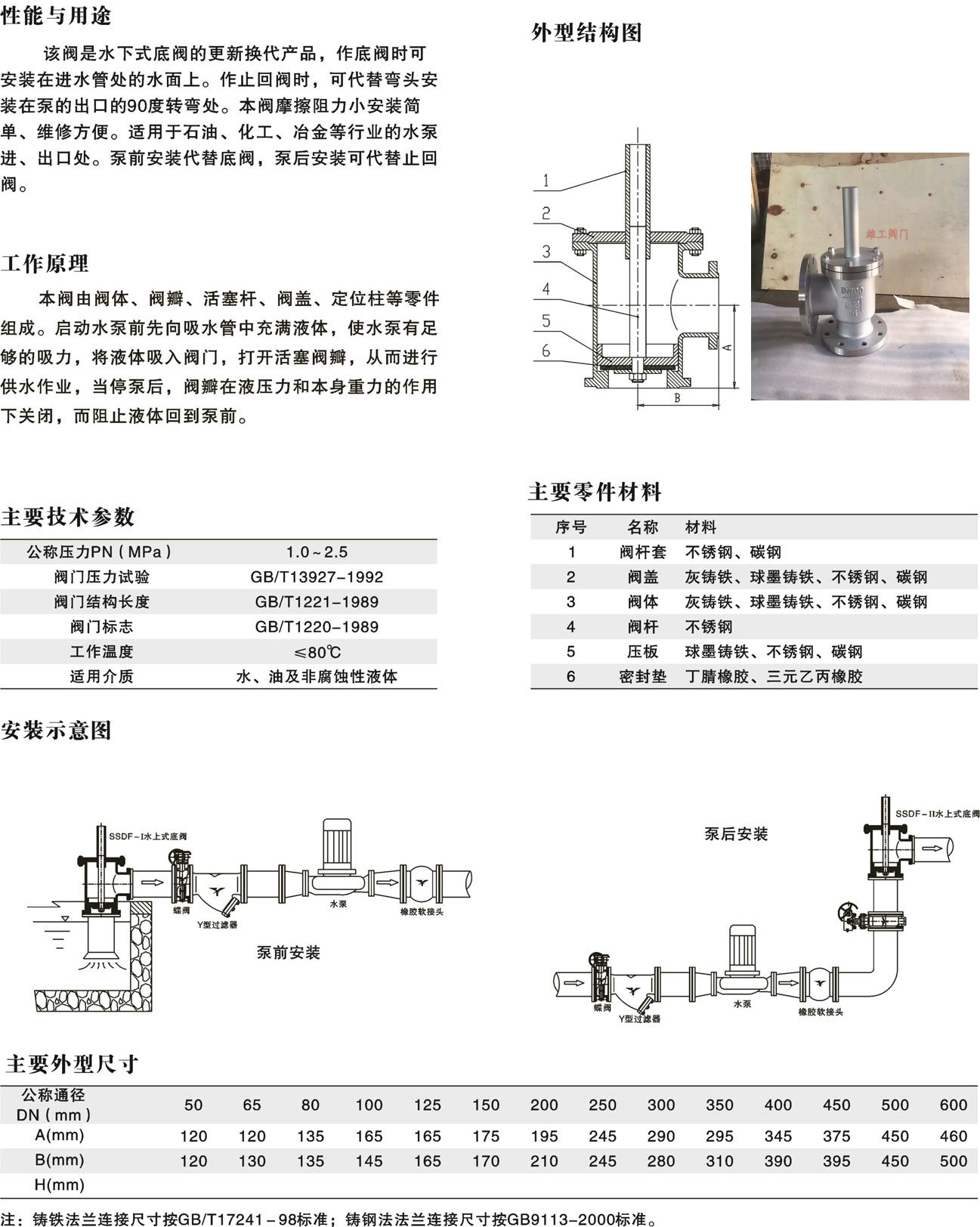

水上式底阀,SSDF-I水上式底阀尺寸结构图:

使用说明

1、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
2、启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
3、检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按启泵方法启动。
